Поворот мотион сигнализация — HITACHI ZX250H-3F

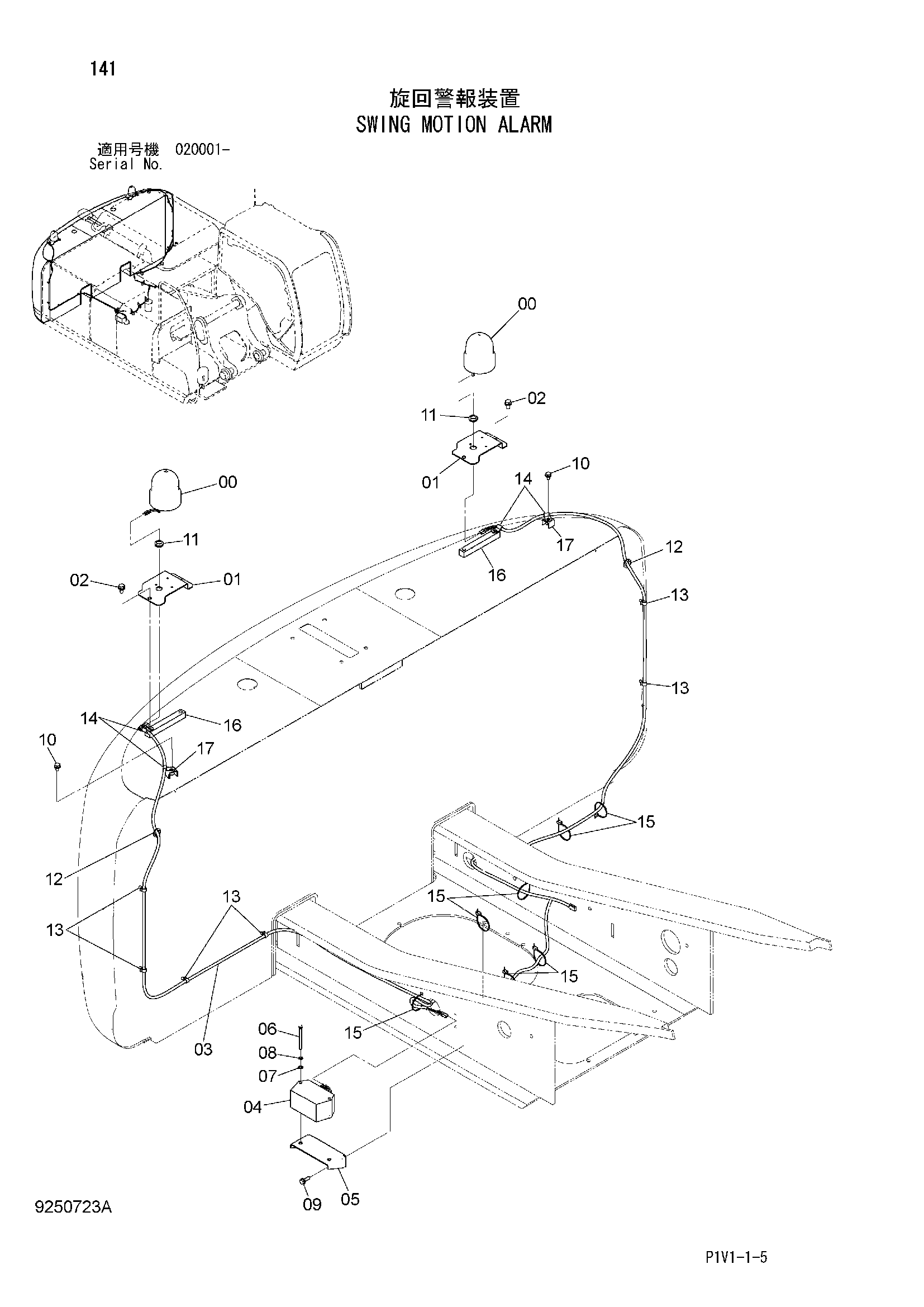

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX250H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | J271225 | Болт с шайбой | 4 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 3108351 | Жгут проводов | 1 |
| 04 | 4637647 | Зуммер | 1 |
| 05 | 8074688 | Кронштейн | 1 |
| 06 | J900800 | Болт | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 94-2816 | Резиновая втулка | 2 |
| 12 | 4313586 | Резиновая втулка | 2 |
| 13 | 4449250 | Зажим | 6 |
| 14 | 4190261 | Зажим | 4 |
| 15 | 4055312 | Ленточный зажим | 7 |
| 16 | 4237713 | Седло винта | 2 |
| 17 | 9761676 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
