Радиатор — HITACHI ZX250H-3F

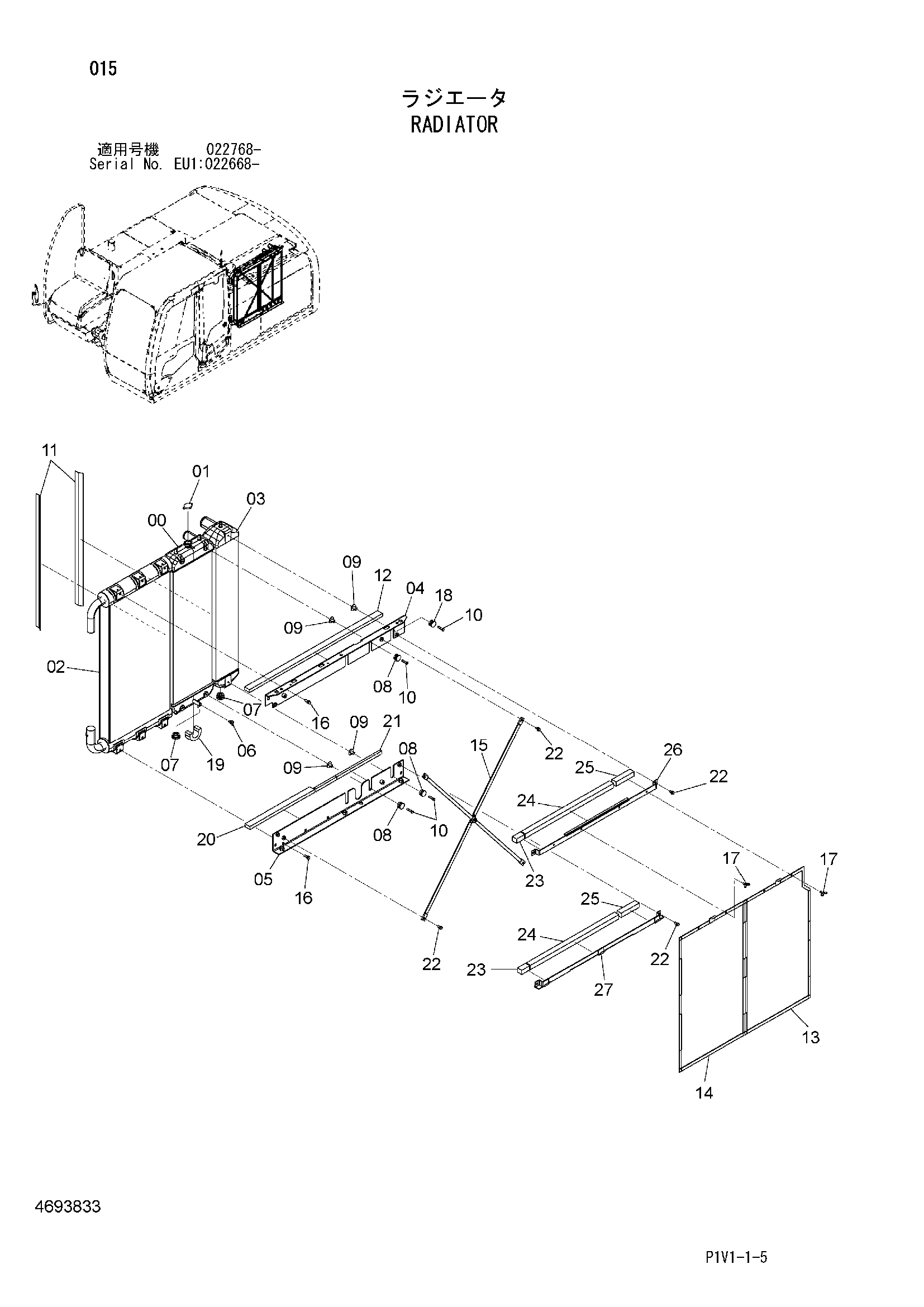

Заводская схема «Радиатор» для HITACHI ZX250H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4693833 | Радиатор | 1 | |
| 00 | 4650355 | Коре радиатор | 1 |
| 01 | 4650360 | Колпачок | 1 |
| 02 | 4650356 | Масляный радиатор | 1 |
| 03 | 4650357 | Интер радиатор | 1 |
| 04 | 4691914 | Кронштейн | 1 |
| 05 | 4691915 | Кронштейн | 1 |
| 06 | 4655627 | Пробка | 1 |
| 07 | 4655625 | Резиновая прокладка | 3 |
| 08 | 4655624 | Резиновая прокладка | 5 |
| 09 | 4655623 | Втулка | 6 |
| 10 | 4655622 | Болт | 6 |
| 11 | 4698464 | Манжета | 2 |
| 12 | 4655620 | Манжета | 1 |
| 13 | 4691916 | Сетка | 1 |
| 14 | 4655719 | Сетка | 1 |
| 15 | 4655613 | Штанга | 1 |
| 16 | 4655615 | Болт | 6 |
| 17 | 4698466 | Болт | 4 |
| 18 | 4655612 | Резиновая прокладка | 1 |
| 19 | 4655611 | Манжета | 1 |
| 20 | 4698467 | Манжета | 1 |
| 21 | 4698468 | Манжета | 1 |
| 22 | 4698465 | Болт | 8 |
| 23 | 4698469 | Манжета | 2 |
| 24 | 4698470 | Манжета | 2 |
| 25 | 4698471 | Манжета | 2 |
| 26 | 4686057 | Кронштейн | 1 |
| 27 | 4686059 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
