Топливный бак — HITACHI ZX250H-3-HCMC

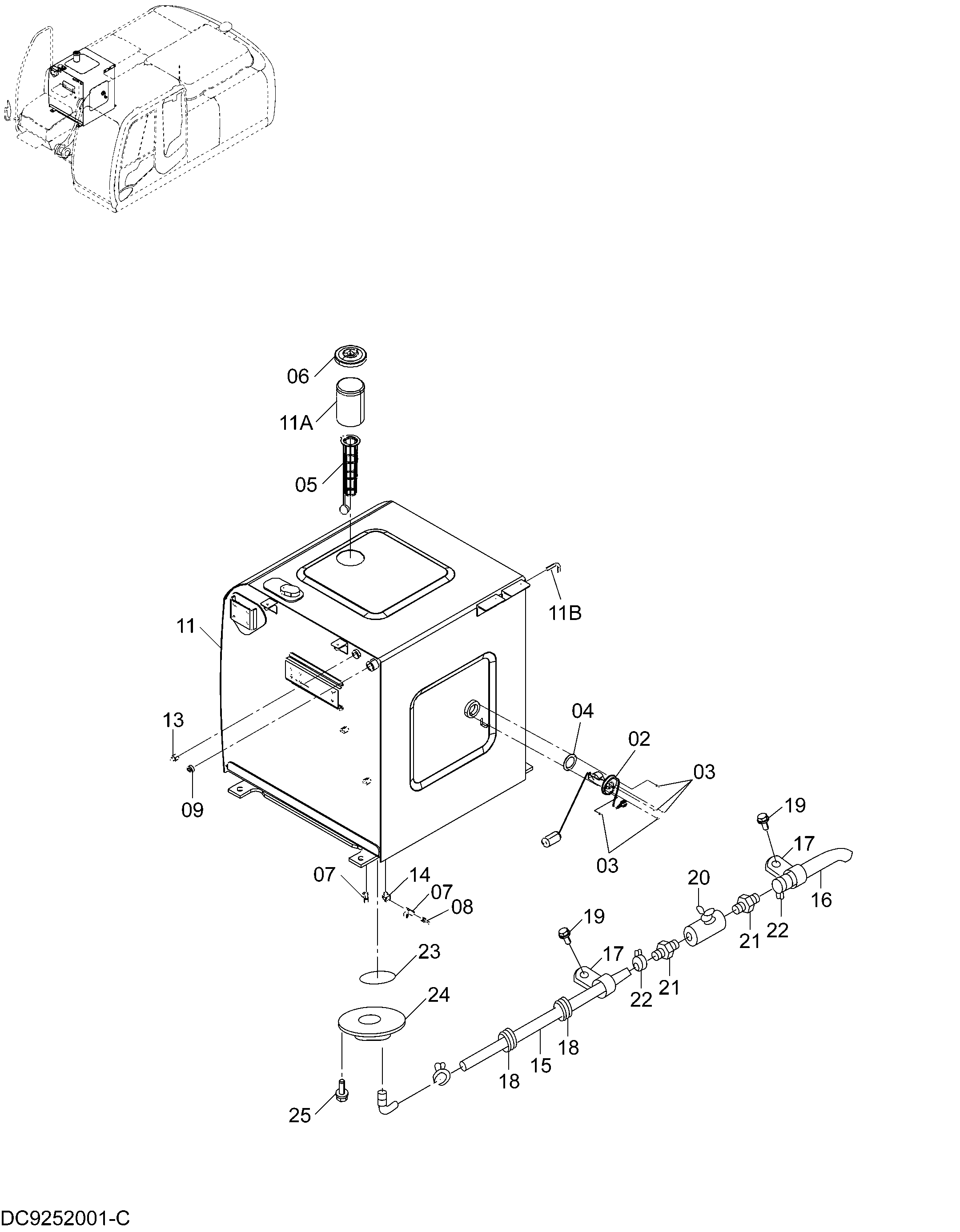

Заводская схема «Топливный бак» для HITACHI ZX250H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4257128 | Поплавок | 1 |
| 03 | J450510 | Винт с шайбой | 5 |
| 04 | 4269607 | Манжета | 1 |
| 05 | 4353560 | Сетчатый фильтр | 1 |
| 05A | 4372619 | Сетчатый фильтр | 1 |
| 05B | 4372620 | Поплавок | 1 |
| 06 | 4361638 | Колпачок | 1 |
| 06A | 4168820 | Манжета резиновый | 1 |
| 06B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 06C | 4355978 | Корпус | 1 |
| 07 | 4478378 | Шаровой клапан | 2 |
| 08 | 4449362 | Адаптер | 1 |
| 09 | 94-2014 | Пробка | 1 |
| 11 | H500185H | Топливный бак | 1 |
| 13 | 4655968 | Пробка | 1 |
| 14 | 94-0630 | Угловой штуцер | 1 |
| 15 | H401388H | Топливный шланг | 1 |
| 16 | 4407161 | Топливный шланг | 1 |
| 17 | 4190273 | Зажим | 2 |
| 18 | 4279257 | Резиновая втулка | 2 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4374265 | Шаровой клапан | 1 |
| 21 | 4449362 | Адаптер | 2 |
| 22 | 4514700 | Зажим шланг | 3 |
| 23 | A810160 | Уплотнительное кольцо | 1 |
| 24 | H800392H | Крышка | 1 |
| 25 | J271020 | Болт с шайбой | 6 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
