CONTROL LEVER ( TRAVEL ) — HITACHI ZX250H-3-HCMC

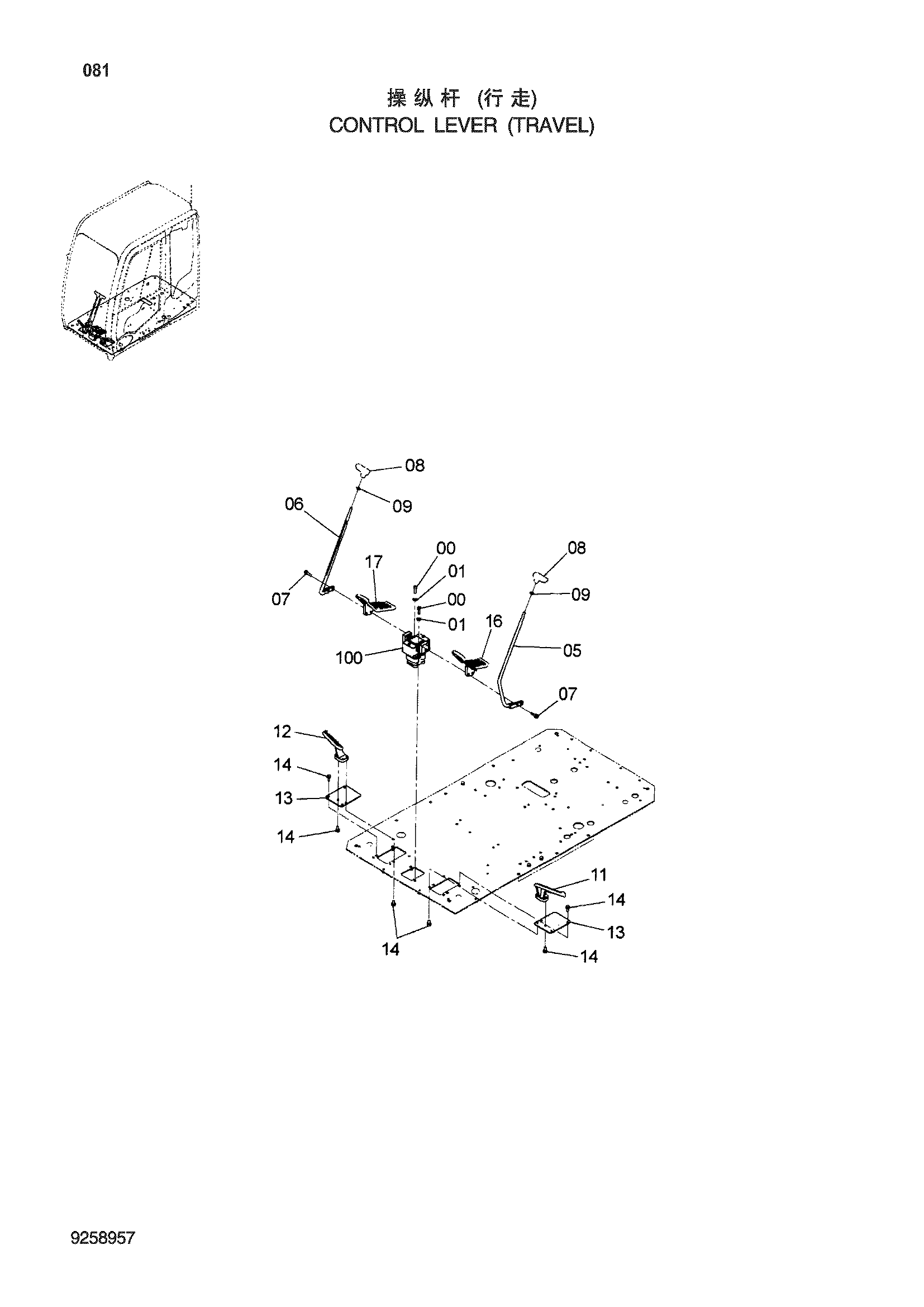

Заводская схема «CONTROL LEVER ( TRAVEL )» для HITACHI ZX250H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 01 | J222010 | Шайба | 2 |
| 05 | 8099799 | Рычаг | 1 |
| 06 | 8099800 | Рычаг | 1 |
| 07 | J271050 | Болт с шайбой | 4 |
| 08 | 2052912 | Рукоятка | 2 |
| 09 | 4424185 | Гайка | 2 |
| 11 | 1015477 | Подставка для ног | 1 |
| 12 | 1015478 | Подставка для ног | 1 |
| 13 | 4645170 | Крышка | 2 |
| 14 | J271030 | Болт с шайбой | 10 |
| 16 | 1033298 | Педаль (левый) | 1 |
| 17 | 1033299 | Педаль (правый) | 1 |
| 100 | 9226365 замена: 9235551 | Пилотный клапан | 1 |
| 100 | 9235551 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
