Рама <H> — HITACHI ZX250H-3-HCMC

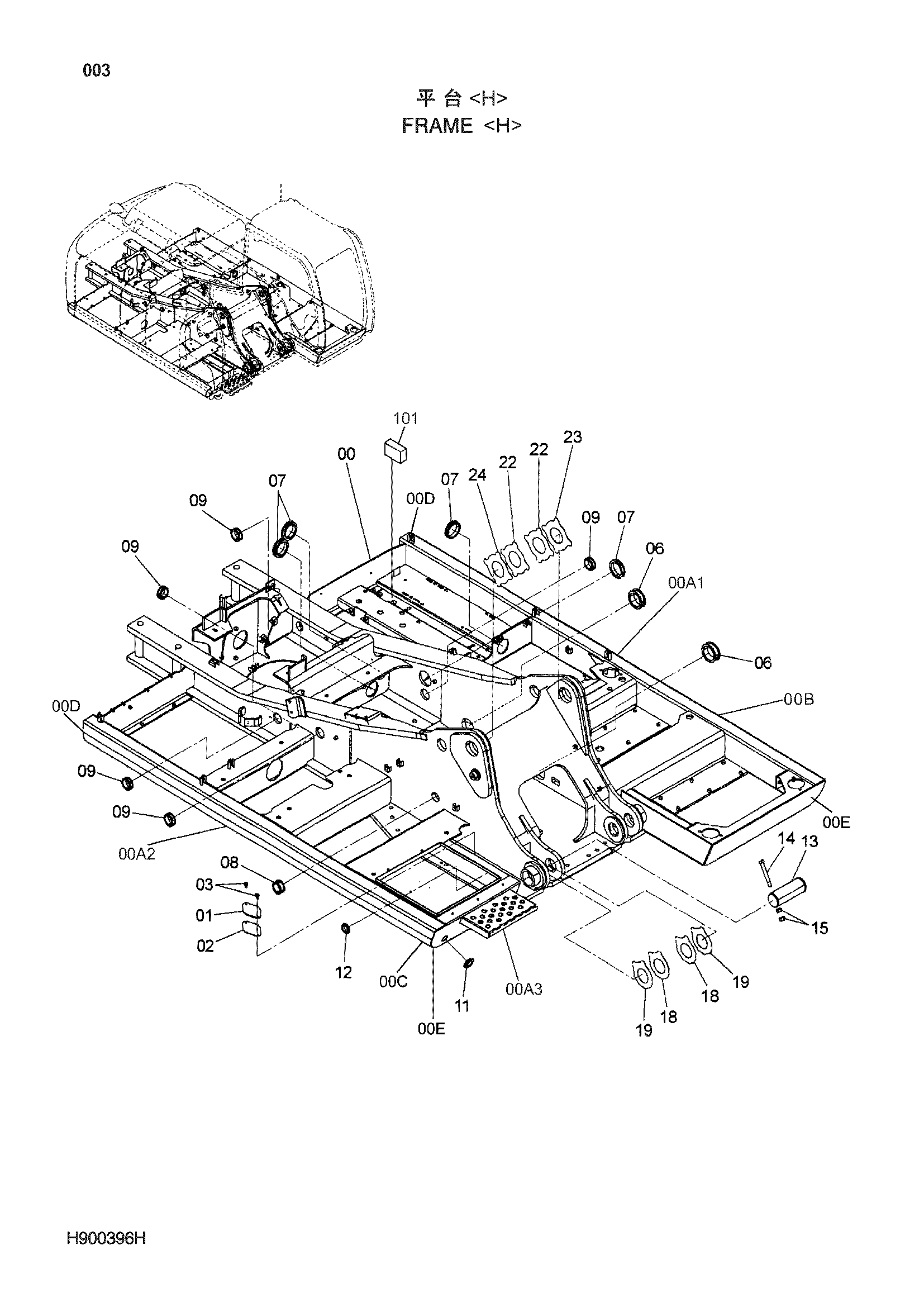

Заводская схема «Рама <H>» для HITACHI ZX250H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | H800236H | Рама<H> | 1 |
| 00A | 5009694 | Рама основной | 1 |
| 00A1 | 4626131 | Трубка | 1 |
| 00A2 | 4626133 | Трубка | 1 |
| 00A3 | 3103694 | Ступень | 1 |
| 00B | H400649H | Пластина | 1 |
| 00C | H400648H | Пластина | 1 |
| 00D | H400405H | Пластина | 2 |
| 00E | H400404H | Пластина | 2 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 04 | 4654579 | Резиновая втулка | 1 |
| 05 | 4422519 | Резиновая втулка | 1 |
| 06 | 4196826 | Резиновая втулка | 2 |
| 07 | 4201986 | Резиновая втулка | 3 |
| 07 | 4201986 | Резиновая втулка | 4 |
| 08 | 4410187 | Резиновая втулка | 1 |
| 09 | 4255530 | Резиновая втулка | 5 |
| 10 | 4345810 | Резиновая втулка | 1 |
| 11 | 4654597 | Резиновая втулка | 1 |
| 12 | 4422519 | Резиновая втулка | 1 |
| 13 | 4359565 | Палец | 2 |
| 14 | 4435126 | Стопорный палец | 2 |
| 15 | J950020 | Гайка | 4 |
| 18 | 4470743 | Упорная пластина 1.0mm | 4 |
| 19 | 4470744 | Упорная пластина 2.0mm | 4 |
| 22 | 4445638 | Упорная пластина 1.0mm | 2 |
| 23 | 4445639 | Упорная пластина 2.0mm | 1 |
| 24 | 4460372 | Упорная пластина 1.5mm | 1 |
| 101 | 4641524 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
