Основные гидролинии (1) — HITACHI ZX250H-3-HCMC

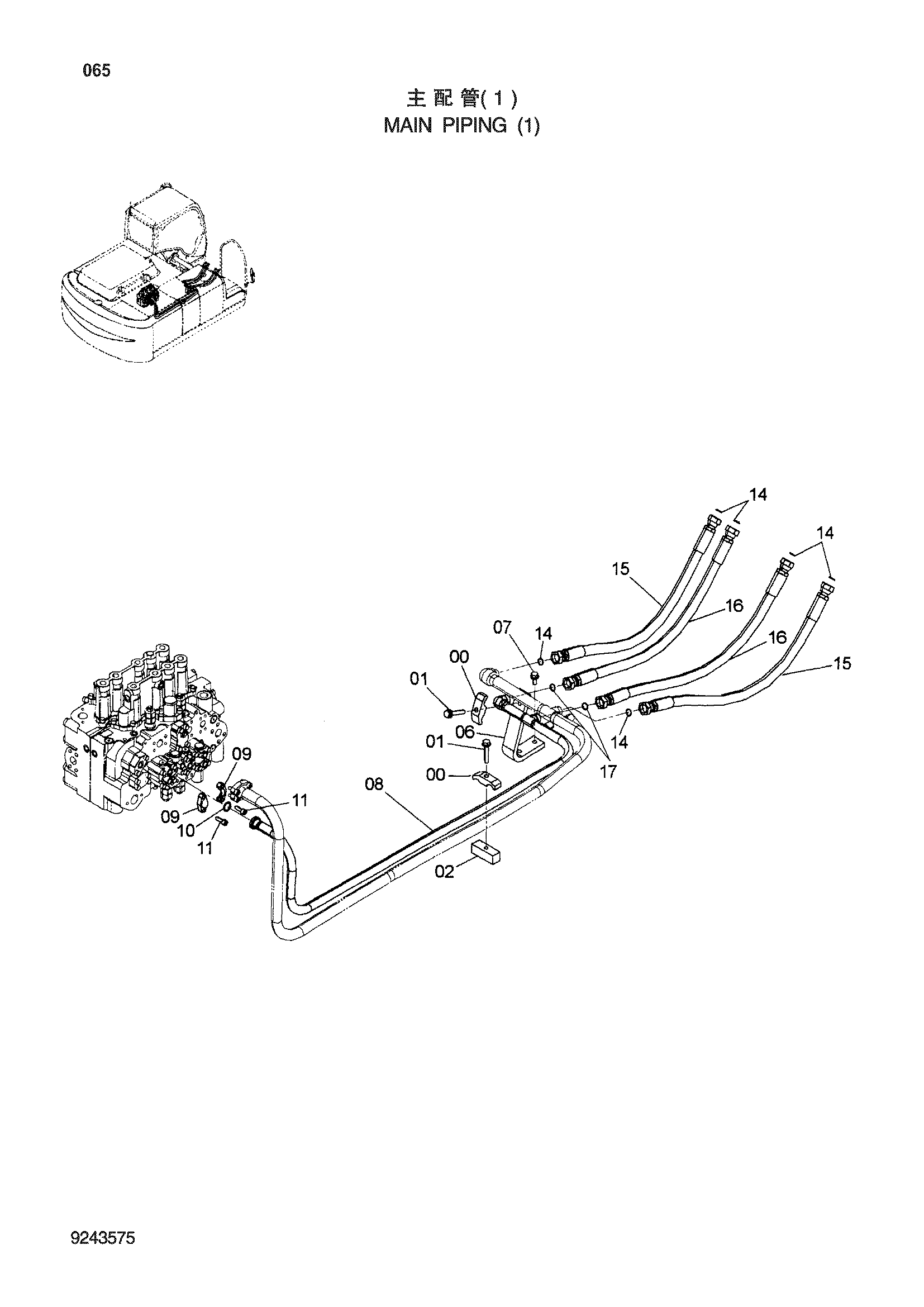

Заводская схема «Основные гидролинии (1)» для HITACHI ZX250H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J271270 | Болт с шайбой | 1 |
| 02 | 4209157 | Седло винта | 1 |
| 06 | 9766967 | Опора | 1 |
| 07 | J271230 | Болт с шайбой | 2 |
| 08 | 8098712 | Трубка | 1 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 13 | J271285 | Болт с шайбой | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4614162 | Шланг | 2 |
| 16 | 4670781 | Шланг | 2 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
