ROCK BUCKET 1.2m3 ( JIS 94 ) — HITACHI ZX250H-3-HCMC

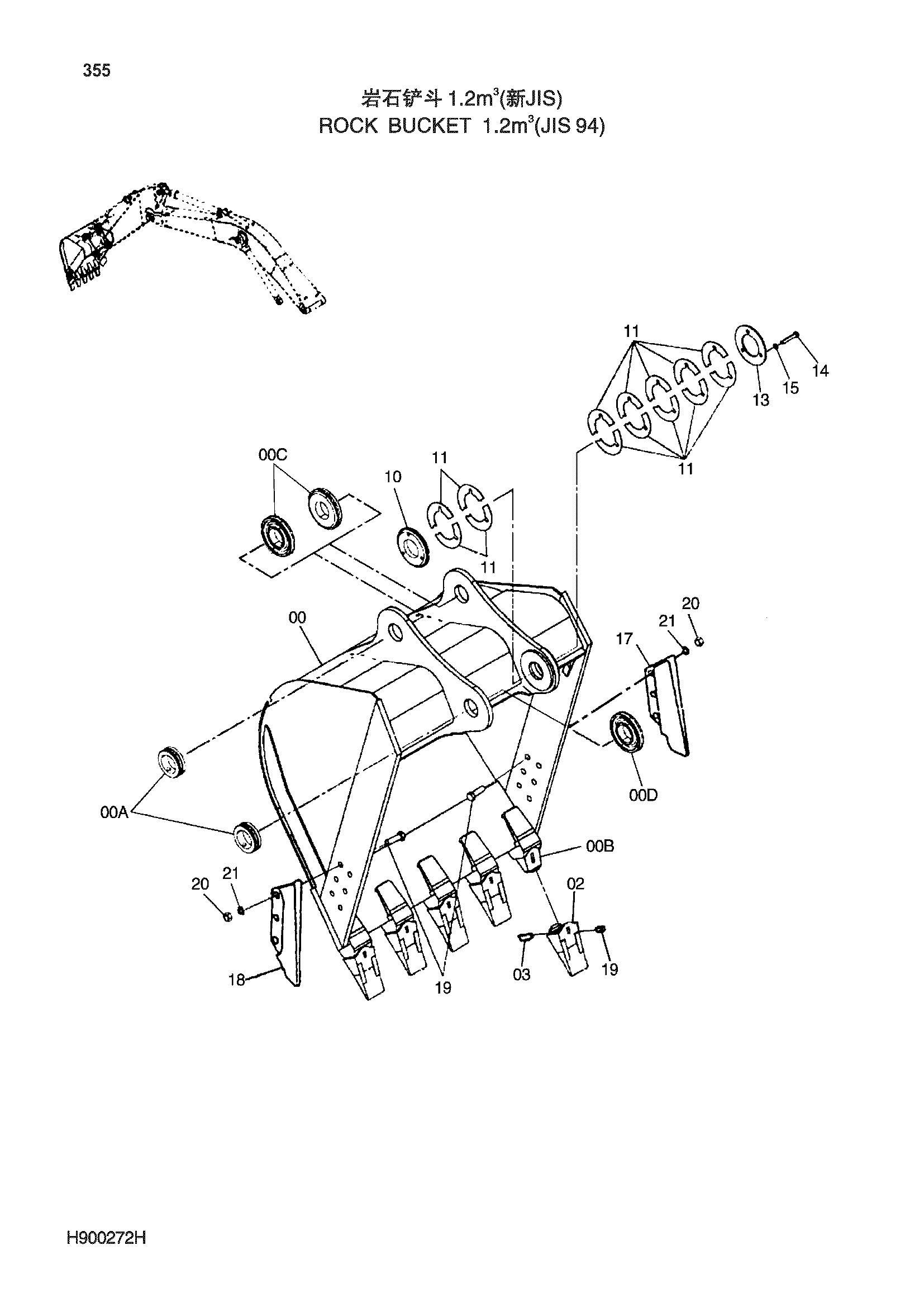

Заводская схема «ROCK BUCKET 1.2m3 ( JIS 94 )» для HITACHI ZX250H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900272H | Ковш в сборе | ||
| 00 | H800135H | Ковш | 1 |
| 00A | 4067720 | Ограничитель | 2 |
| 00B | 4380336 | Адаптер зуба | 5 |
| 00C | 4225803 | Бобышка | 2 |
| 00D | 4445242 | Бобышка | 1 |
| 02 | 4380343 | Коронка зуба | 5 |
| 03 | 4380344 | Палец | 5 |
| 10 | 4445246 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба | 14 |
| 13 | 4275783 | Пластина | 1 |
| 14 | J901485 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 17 | 4435856 | Кожух | 1 |
| 18 | 4435857 | Кожух | 1 |
| 19 | J932780 | Болт | 6 |
| 20 | J951027 | Гайка | 6 |
| 21 | 4085857 | Шайба | 6 |
| 100 | 9200870 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
