Шланг защита от разрыва клапан трубопроводы (стрела)(2)<225USR> — HITACHI ZX250H-3

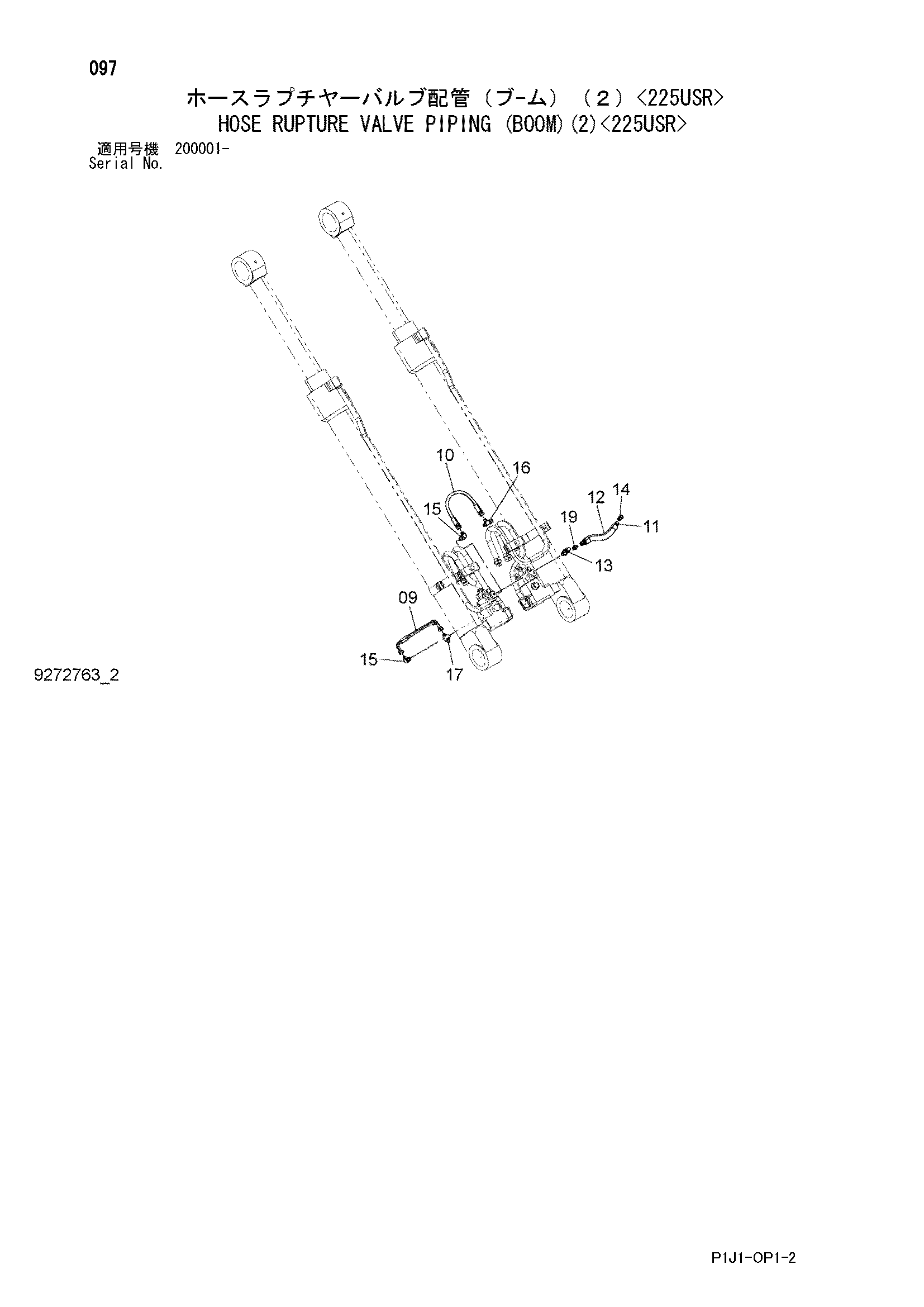

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(2)<225USR>» для HITACHI ZX250H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 9190075 | Шланг в сборе | 1 |
| 09A | 4436269 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 9190082 | Шланг в сборе | 1 |
| 10A | 4436267 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4436270 | Шланг | 1 |
| 12 | 4436292 | Защита шланга | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852423 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852523 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4422953 | Пробка | 1 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
