Крышка двигателя — HITACHI ZX250H-3

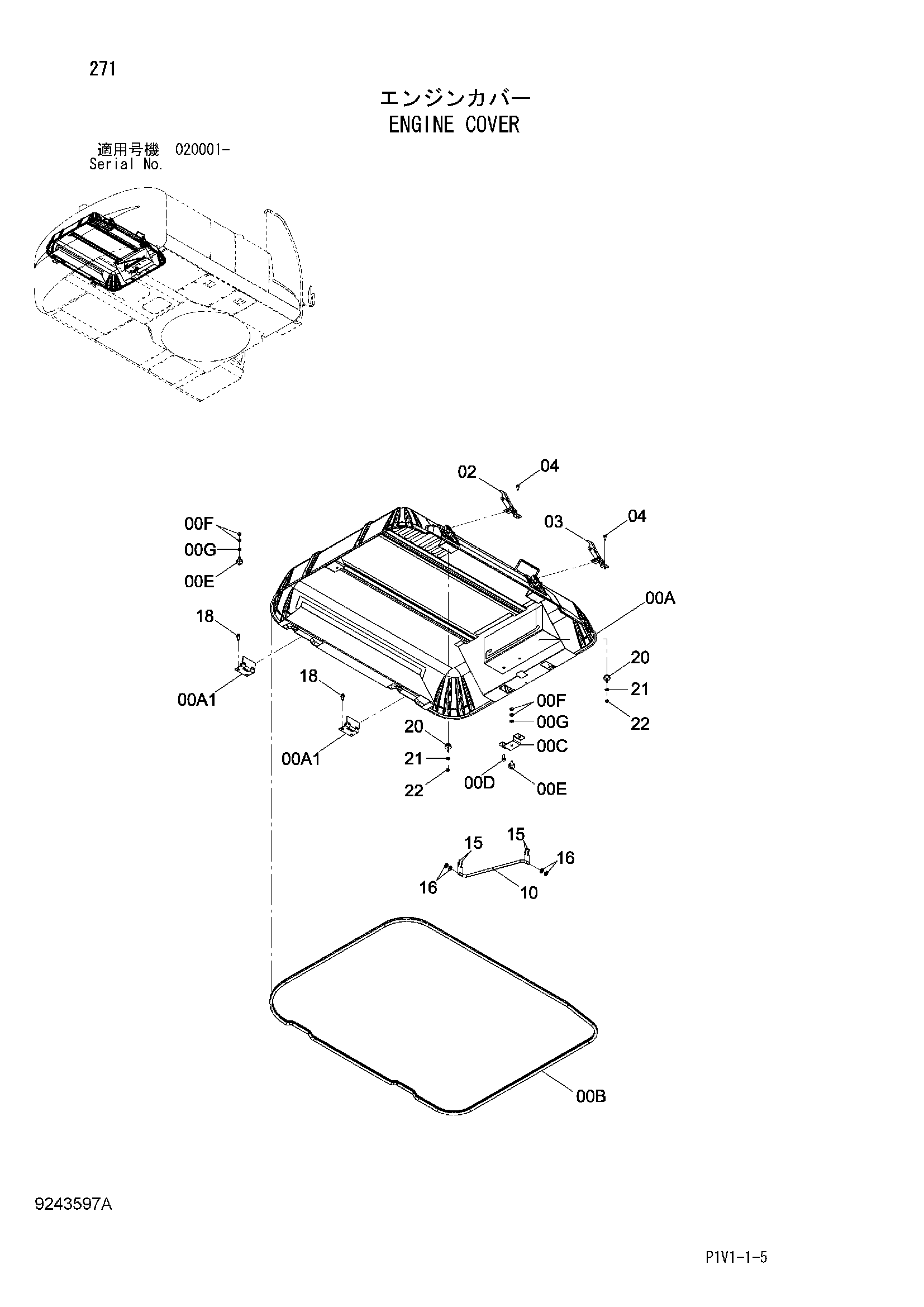

Заводская схема «Крышка двигателя» для HITACHI ZX250H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104763 | Крышка двигатель | 1 |
| 00A | 5010323 | Крышка двигатель | 1 |
| 00A1 | 3072015 | Петля | 2 |
| 00B | 4651462 | Уплотнительная окантовка | 1 |
| 00C | 4693782 | Кронштейн | 1 |
| 00D | J271030 | Болт с шайбой | 2 |
| 00DA | J901030 | Болт | 1 |
| 00DB | J222010 | Шайба | 1 |
| 00E | 4294508 | Ограничитель | 2 |
| 00F | J950010 | Гайка | 4 |
| 00G | A590110 | Плоская шайба | 2 |
| 02 | 4429044 | Защёлка | 1 |
| 03 | 4429045 | Защёлка | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 10 | 4648887 | Стойка | 1 |
| 15 | 4022700 | Стопорный палец | 4 |
| 16 | A590114 | Плоская шайба | 4 |
| 18 | J271030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4294508 | Ограничитель | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 22 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
