Инструмент короб крышка <120> — HITACHI ZX250H-3

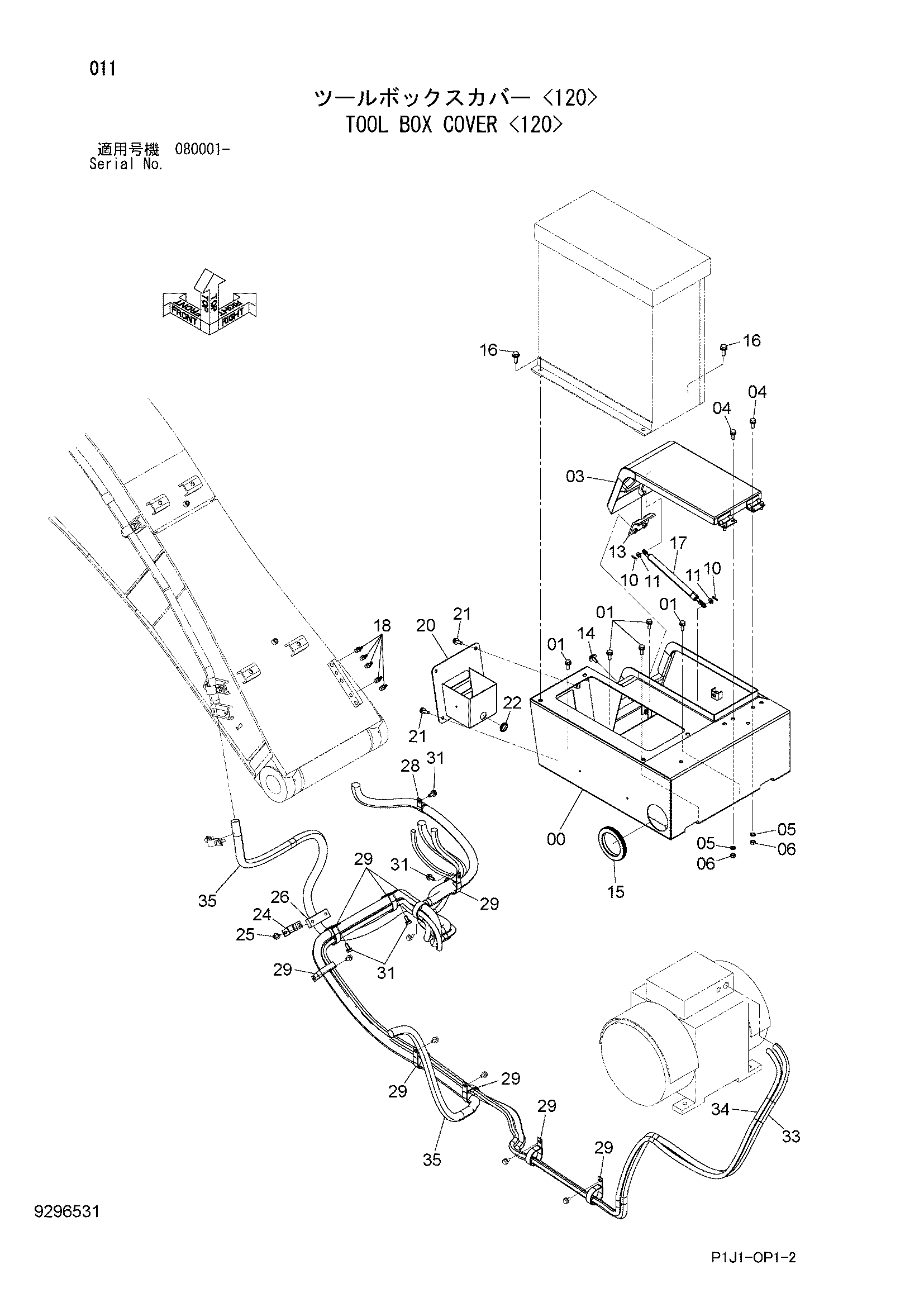

Заводская схема «Инструмент короб крышка <120>» для HITACHI ZX250H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012354 | Крышка | 1 |
| 01 | J271230 | Болт с шайбой | 5 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 7041204 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 13 | 9745798 | Защёлка | 1 |
| 14 | J281025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4099334 | Резиновая втулка | 1 |
| 16 | J271230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4196560 | Стойка | 1 |
| 18 | 4148896 | Пресс-маслёнка | 5 |
| 20 | 8117120 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4335429 | Резиновая втулка | 1 |
| 24 | 4080275 | Хомут трубки | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4433189 | Седло винта | 1 |
| 28 | 4192035 | Зажим | 1 |
| 29 | 4193816 | Зажим | 9 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4476184 | Трубка | 1 |
| 34 | 4483427 | Трубка | 1 |
| 35 | 4483430 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
