Пилотные гидролинии (2P-BOOM PTO) — HITACHI ZX250H-3

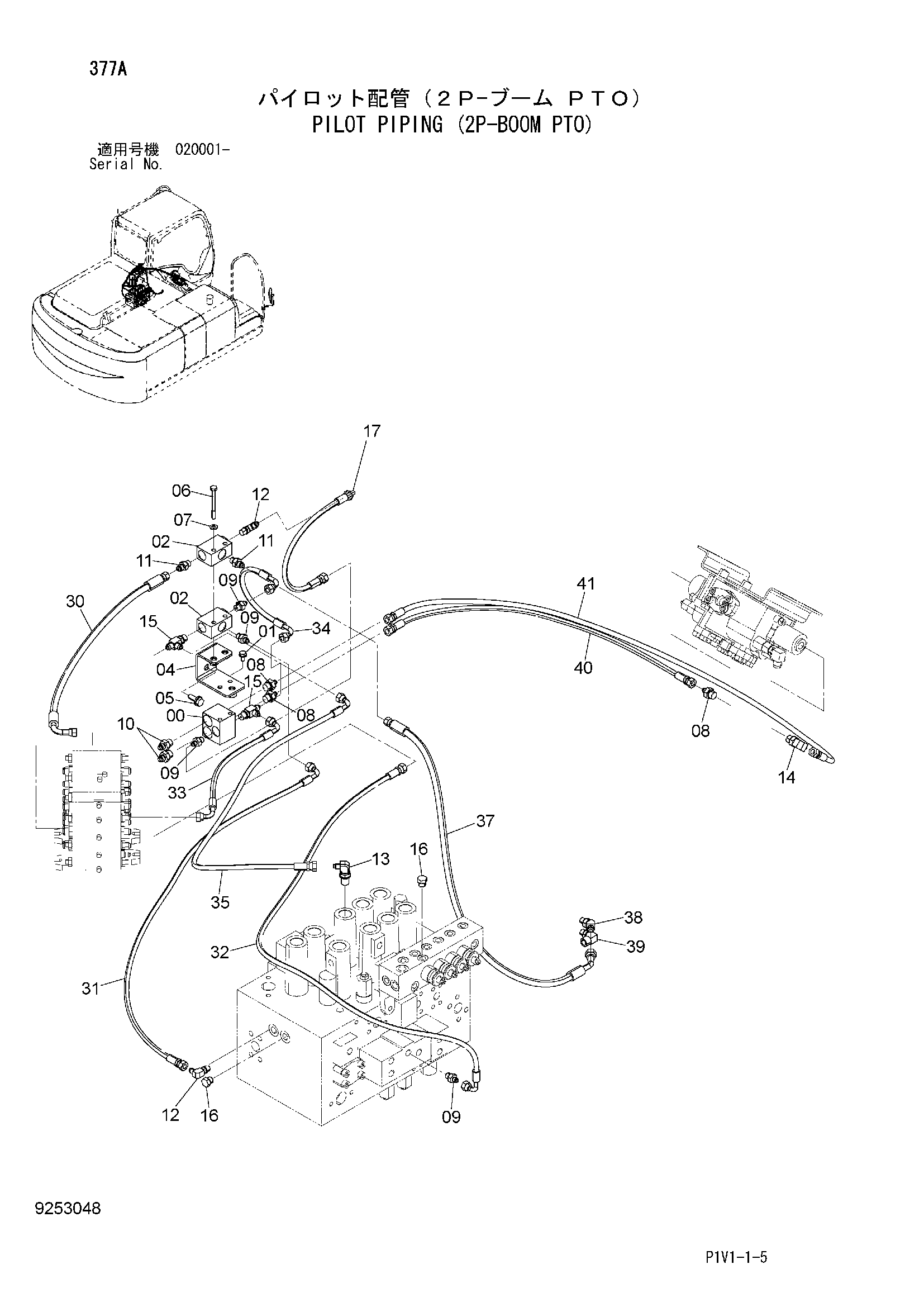

Заводская схема «Пилотные гидролинии (2P-BOOM PTO)» для HITACHI ZX250H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 2 |
| 04 | 8102803 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J900880 | Болт | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A852132 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4351281 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A855002 | Пробка | 2 |
| 17 | 4442219 | Шланг | 1 |
| 30 | 4648478 | Шланг | 1 |
| 31 | 4650564 | Шланг | 1 |
| 32 | 4650565 | Шланг | 1 |
| 33 | 4650566 | Шланг | 1 |
| 34 | 4650567 | Шланг | 1 |
| 35 | 4650568 | Шланг | 1 |
| 37 | 9265979 | В сборе шланг | 1 |
| 37A | 4468594 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | A852223 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4376846 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9272519 | В сборе шланг | 1 |
| 40A | 4648475 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 41 | 9272520 | В сборе шланг | 1 |
| 41A | 4657250 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
