Топливный двойной фильтр — HITACHI ZX250-HCME

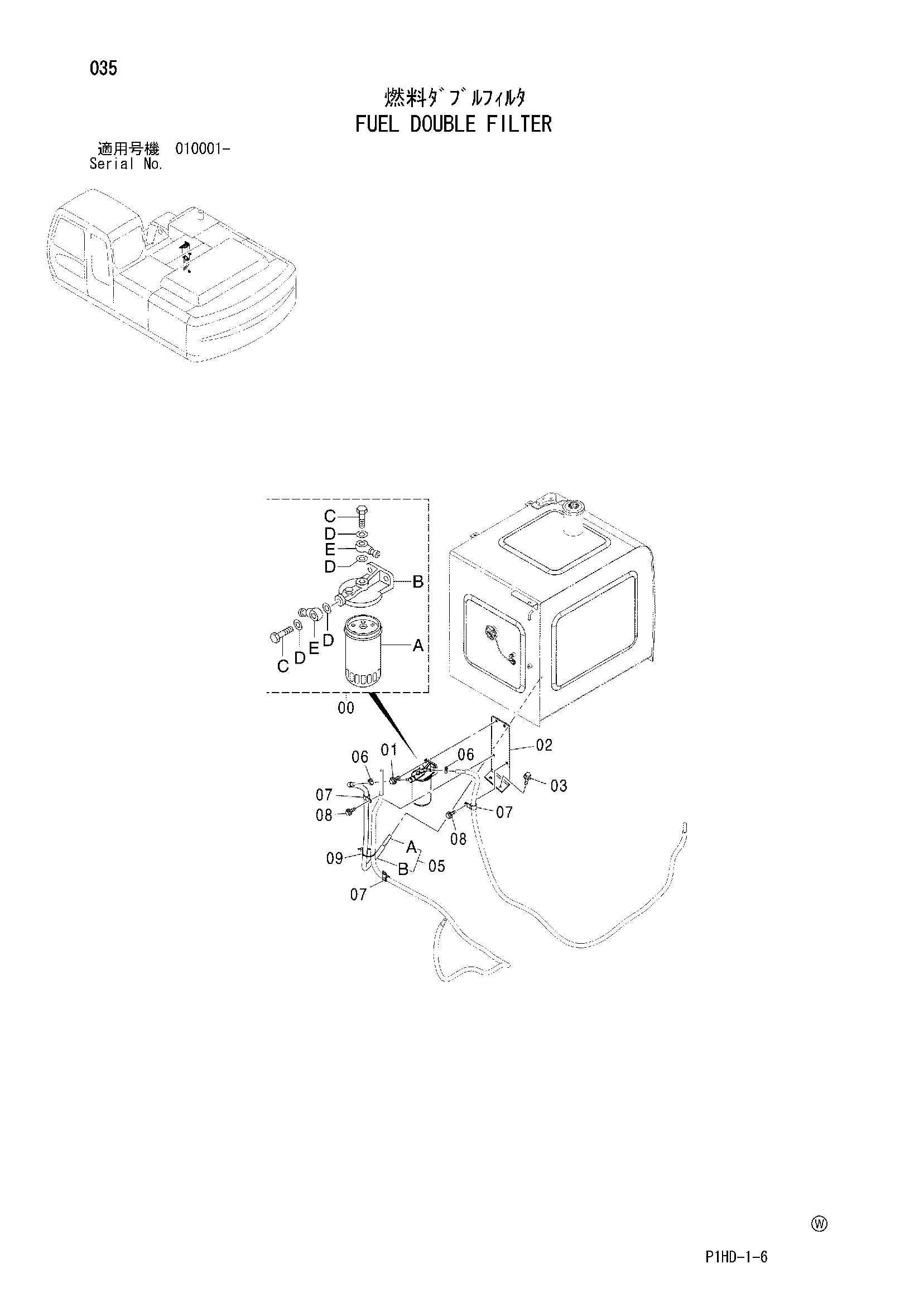

Заводская схема «Топливный двойной фильтр» для HITACHI ZX250-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Фильтр топливный в сборе | 1 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Трубка топливный | 2 |
| 01 | J021035 | Болт с шайбой | 2 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 02 | 9755958 | Кронштейн | 1 |
| 03 | J021030 | Болт с шайбой | 2 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | 9109189 | Топливный шланг в сборе | 1 |
| 05A | 4291379 | Топливный шланг | 1 |
| 05B | 4291380 | Трубка | 1 |
| 06 | 4514700 | Зажим шланг | 2 |
| 07 | 4190263 | Зажим | 3 |
| 08 | J011020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 09 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
