Пилотные гидролинии (2P-BOOM): 1 — HITACHI ZX250-HCME

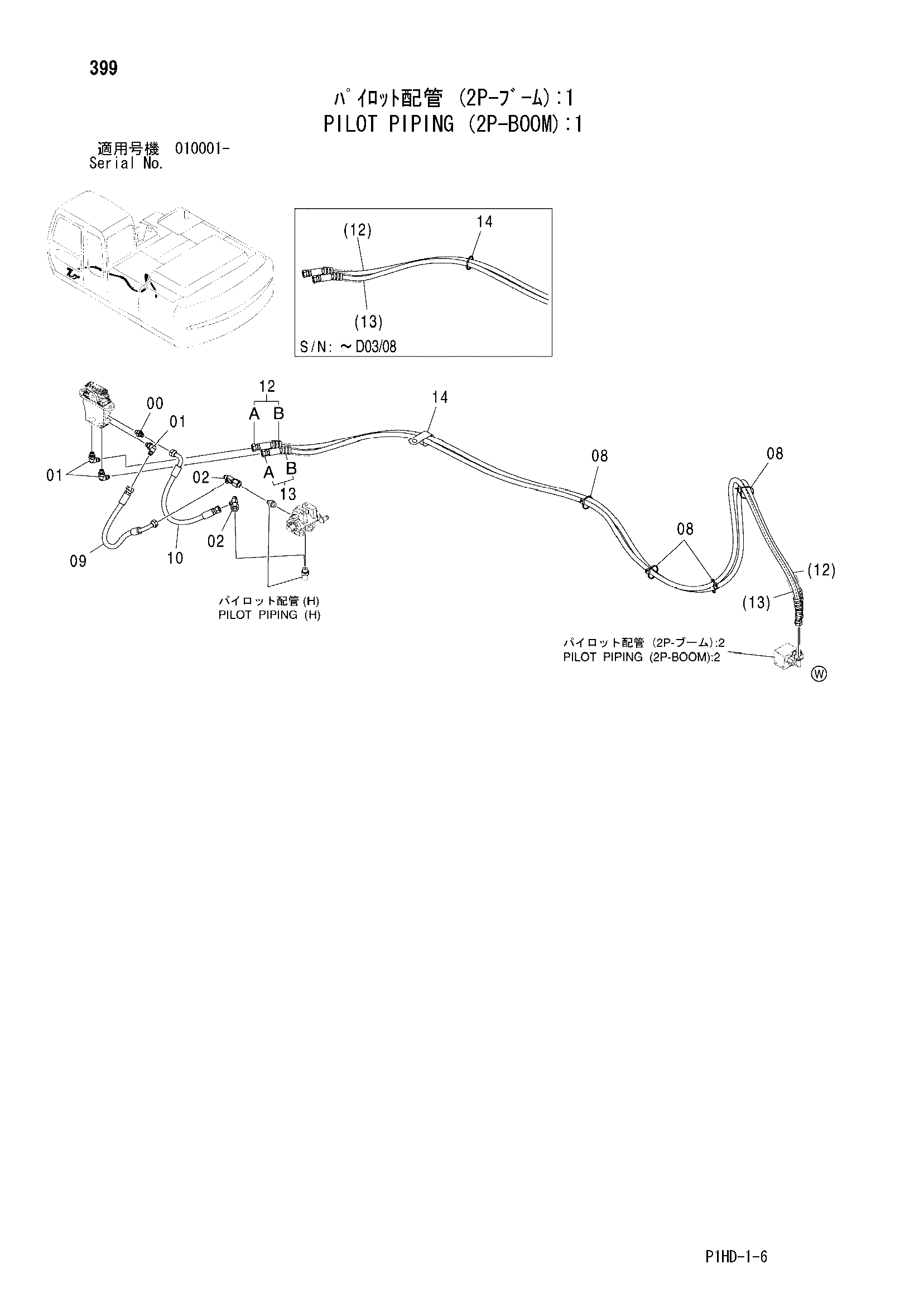

Заводская схема «Пилотные гидролинии (2P-BOOM): 1» для HITACHI ZX250-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4055312 | Ленточный зажим | 4 |
| 09 | 4448016 | Шланг | 1 |
| 10 | 4448015 | Шланг | 1 |
| 12 | 9233821 | Шланг в сборе | 1 |
| 12A | 4448920 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 8 |
| 13 | 9233822 | Шланг в сборе | 1 |
| 13A | 4448919 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 8 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 14 | 4190266 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
