Быстросъёмное устройство трубопроводы (2P-BOOM)<250> — HITACHI ZX250-HCME

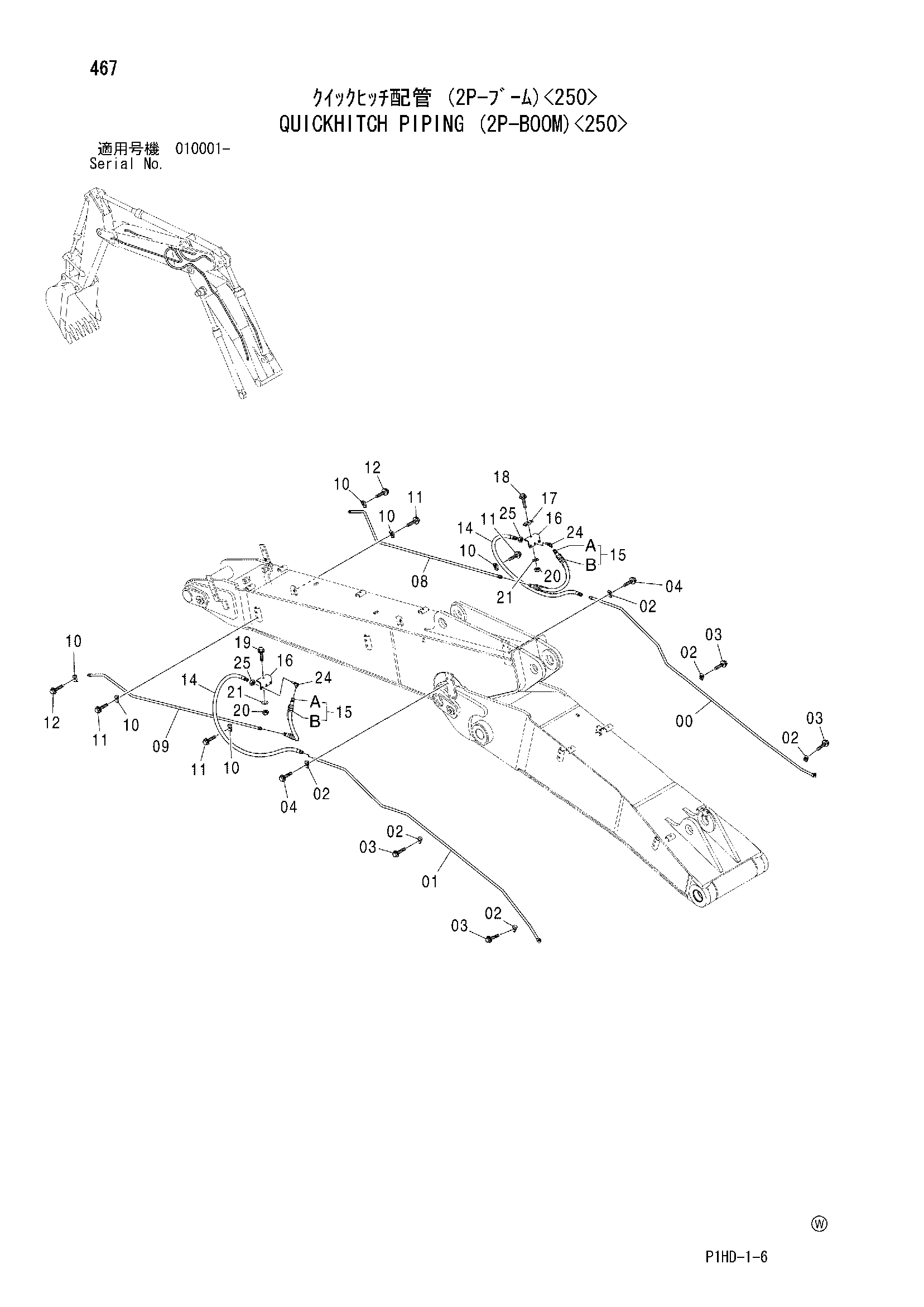

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM)<250>» для HITACHI ZX250-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093349 | Трубка | 1 |
| 01 | 8093250 | Трубка | 1 |
| 02 | 4190124 | Хомут трубки | 6 |
| 03 | J011250 | Болт с шайбой | 4 |
| 03 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 04 | J011260 | Болт с шайбой | 2 |
| 04 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 08 | 8094511 | Трубка | 1 |
| 09 | 8094510 | Трубка | 1 |
| 10 | 4190124 | Хомут трубки | 6 |
| 11 | J011250 | Болт с шайбой | 4 |
| 11 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 12 | J011260 | Болт с шайбой | 2 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 14 | 4623608 | Шланг | 2 |
| 15 | 9226382 | Шланг в сборе | 2 |
| 15A | 4361510 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 4600883 | Кронштейн | 2 |
| 17 | 4189859 | Хомут трубки | 1 |
| 18 | J011265 | Болт с шайбой | 1 |
| 18 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 19 | J011245 | Болт с шайбой | 1 |
| 19 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 20 | J950012 | Гайка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 24 | 4285863 | Угловой штуцер | 2 |
| 25 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
