Дополнительный. шестерня насос трубопроводы (30L) — HITACHI ZX250-HCME

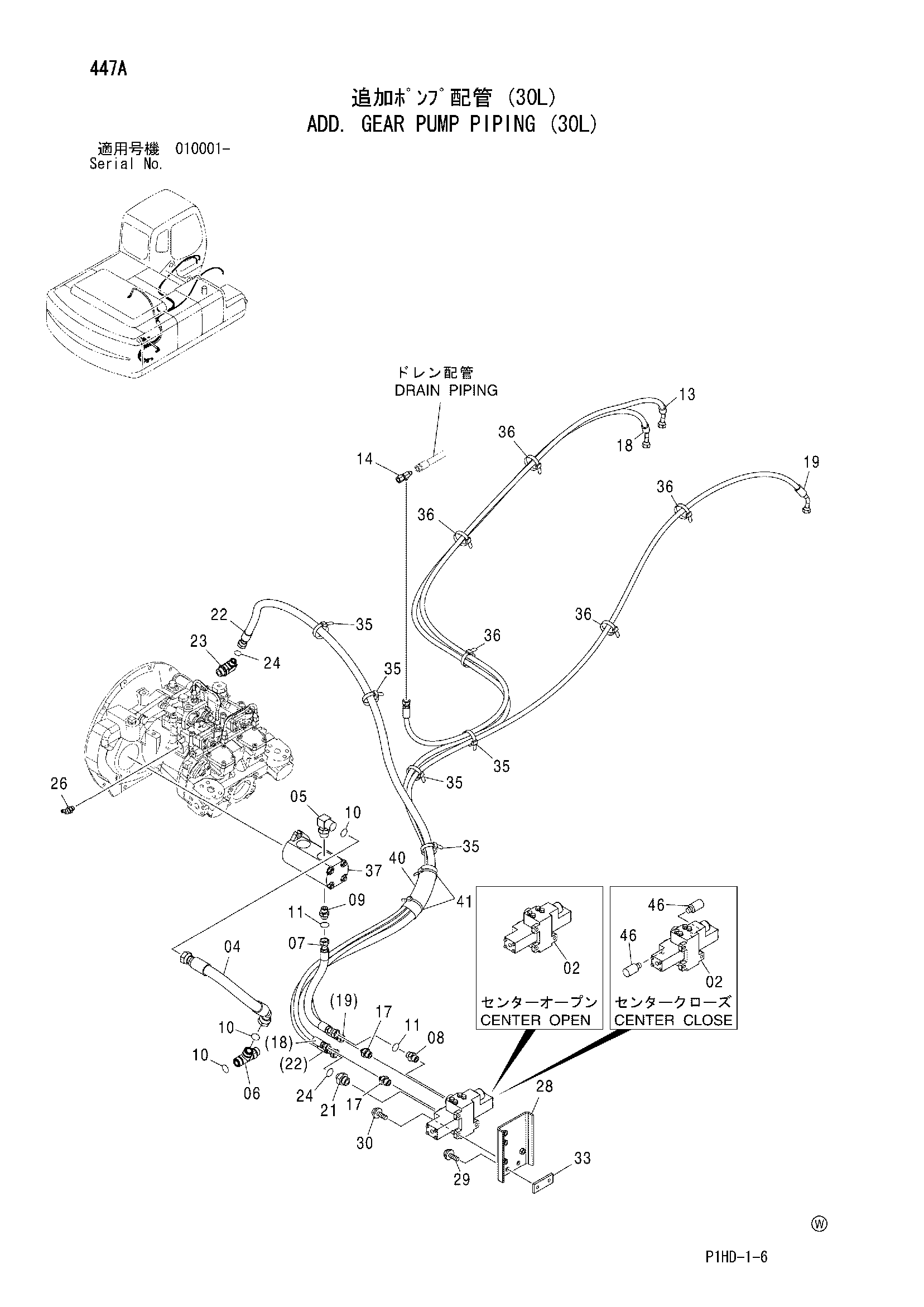

Заводская схема «Дополнительный. шестерня насос трубопроводы (30L)» для HITACHI ZX250-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4297173 | Гидрораспределитель | 1 |
| 02 | 4286986 | Гидрораспределитель | 1 |
| 04 | 4264410 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4285795 | Шланг | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 3 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 4462263 | Шланг | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4462269 | Шланг | 1 |
| 19 | 4554088 | Шланг | 1 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4462260 | Шланг | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9755390 | Кронштейн | 1 |
| 29 | J011230 | Болт с шайбой | 2 |
| 29 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 30 | J011035 | Болт с шайбой | 3 |
| 30 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 33 | 4322599 | Седло винта | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 37 | 9218033 | Шестерённый насос | 1 |
| 40 | 4219918 | Резиновая втулка | 1 |
| 41 | 4055312 | Ленточный зажим | 2 |
| 46 | 4295463 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
