Гидроцилиндр стрелы (левый) — HITACHI ZX250-AMS

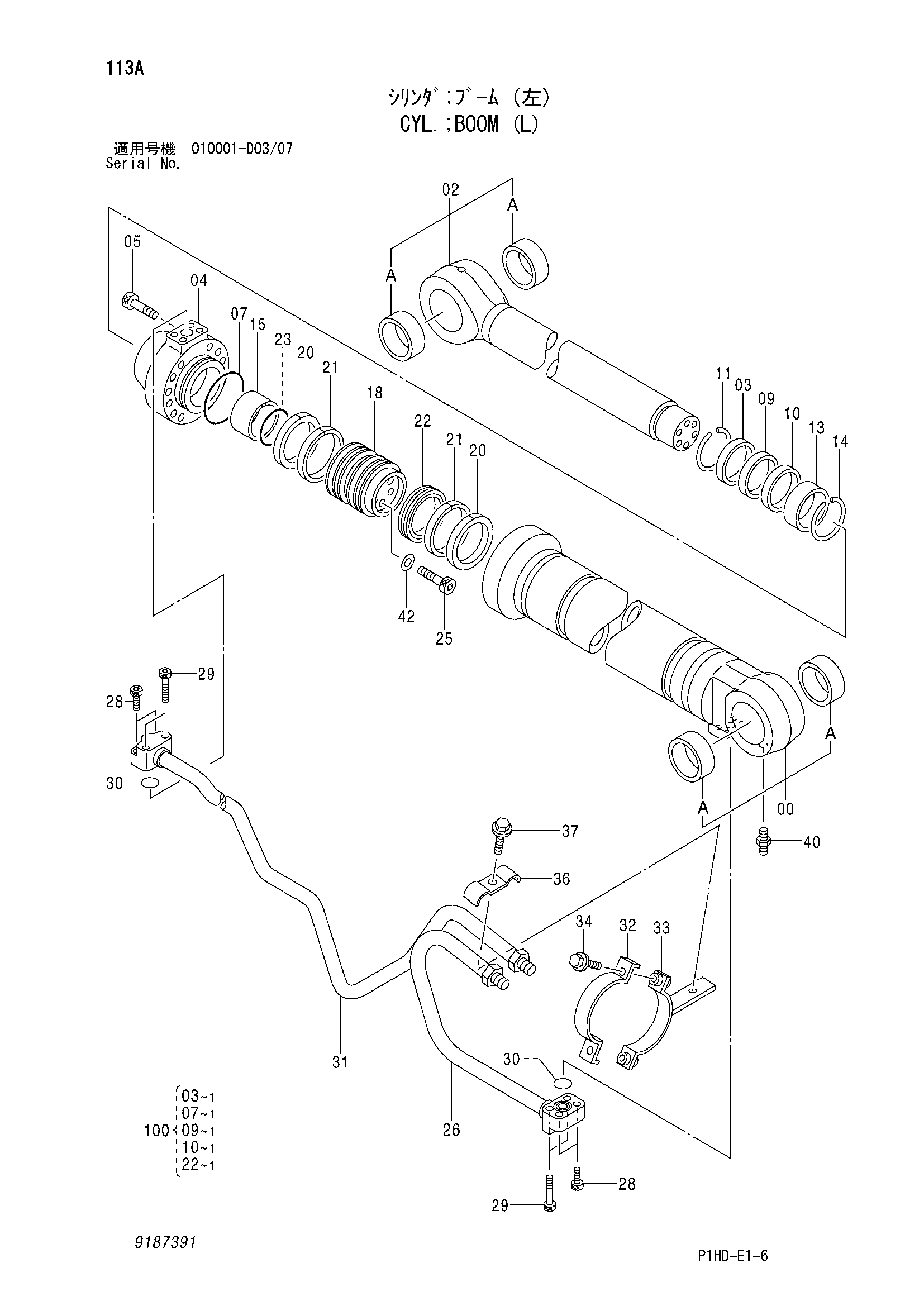

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX250-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9187391 замена: 9205253 | Гидроцилиндр стрелы (левый) | 1 | |
| (9205253) | Гидроцилиндр стрелы (левый) | 1 | |
| 00 | 7037626 замена: 9207055 | Труба гидроцилиндра | 1 |
| 00 | (9207055) замена: 4645988 | Труба гидроцилиндра | 1 |
| 00 | 4645988 | Труба гидроцилиндра | 1 |
| 00A | 4355875 | Втулка | 2 |
| 02 | 7037629 замена: 4645891 | Шток поршня | 1 |
| 02 | 4645891 | Шток поршня | 1 |
| 02A | 4355875 | Втулка | 2 |
| 03 | 4348202 | Пылезащитное уплотнение | 1 |
| 04 | 1027960 | Головка гидроцилиндра | 1 |
| 05 | M341880 | Болт с внутренним шестигранником | 12 |
| 07 | 4438622 | Уплотнительное кольцо | 1 |
| 07 | 4641827 | Уплотнительное кольцо | 1 |
| 09 | 4414047 | Уплотнение | 1 |
| 10 | 4412693 | Кольцо | 1 |
| 11 | 4369507 | Стопорное кольцо | 1 |
| 13 | 4272961 | Втулка | 1 |
| 14 | 4264983 | Стопорное кольцо | 1 |
| 15 | 3090718 | Кольцо амортизатор | 1 |
| 18 | 3090804 | Поршень | 1 |
| 20 | 4431271 | Поршневое кольцо | 2 |
| 21 | 4253562 | Износостойкое кольцо | 2 |
| 22 | 4375665 | Уплотнительное кольцо | 1 |
| 23 | A811085 | Уплотнительное кольцо | 1 |
| 25 | 4440216 | Болт с внутренним шестигранником | 6 |
| 26 | 8046950 | Трубка | 1 |
| 28 | M341245 | Болт с внутренним шестигранником | 4 |
| 29 | M341260 | Болт с внутренним шестигранником | 4 |
| 30 | A811035 | Уплотнительное кольцо | 2 |
| 31 | 8083815 | Трубка | 1 |
| 32 | 3088453 | Хомут | 1 |
| 33 | 8079052 | Хомут | 1 |
| 34 | J011035 | Болт с шайбой | 2 |
| 34 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 36 | 4363058 | Хомут трубки | 1 |
| 37 | J011265 | Болт с шайбой | 1 |
| 37 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 42 | 4451000 | Шайба | 6 |
| 100 | 4485612 | Комплект уплотнений | 1 |
| 100 | 9257531 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
