080: Топливный насос высокого давления — HITACHI ZX250-5G

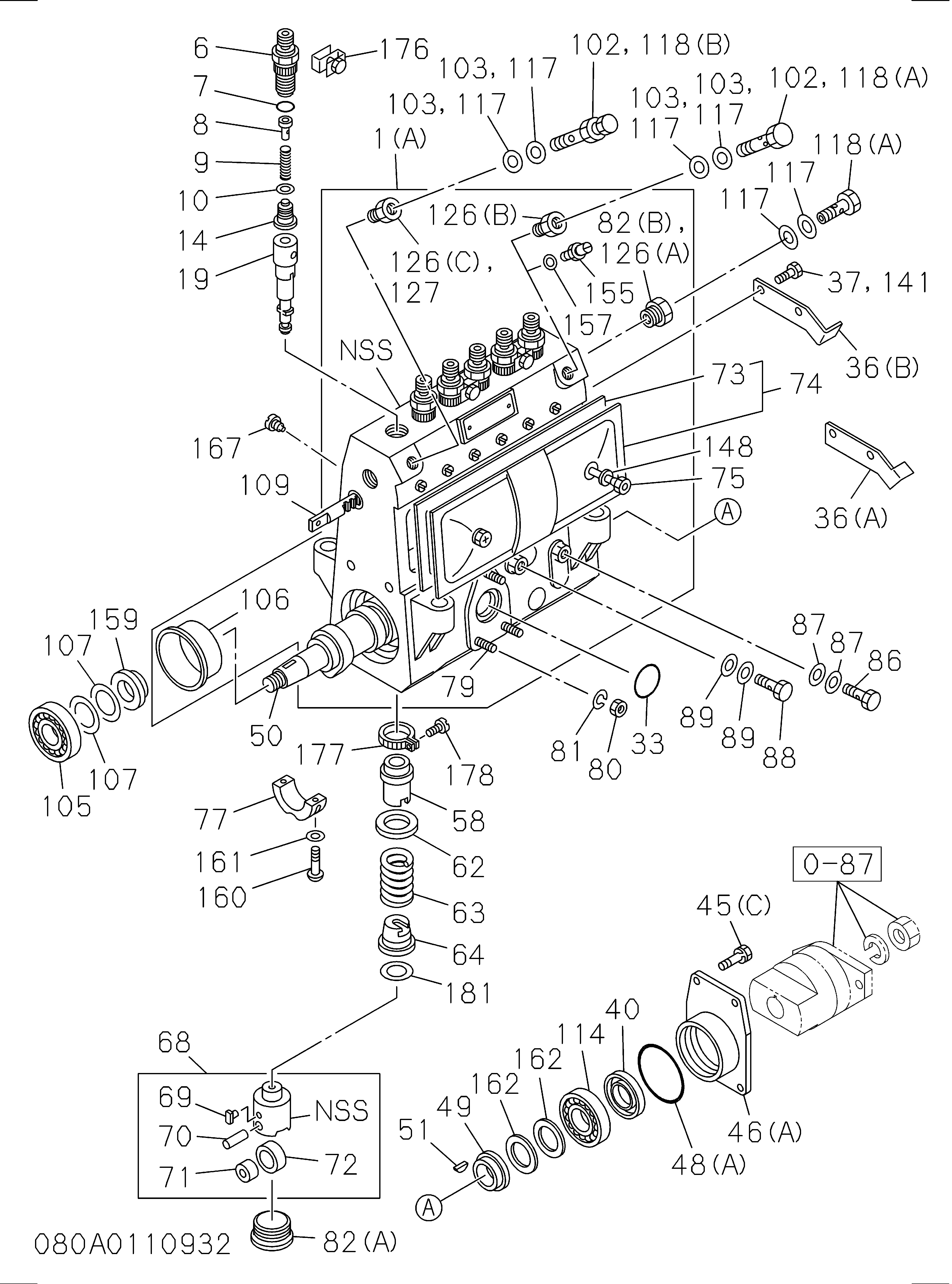

Заводская схема «080: Топливный насос высокого давления» для HITACHI ZX250-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1156112220 | Корпус насос, топливный впрыск | 1 |
| 006 | 1156440090 | Держатель напорный клапан, впрыск насос | 6 |
| 007 | 9812350460 | Прокладка держатель, напорный клапан | 6 |
| 008 | 1156490050 | Ограничитель напорный клапан, впрыск насос | 6 |
| 009 | 1156430140 | Пружина напорный клапан | 6 |
| 010 | 1156191030 | Прокладка напорный клапан, впрыск насос | 6 |
| 014 | 1156410310 | Клапан напорный, впрыск насос | 6 |
| 019 | 1156320580 | Плунжер в сборе впрыск насос | 6 |
| 033 | 1096230130 | Прокладка топливоподкачивающий насос, впрыск насос | 1 |
| 045(A) | 8970850000 | Болт передний крышка TO корпус | 4 |
| 046(B) | 8970849990 | Крышка передний, насос корпус | 1 |
| 048(A) | 8970851130 | Прокладка передний крышка TO корпус | 1 |
| 048(B) | 1156290760 | Прокладка передний крышка TO корпус | 1 |
| 049 | 8970849900 | Кольцо передний подшипник, CM/вал | 1 |
| 050 | 1156211270 | Камсхафт впрыск насос | 1 |
| 051 | 1156290090 | Шпонка привод шестерня, впрыск насос | 1 |
| 058 | 9812315230 | Втулка управление, впрыск насос | 6 |
| 062 | 1156390220 | Сиденье плунжер пружина, впрыск насос | 6 |
| 063 | 1156340070 | Пружина плунжер, впрыск насос | 6 |
| 064 | 1156390230 | Сиденье плунжер пружина LWR, впрыск насос | 6 |
| 068 | 1156220060 | Таппет CM/вал, впрыск насос | 6 |
| 069 | 1156290180 | Направляющая таппет, впрыск насос | 6 |
| 070 | 9812151850 | Палец таппет каток, впрыск насос | 6 |
| 071 | 1156191620 | Втулка таппет каток, впрыск насос | 6 |
| 072 | 1156290100 | Каток таппет, впрыск насос | 6 |
| 073 | 1157299600 | Прокладка крышка TO корпус | 1 |
| 074 | 1156120500 | Крышка корпус, впрыск насос | 1 |
| 075 | 1156190030 | Винт крышка TO корпус | 2 |
| 077 | 1156192640 | Подшипник CM/вал центральный, впрыск насос | 1 |
| 079 | 9812151150 | Шпилька топливоподкачивающий насос TO корпус | 3 |
| 080 | 8941711100 | Гайка топливоподкачивающий насос крепление | 3 |
| 082(A) | 1156191600 | Пробка корпус, впрыск насос | 6 |
| 088 | 1156190920 | Болт проушина, масляный подающий, впрыск насос | 1 |
| 089 | 1157190930 | Прокладка масляный подающий болт, впрыск насос | 2 |
| 102 | 1156194880 | Клапан оверфлов, впрыск насос | 1 |
| 103 | 1096300850 | Прокладка оверфлов клапан, впрыск насос | 2 |
| 105 | 1156290020 | Подшипник CM/вал RR, впрыск насос | 1 |
| 105 | 1156290030 | Подшипник CM/вал RR, впрыск насос | 1 |
| 106 | 1156191590 | Кольцо корпус, впрыск насос | 1 |
| 107 | 5156290250 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290260 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290270 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290280 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290290 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290300 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290310 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290320 | Регулировочная шайба RR подшипник, CM/вал | |
| 109 | 5156370030 | Ракк управление, впрыск насос | 1 |
| 111 | 1156290240 | Прокладка передний крышка крепление | 4 |
| 112 | 9813152160 | Регулировочная шайба передний крышка крепление | 4 |
| 113 | 8941289280 | Шайба LK, передний крышка TO корпус | 4 |
| 114 | 8970849890 | Подшипник CM/вал передний, впрыск насос | 1 |
| 126(A) | 9812350170 | Адаптер проушина болт, насос корпус | 1 |
| 127 | 1156191900 | Адаптер топливный трубка | 1 |
| 148 | 9812151440 | Прокладка крышка крепление болт | 2 |
| 155 | 1156191910 | Болт воздушный блеед, впрыск насос | 1 |
| 159 | 5156290241 | Кольцо RR подшипник, CM/вал, впрыск насос | 1 |
| 160 | 1156290170 | Винт центральный подшипник, впрыск насос | 2 |
| 161 | 9812250430 | Прокладка винт, центральный подшипник | 2 |
| 162 | 8970849910 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849920 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849930 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849940 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849950 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849960 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849970 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8970849980 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 8971216200 | Регулировочная шайба передний подшипник, CM/вал | |
| 167 | 1156390030 | Болт управление ракк, впрыск насос | 1 |
| 176 | 5156250010 | Пластина LK, напорный клапан держатель | 3 |
| 177 | 9812250570 | Ведущая шестерня управление втулка, впрыск насос | 6 |
| 178 | 9812350030 | Винт ведущая шестерня, впрыск насос | 6 |
| 181 | 5156190010 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190020 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190030 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190040 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190050 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190070 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190080 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190090 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190100 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190110 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190120 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190130 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190150 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190250 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190260 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190270 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190340 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190350 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190360 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190370 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191060 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191070 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191080 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191090 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191100 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350420 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350430 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350440 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350450 | Регулировочная шайба толкателя ТНВД |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
