015: Коленчатый вал, поршни и маховик — HITACHI ZX250-5G

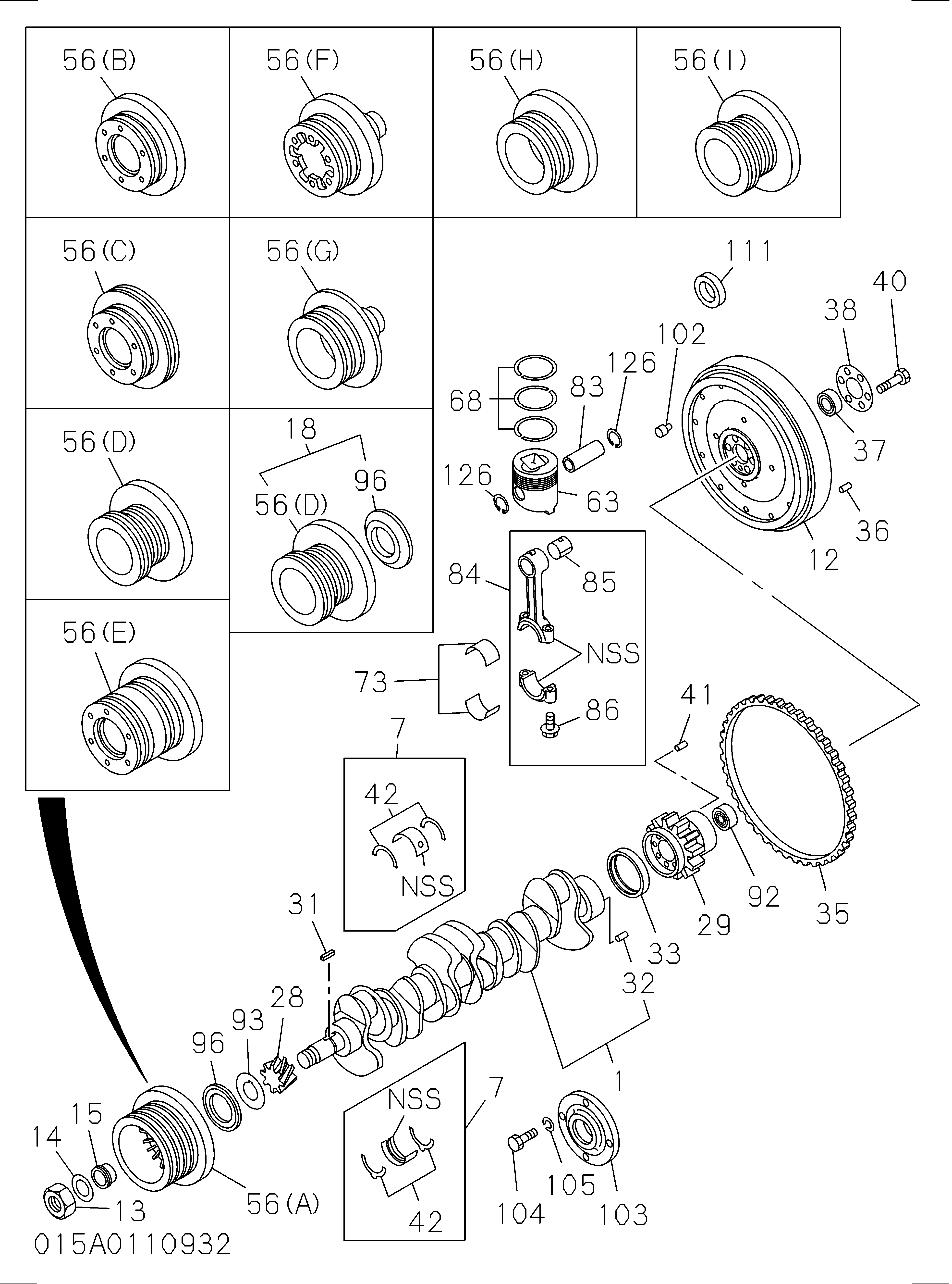

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI ZX250-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1123104701 | Коленчатый вал | 1 |
| 007 | 1115100743 | Металлический комплект коленчатый вал, стандарт | 1 |
| 012 | 1123313773 | Маховик | 1 |
| 013 | 9098401071 | Гайка стартинг рукоятка | 1 |
| 014 | 9098514310 | Шайба шкив дампер | 1 |
| 015 | 9123790450 | Втулка тапер, CR/вал шкив | 1 |
| 028 | 8971379102 | Шестерня CR/вал | 1 |
| 031 | 5097380010 | Шпонка феатхер, CR/вал | 1 |
| 032 | 9081512200 | Палец маховик | 1 |
| 035 | 8943931320 | Шестерня кольцо | 1 |
| 038 | 5123360081 | Шайба маховик | 1 |
| 040 | 9920616380 | Болт маховик | 6 |
| 042 | 1116800013 | Шайба упорный, CR/вал | 2 |
| 056(D) | 1123714700 | Шкив CR/вал дампер | 1 |
| 063 | 8973585740 | Поршень | 6 |
| 063 | 8973585750 | Поршень | 6 |
| 068 | 1121211460 | Кольцо комплект поршень, стандарт | 6 |
| 073 | 9122716080 | Металлический комплект конн шток, стандарт | 6 |
| 083 | 1122110332 | Палец поршень | 6 |
| 084 | 1122301292 | Шток в сборе конн | 6 |
| 085 | 1122510320 | Втулка коннрод | 6 |
| 086 | 1122350271 | Болт коннрод | 12 |
| 093 | 1123620031 | Тхровер масляный, CR/вал | 1 |
| 096 | 5123620031 | Тхровер пыль, CR/вал | 1 |
| 126 | 8941075751 | Кольцо стопорный, поршень палец | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
