Пилотные гидролинии (поток производительность селектор)(3) — HITACHI ZX250-3-AMS

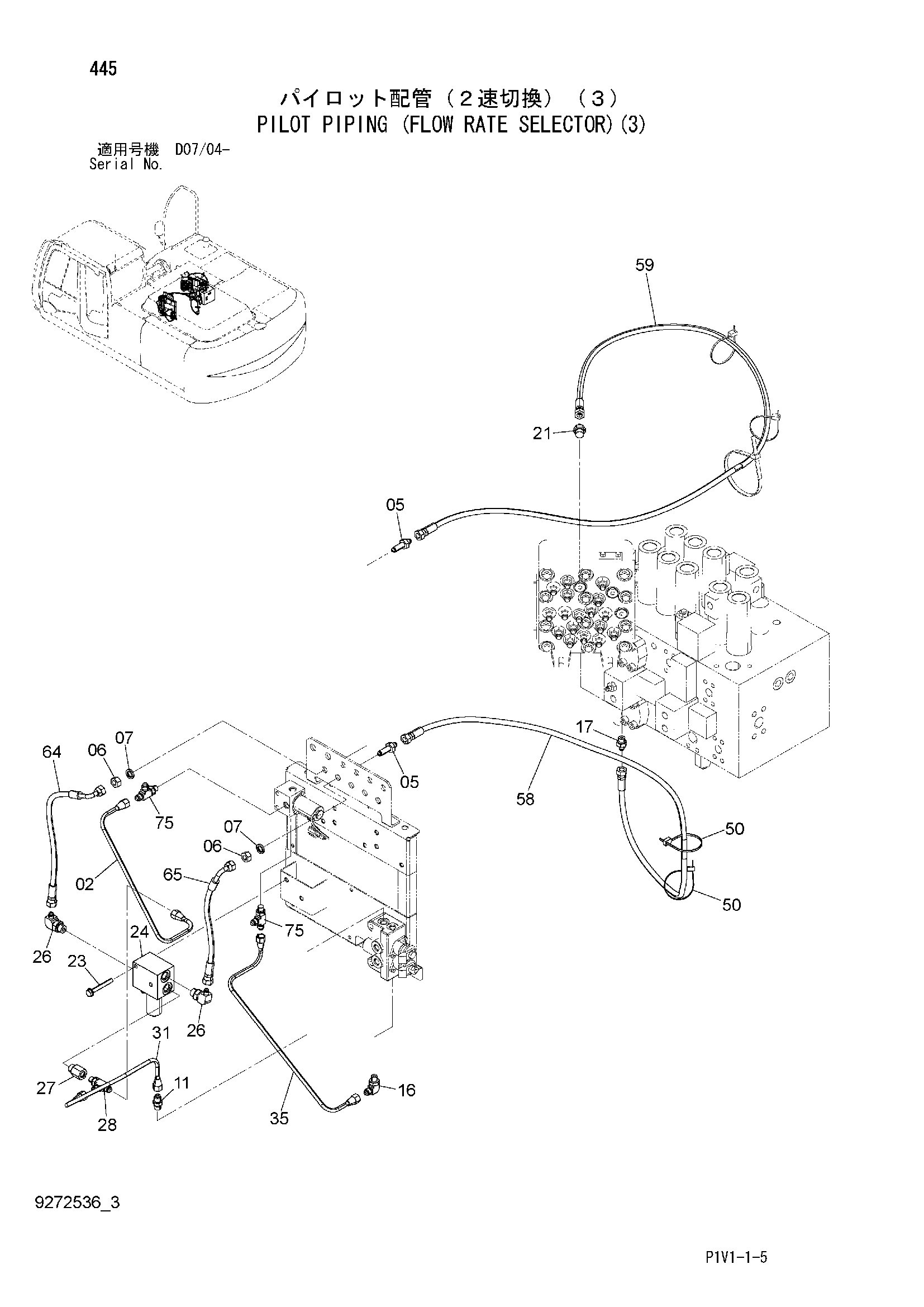

Заводская схема «Пилотные гидролинии (поток производительность селектор)(3)» для HITACHI ZX250-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3104885 | Трубка | 1 |
| 05 | 4248117 | Адаптер | 2 |
| 06 | 4209198 | Гайка | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 11 | 4255304 | Штуцер трубки | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4293950 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | J260865 | Болт с шайбой | 2 |
| 23A | J900865 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4472347 | Клапан редукинг | 1 |
| 26 | A852332 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4344050 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 3104884 | Трубка | 1 |
| 35 | 3104882 | Трубка | 1 |
| 50 | 4055312 | Ленточный зажим | 2 |
| 58 | 4663881 | Шланг | 1 |
| 59 | 4663883 | Шланг | 1 |
| 64 | 4678897 | Шланг | 1 |
| 65 | 4663875 | Шланг | 1 |
| 75 | 4344050 | Тройник | 2 |
| 75 | 4479162 | Тройник | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
