Рукоять 7.28m (тип H18LD) — HITACHI ZX250-3-AMS

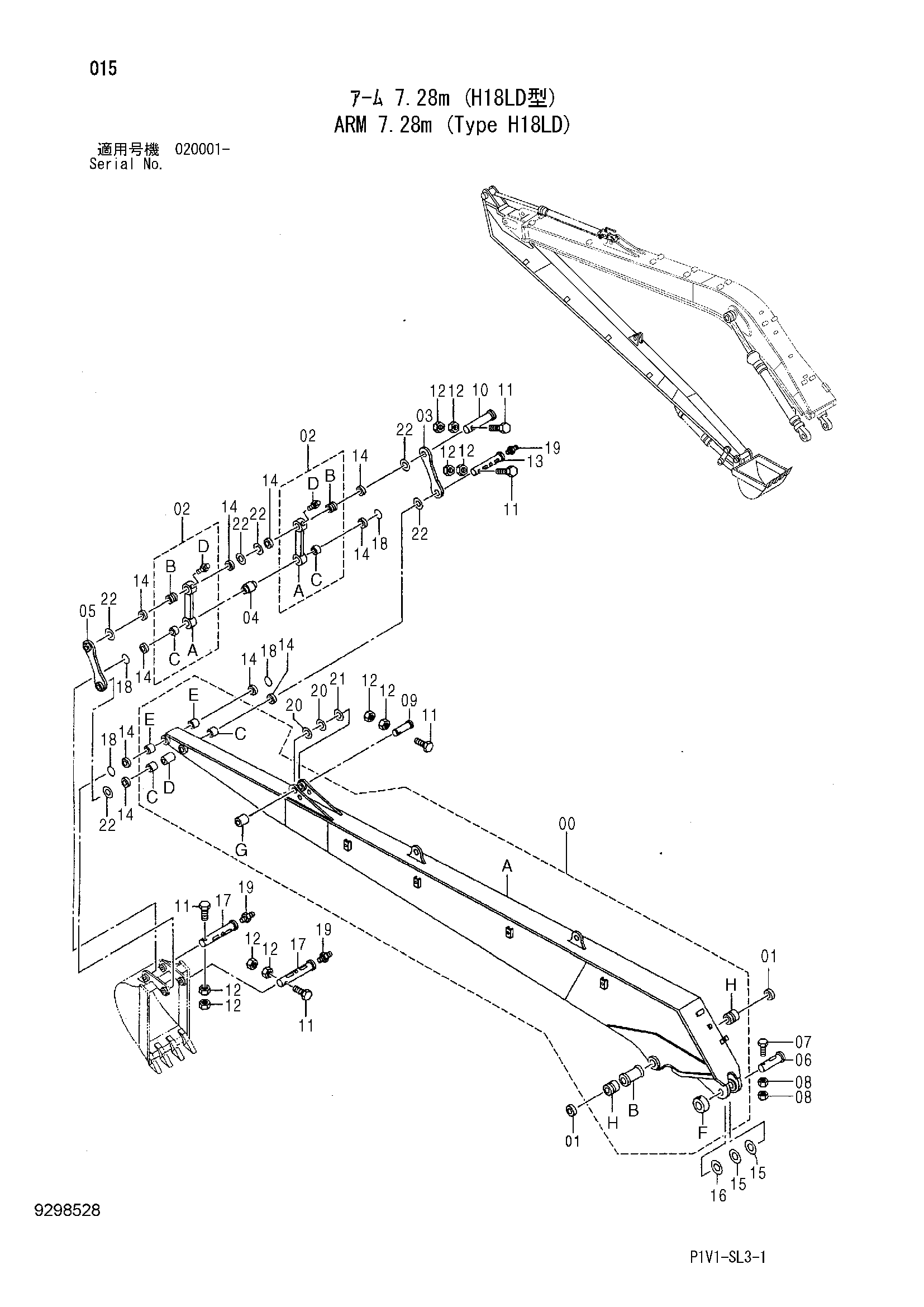

Заводская схема «Рукоять 7.28m (тип H18LD)» для HITACHI ZX250-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056169 | Рукоять | 1 |
| 00A | 5012271 | Рукоять | 1 |
| 00B | 4388815 | Проставка | 1 |
| 00C | 4344898 | Втулка | 2 |
| 00D | 4370877 | Проставка | 1 |
| 00E | 4344899 | Втулка | 2 |
| 00F | 4067720 | Ограничитель | 1 |
| 00G | 4434951 | Ограничитель | 1 |
| 00H | 4443885 | Втулка | 2 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 8072993 | Тяга | 2 |
| 02A | 2042534 | Тяга | 1 |
| 02B | 4371132 | Втулка | 1 |
| 02C | 4344898 | Втулка | 1 |
| 02D | J75481 | Пресс-маслёнка | 1 |
| 03 | 9755663 | Тяга | 1 |
| 04 | 4287249 | Проставка | 1 |
| 05 | 9755727 | Тяга | 1 |
| 06 | 3060340 | Палец | 1 |
| 07 | 4435126 | Стопорный палец | 1 |
| 08 | J950020 | Гайка | 2 |
| 09 | 3037078 | Палец | 1 |
| 10 | 3091815 | Палец | 1 |
| 11 | 4435123 | Стопорный палец | 5 |
| 12 | J951016 | Гайка | 10 |
| 13 | 3091814 | Палец | 1 |
| 14 | 4065687 | Пылезащитное уплотнение | 10 |
| 15 | 4444284 | Упорная пластина 1.0mm | 2 |
| 16 | 4444285 | Упорная пластина 2.0mm | 1 |
| 17 | 3058761 | Палец | 2 |
| 18 | 4066923 | Уплотнительное кольцо | 4 |
| 19 | J75481 | Пресс-маслёнка | 3 |
| 20 | 4444839 | Упорная пластина 1.0mm | 2 |
| 21 | 4444840 | Упорная пластина 2.0mm | 1 |
| 22 | 4444290 | Упорная пластина 1.0mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
