Пилотные гидролинии (2-3) — HITACHI ZX25

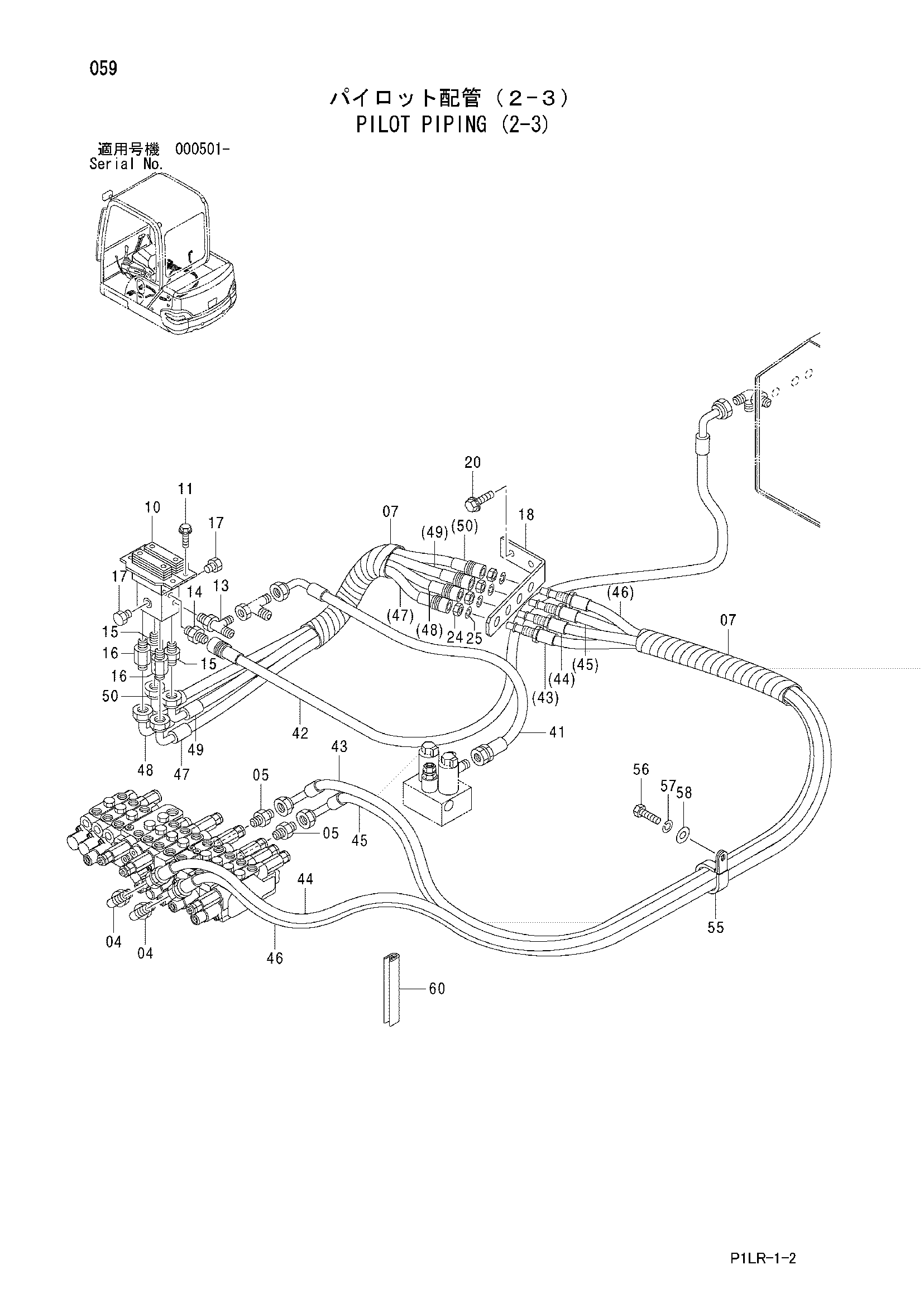

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4651841 | Угловой штуцер | 2 |
| 04A | E957366 | Уплотнительное кольцо | 1 |
| 05 | E4042030 | Адаптер | 2 |
| 05A | E957366 | Уплотнительное кольцо | 1 |
| 07 | 4323247 | Защитный кожух | 2 |
| 10 | 4435449 | Пилотный клапан | 1 |
| 11 | 4618460 | Болт с шайбой | 4 |
| 13 | E4406156 | Тройник | 1 |
| 13A | E957366 | Уплотнительное кольцо | 1 |
| 14 | E4467369 | Адаптер | 1 |
| 14A | E957366 | Уплотнительное кольцо | 1 |
| 15 | E4042030 | Адаптер | 2 |
| 15A | E957366 | Уплотнительное кольцо | 1 |
| 16 | E4368208 | Адаптер | 2 |
| 16A | E957366 | Уплотнительное кольцо | 1 |
| 17 | E4093624 | Пробка | 2 |
| 17A | E957366 | Уплотнительное кольцо | 1 |
| 18 | E4612081 | Пластина | 1 |
| 20 | 4618460 | Болт с шайбой | 2 |
| 24 | EJ231212 | Гайка | 4 |
| 25 | EJ252212 | Пружинная шайба | 4 |
| 41 | E4477131 | Шланг (B) | 1 |
| 42 | 4488738 | Шланг (TT) | 1 |
| 43 | 4484829 | Шланг (PB6) | 1 |
| 44 | 4484830 | Шланг (PA6) | 1 |
| 45 | 4484831 | Шланг (PB7) | 1 |
| 46 | 4484832 | Шланг (PA7) | 1 |
| 47 | 4477133 | Шланг (1) | 1 |
| 48 | 4484833 | Шланг (2) | 1 |
| 49 | 4484834 | Шланг (3) | 1 |
| 50 | 4477136 | Шланг (4) | 1 |
| 55 | E4193848 | Зажим | 1 |
| 56 | EJ971020 | Болт | 1 |
| 57 | EJ252210 | Пружинная шайба | 1 |
| 58 | EJ253110 | Плоская шайба | 1 |
| 60 | E4614535 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
