Рычаг управления (стрела поворот) — HITACHI ZX25

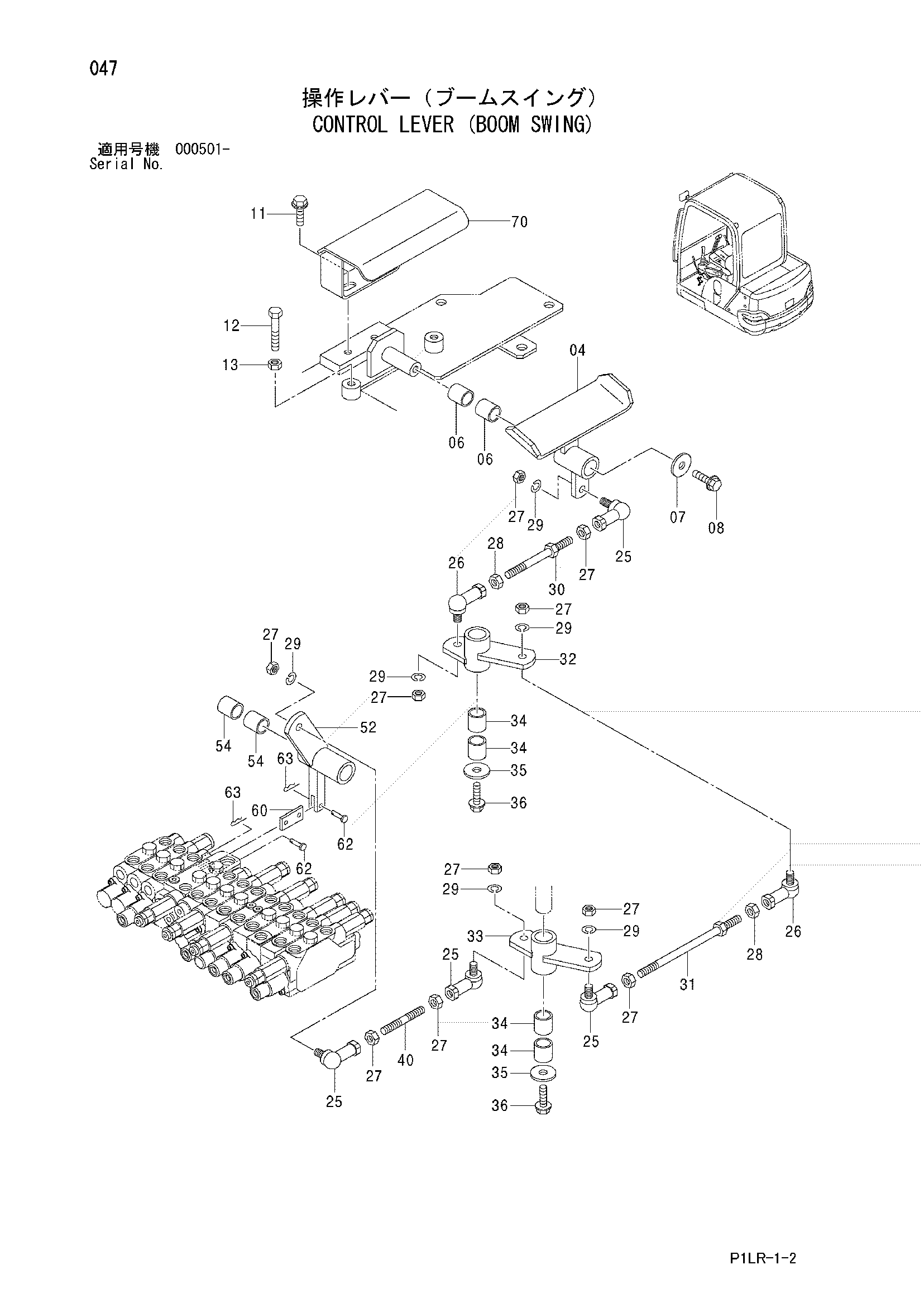

Заводская схема «Рычаг управления (стрела поворот)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | E8088954 | Тяга | 1 |
| 06 | E4280298 | Втулка | 2 |
| 07 | E4477899 | Пластина | 1 |
| 08 | 4625750 | Болт с шайбой | 1 |
| 11 | 4625749 | Болт с шайбой | 2 |
| 12 | 4625757 | Болт | 2 |
| 13 | EJ231108 | Гайка | 2 |
| 25 | E4287792 | Шарнир | 4 |
| 26 | E4287793 | Соединение шарик (левый) | 2 |
| 27 | EJ231108 | Гайка | 10 |
| 28 | EM580008 | Гайка (левый) | 2 |
| 29 | EJ252108 | Пружинная шайба | 6 |
| 30 | E9745064 | Шток | 1 |
| 31 | E9743156 | Шток | 1 |
| 32 | E9758006 | Тяга | 1 |
| 33 | E9758005 | Тяга | 1 |
| 34 | E4280298 | Втулка | 4 |
| 35 | E4477899 | Пластина | 2 |
| 36 | 4618460 | Болт с шайбой | 2 |
| 40 | E4279541 | Шток | 1 |
| 52 | E9758004 | Тяга | 1 |
| 54 | E4280298 | Втулка | 2 |
| 60 | E4333080 | Тяга | 1 |
| 62 | E4279607 | Палец | 2 |
| 63 | E4365839 | Стопорный палец | 2 |
| 70 | E8091685 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
