Пол в сборе — HITACHI ZX25

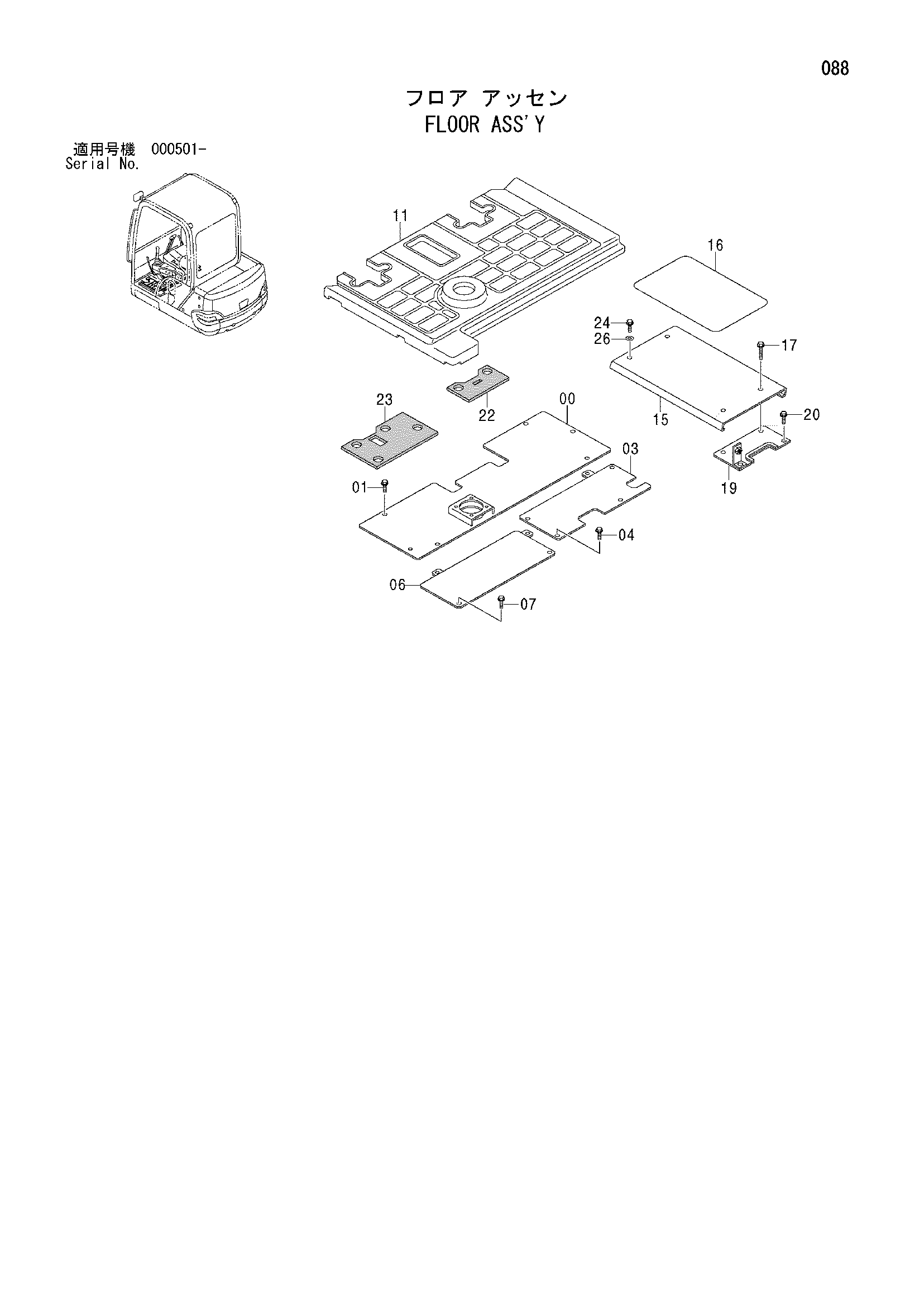

Заводская схема «Пол в сборе» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E7043741 | Пластина | 1 |
| 01 | 4625750 | Болт с шайбой | 5 |
| 03 | E8090809 | Пластина | 1 |
| 04 | 4625750 | Болт с шайбой | 4 |
| 06 | E8090806 | Пластина | 1 |
| 07 | 4625750 | Болт с шайбой | 2 |
| 11 | E0004792 | Коврик пола | 1 |
| 15 | E7043746 | Крышка | 1 |
| 16 | E4488051 | Лента | 1 |
| 17 | 4625754 | Болт с шайбой | 2 |
| 19 | E9760167 | Кронштейн | 1 |
| 20 | 4618460 | Болт с шайбой | 2 |
| 22 | E4483185 | Резиновое уплотнение | 1 |
| 23 | E4483186 | Резиновое уплотнение | 1 |
| 24 | 4625010 | Болт с шайбой | 2 |
| 26 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
