Рама — HITACHI ZX25

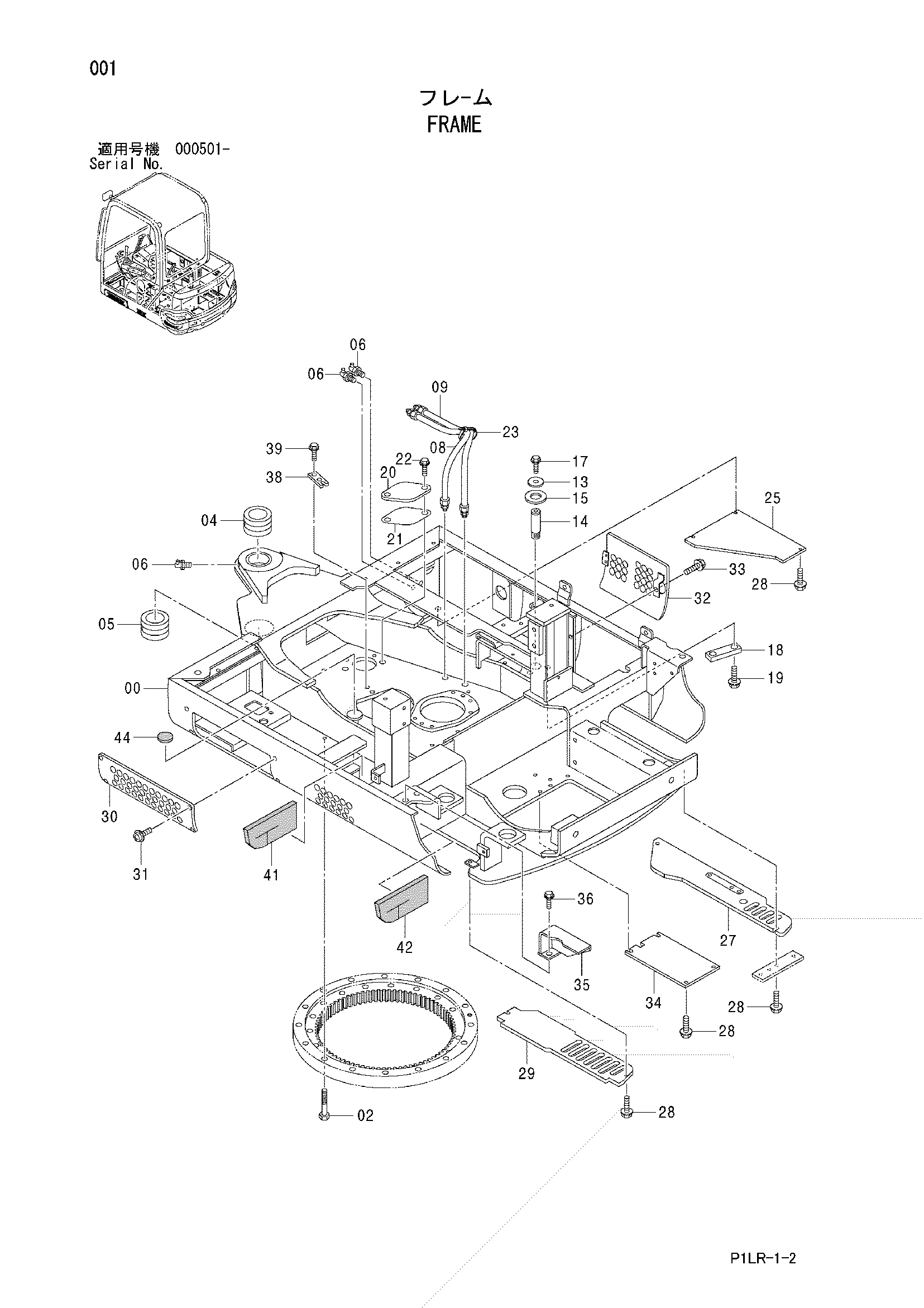

Заводская схема «Рама» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E5008746 | Рама основной | 1 |
| 02 | EJ981255 | Болт | 15 |
| 04 | 4418381 | Втулка | 1 |
| 05 | 4418380 | Втулка | 1 |
| 06 | EJ75481 | Пресс-маслёнка | 4 |
| 08 | E4485135 | Нейлоновый шланг | 1 |
| 09 | E4461604 | Нейлоновый шланг | 1 |
| 13 | E4456585 | Пластина | 1 |
| 14 | E4487150 | Палец | 1 |
| 15 | E4418395 | Проставка | 1 |
| 17 | EJ041020 | Болт с шайбой | 1 |
| 18 | E4344313 | Пластина | 1 |
| 19 | EJ051235 | Болт с шайбой | 2 |
| 20 | E4255799 | Крышка | 1 |
| 21 | E4161735 | Манжета | 1 |
| 22 | EJ051020 | Болт с шайбой | 2 |
| 23 | E4055312 | Ленточный зажим | 1 |
| 25 | E4471357 | Крышка | 1 |
| 27 | E3094838 | Крышка | 1 |
| 28 | 4625750 | Болт с шайбой | 12 |
| 29 | E3095898 | Крышка | 1 |
| 30 | E3093640 | Крышка | 1 |
| 31 | J680820 | Винт с шайбой | 4 |
| 32 | E8085322 | Крышка | 1 |
| 33 | 4625750 | Болт с шайбой | 1 |
| 34 | E4476918 | Крышка | 1 |
| 35 | E8087633 | Кронштейн | 1 |
| 36 | EJ051240 | Болт с шайбой | 2 |
| 38 | E4477900 | Ограничитель | 1 |
| 39 | EJ051235 | Болт с шайбой | 2 |
| 41 | E4487152 | Резиновая прокладка | 1 |
| 42 | E4487153 | Резиновая прокладка | 1 |
| 44 | E4602379 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
