Масляный радиатор трубопроводы (3) — HITACHI ZX25

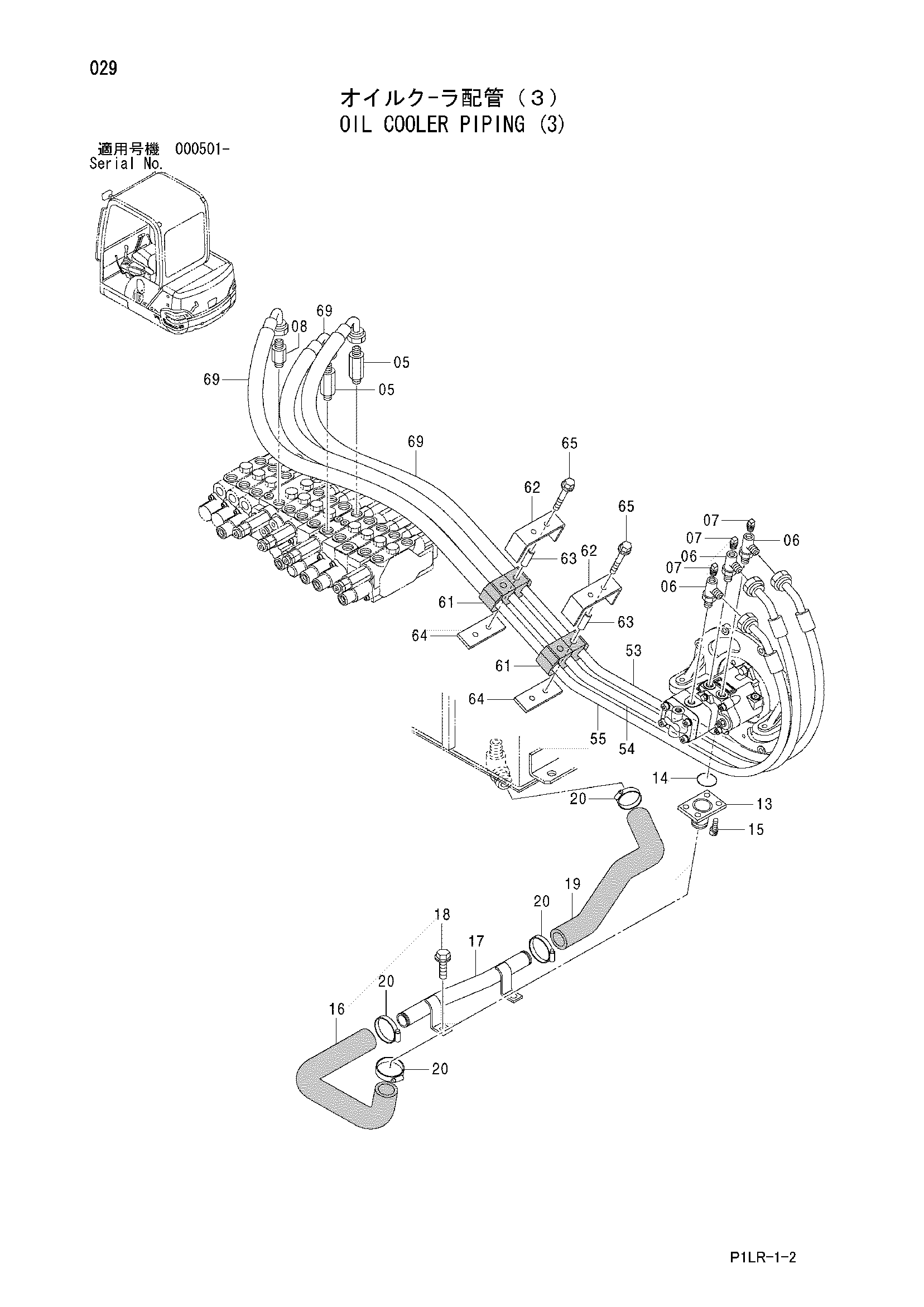

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | E4419496 | Адаптер | 2 |
| 05A | E4509180 | Уплотнительное кольцо | 1 |
| 06 | E4442093 | Тройник | 3 |
| 06A | E4509180 | Уплотнительное кольцо | 1 |
| 07 | E94-2022 | Пробка | 3 |
| 08 | E4368210 | Адаптер | 1 |
| 08A | E4509180 | Уплотнительное кольцо | 1 |
| 13 | E9752265 | Всасывающая трубка | 1 |
| 14 | EA810040 | Уплотнительное кольцо | 1 |
| 15 | EJ771025 | Болт с внутренним шестигранником | 4 |
| 16 | E3095108 | Резиновый шланг | 1 |
| 17 | E8090648 | Всасывающая трубка | 1 |
| 18 | EJ051025 | Болт с шайбой | 2 |
| 19 | E3097164 | Резиновый шланг | 1 |
| 20 | E4505385 | Хомут шланга | 4 |
| 53 | E4484803 | Шланг (P1) | 1 |
| 54 | E4484804 | Шланг (P2) | 1 |
| 55 | E4484805 | Шланг (P3) | 1 |
| 61 | E4461975 | Резиновая втулка | 2 |
| 62 | E4461974 | Хомут | 2 |
| 63 | E4396502 | Втулка | 4 |
| 64 | E4489981 | Седло винта | 2 |
| 65 | 4625754 | Болт с шайбой | 4 |
| 69 | E4602500 | Трубка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
