Радиатор — HITACHI ZX25

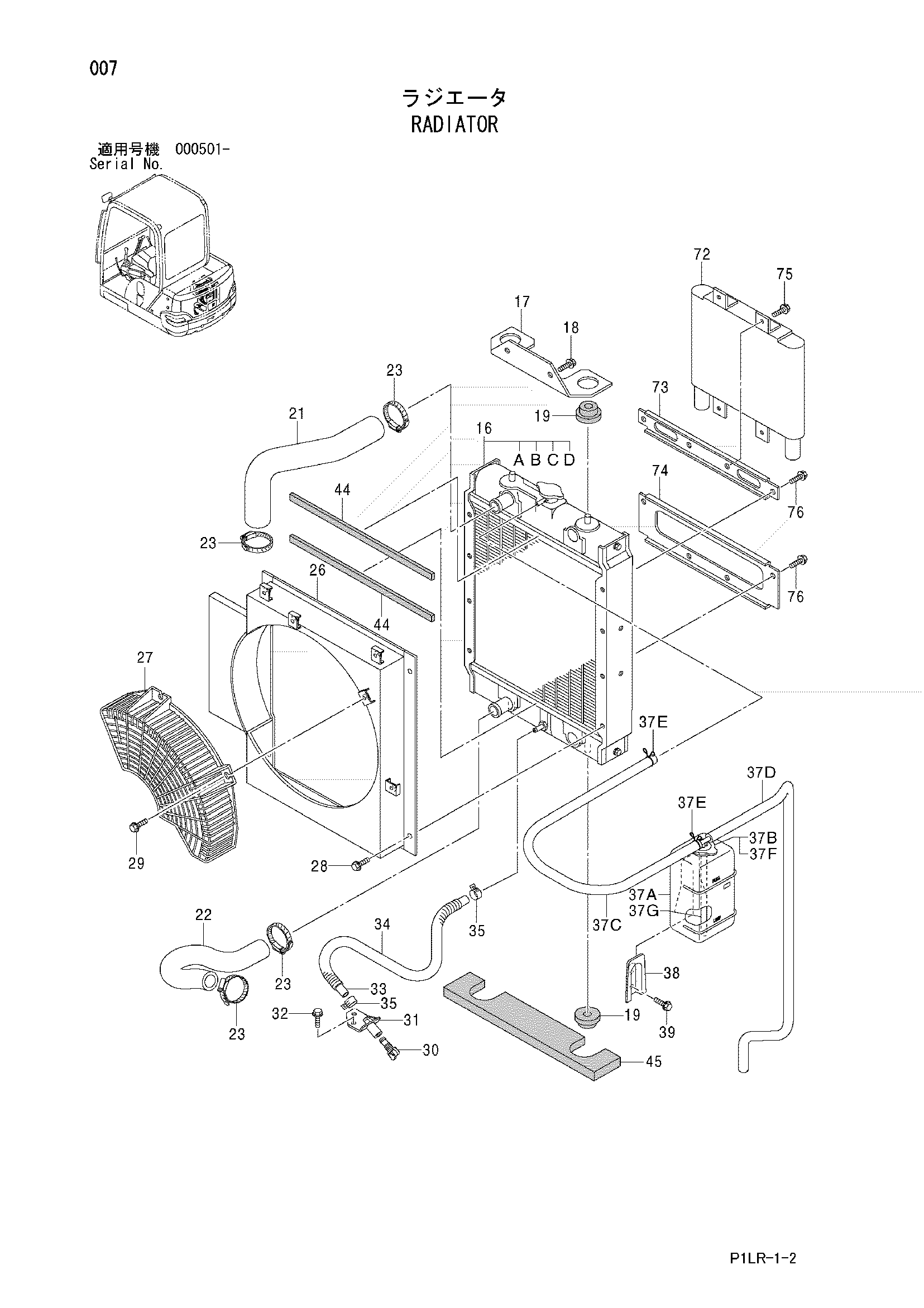

Заводская схема «Радиатор» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4440024 | Радиатор | 1 |
| 16A | 4419861 | Колпачок | 1 |
| 16B | 4610776 | Коре | 1 |
| 16C | 4610777 | Кронштейн (правый) | 1 |
| 16D | 4610778 | Кронштейн (левый) | 1 |
| 17 | E8087632 | Кронштейн | 1 |
| 18 | EJ051025 | Болт с шайбой | 2 |
| 19 | 4402635 | Резиновая подушка | 4 |
| 21 | E3094414 | Водяной шланг | 1 |
| 22 | 3094415 | Водяной шланг | 1 |
| 23 | E4505243 | Хомут шланга | 4 |
| 26 | E6020886 | Кожух | 1 |
| 27 | 2046193 | Защита вентилятор | 1 |
| 28 | EJ090614 | Болт с шайбой | 4 |
| 29 | EJ090616 | Болт с шайбой | 2 |
| 30 | 4401687 | Кран | 1 |
| 31 | 4401686 | Кран | 1 |
| 32 | EJ051025 | Болт с шайбой | 2 |
| 33 | E4447556 | Водяной шланг | 1 |
| 34 | E4447557 | Трубка | 1 |
| 35 | E4339258 | Хомут шланга | 2 |
| 37 | E4431425 | Бак воды | 1 |
| 37A | E4397682 | Бак воды | 1 |
| 37B | E4397683 | Колпачок | 1 |
| 37C | E4443272 | Шланг | 1 |
| 37D | E4443274 | Шланг | 1 |
| 37E | E4397686 | Хомут | 2 |
| 37F | E4398054 | Манжета | 1 |
| 37G | E4398055 | Резиновый шланг | 1 |
| 38 | 4367147 | Пластина | 1 |
| 39 | EJ090616 | Болт с шайбой | 2 |
| 44 | E4442624 | Резиновая прокладка | 2 |
| 45 | E4471174 | Резиновая прокладка | 1 |
| 72 | 4390532 | Масляный радиатор | 1 |
| 73 | E9758541 | Кронштейн | 1 |
| 74 | E9758542 | Кронштейн | 1 |
| 75 | 4625749 | Болт с шайбой | 4 |
| 76 | EJ090614 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
