Гидроцилиндр ковша — HITACHI ZX25

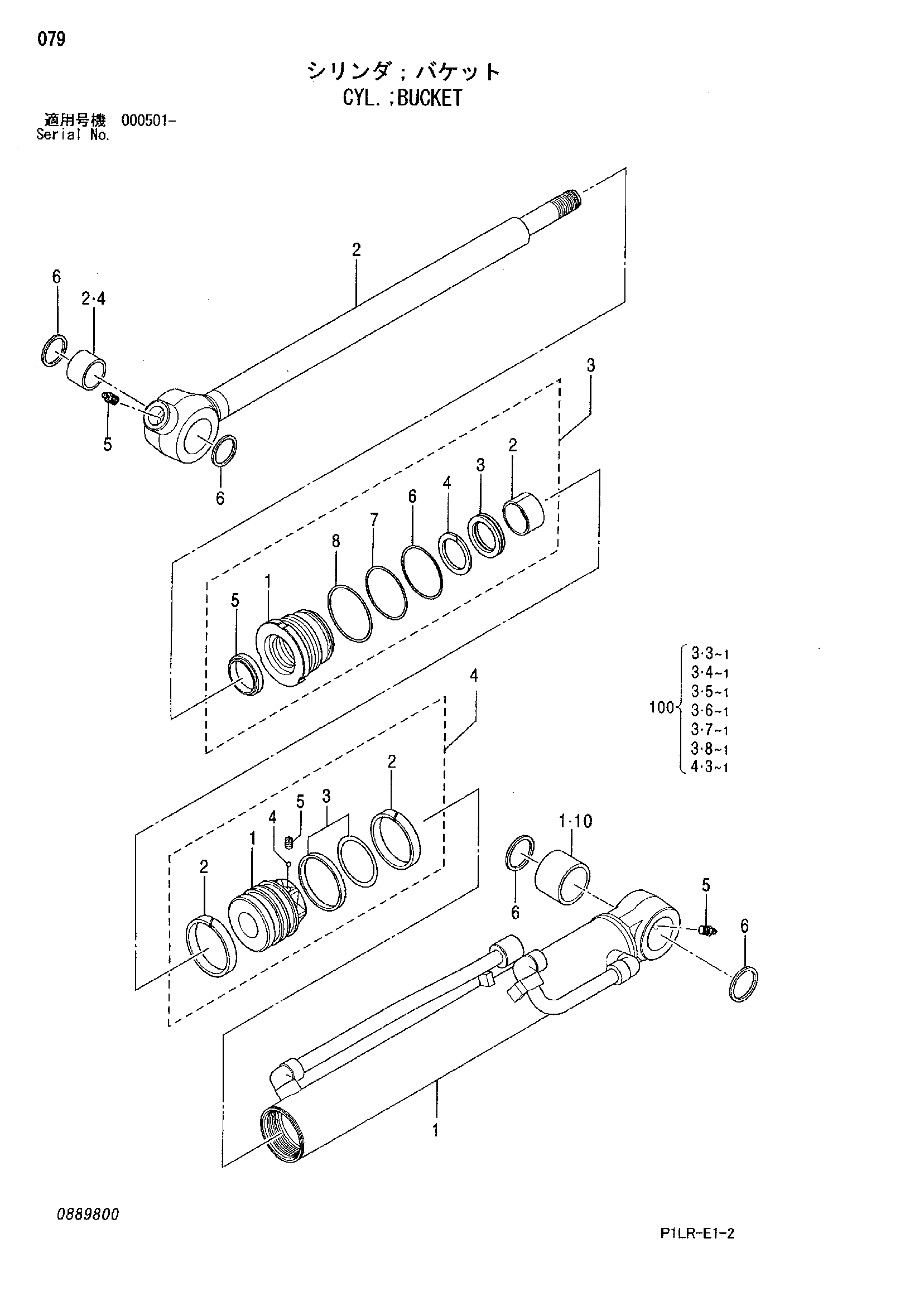

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4471091 | Гидроцилиндр ковша | 1 | |
| 1 | 0889801 | Труба гидроцилиндра в сборе | 1 |
| 1-10 | 4338564 | Втулка | 1 |
| 2 | 0889802 | Шток поршня в сборе | 1 |
| 2-4 | 4338564 | Втулка | 1 |
| 3 | 0861103 | Головка гидроцилиндра | 1 |
| 3-1 | 0736303 | Головка гидроцилиндра | 1 |
| 3-2 | 0861104 | Втулка | 1 |
| 3-3 | 0430803 | U-образная манжета | 1 |
| 3-4 | 0884205 | Опорное кольцо | 1 |
| 3-5 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-6 | 0736306 | Уплотнительное кольцо | 1 |
| 3-7 | 0430807 | Опорное кольцо | 1 |
| 3-8 | 0430809 | Уплотнительное кольцо | 1 |
| 4 | 0744104 | Поршень в сборе | 1 |
| 4-1 | 0736307 | Поршень | 1 |
| 4-2 | 0652001 | Направляющее кольцо | 2 |
| 4-3 | 0430815 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 2 |
| 6 | 0481110 | Пылезащитное уплотнение | 4 |
| 100 | 4613638 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
