Механизм натяжения (стальная гусеница) — HITACHI ZX25

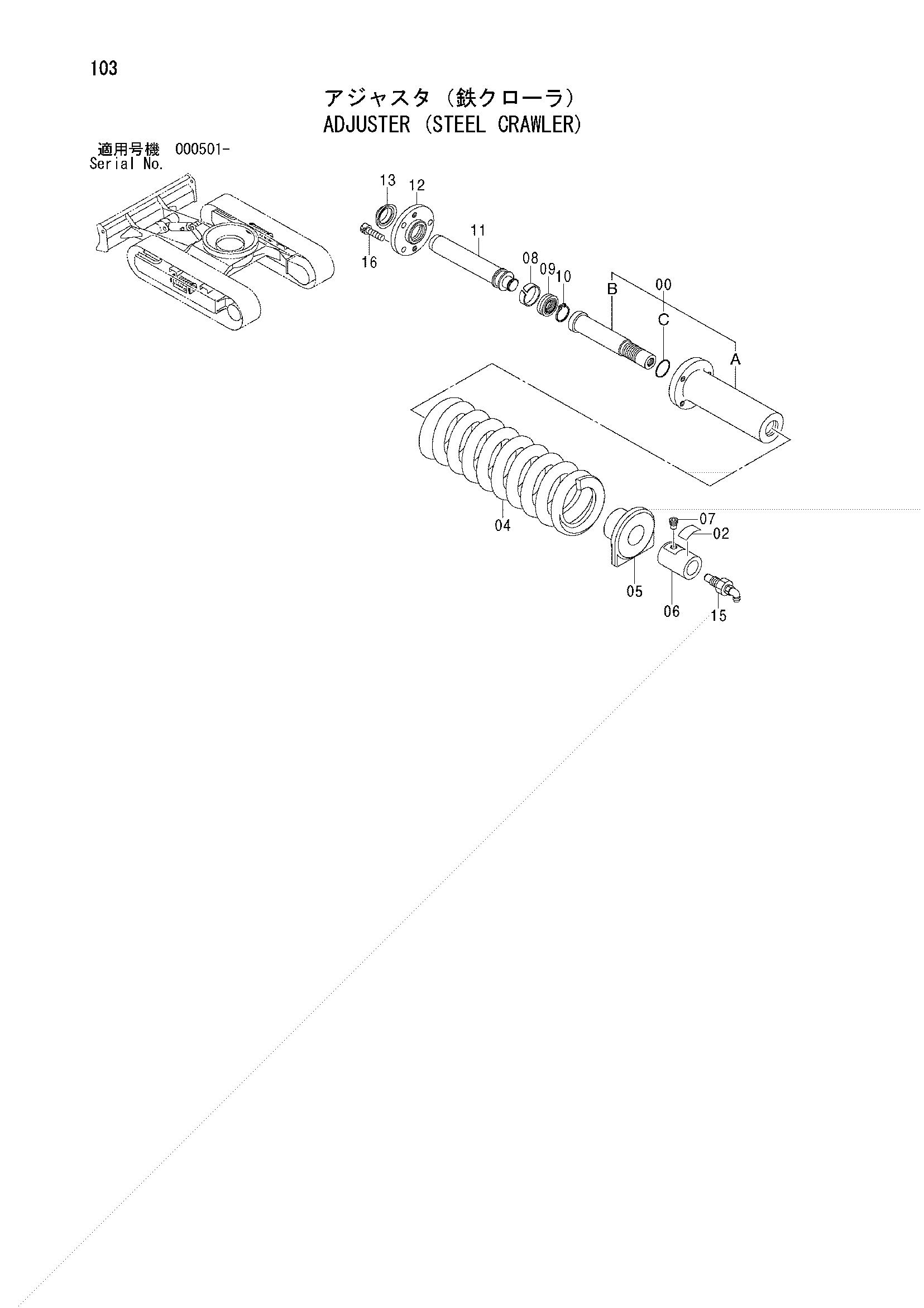

Заводская схема «Механизм натяжения (стальная гусеница)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E9132838 | Механизм натяжения в сборе | 2 | |
| 00 | 9102266 | Гидроцилиндр. в сборе | 1 |
| 00A | 3056319 | Гидроцилиндр | 1 |
| 00B | 3056320 | Шток | 1 |
| 00C | E987581 | Уплотнительное кольцо | 1 |
| 02 | E4297719 | Информационная табличка | 1 |
| 04 | 3056317 | Пружина | 1 |
| 05 | 4276123 | Шайба | 1 |
| 06 | 4276122 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 08 | 4276120 | Износостойкое кольцо | 1 |
| 09 | 4276121 | U-образная манжета | 1 |
| 10 | E959500 | Стопорное кольцо | 1 |
| 11 | 3056321 | Шток поршня | 1 |
| 12 | 3056322 | Фланец | 1 |
| 13 | 4276124 | Пылезащитное уплотнение | 1 |
| 15 | 4276114 | Клапан | 1 |
| 16 | M340818 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
