Опора стрелы — HITACHI ZX25

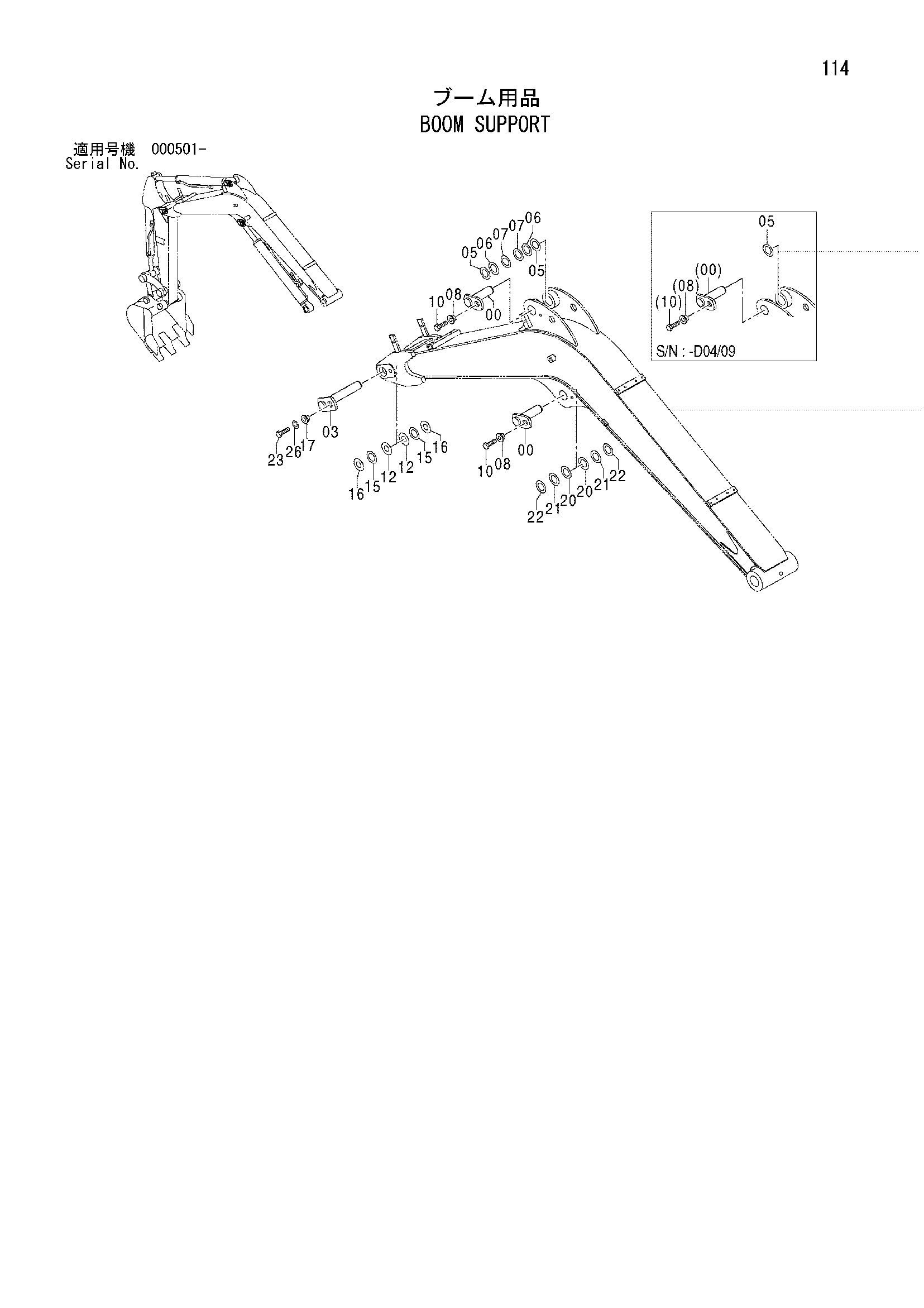

Заводская схема «Опора стрелы» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E9761222 | Палец | 2 |
| 03 | E9761234 | Палец | 1 |
| 05 | E4334145 | Регулировочная шайба 0.5mm | 5 |
| 05 | E4334145 | Регулировочная шайба 0.5mm | 2 |
| 06 | E4635335 | Регулировочная шайба 0.8mm | 2 |
| 07 | E4635336 | Регулировочная шайба 1.0mm | 2 |
| 08 | E4339354 | Втулка | 2 |
| 10 | EJ971230 | Болт | 2 |
| 12 | E4354260 | Регулировочная шайба 1.0mm | 2 |
| 15 | E4352136 | Регулировочная шайба 0.5mm | 2 |
| 16 | E4354259 | Регулировочная шайба 0.8mm | 2 |
| 17 | E4607707 | Втулка | 1 |
| 20 | E4367635 | Регулировочная шайба 0.5mm | 2 |
| 21 | E4367636 | Регулировочная шайба 0.8mm | 2 |
| 22 | E4367637 | Регулировочная шайба 1.0mm | 2 |
| 23 | EJ971640 | Болт | 1 |
| 26 | EJ252216 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
