Гидролинии рабочего оборудования — HITACHI ZX25

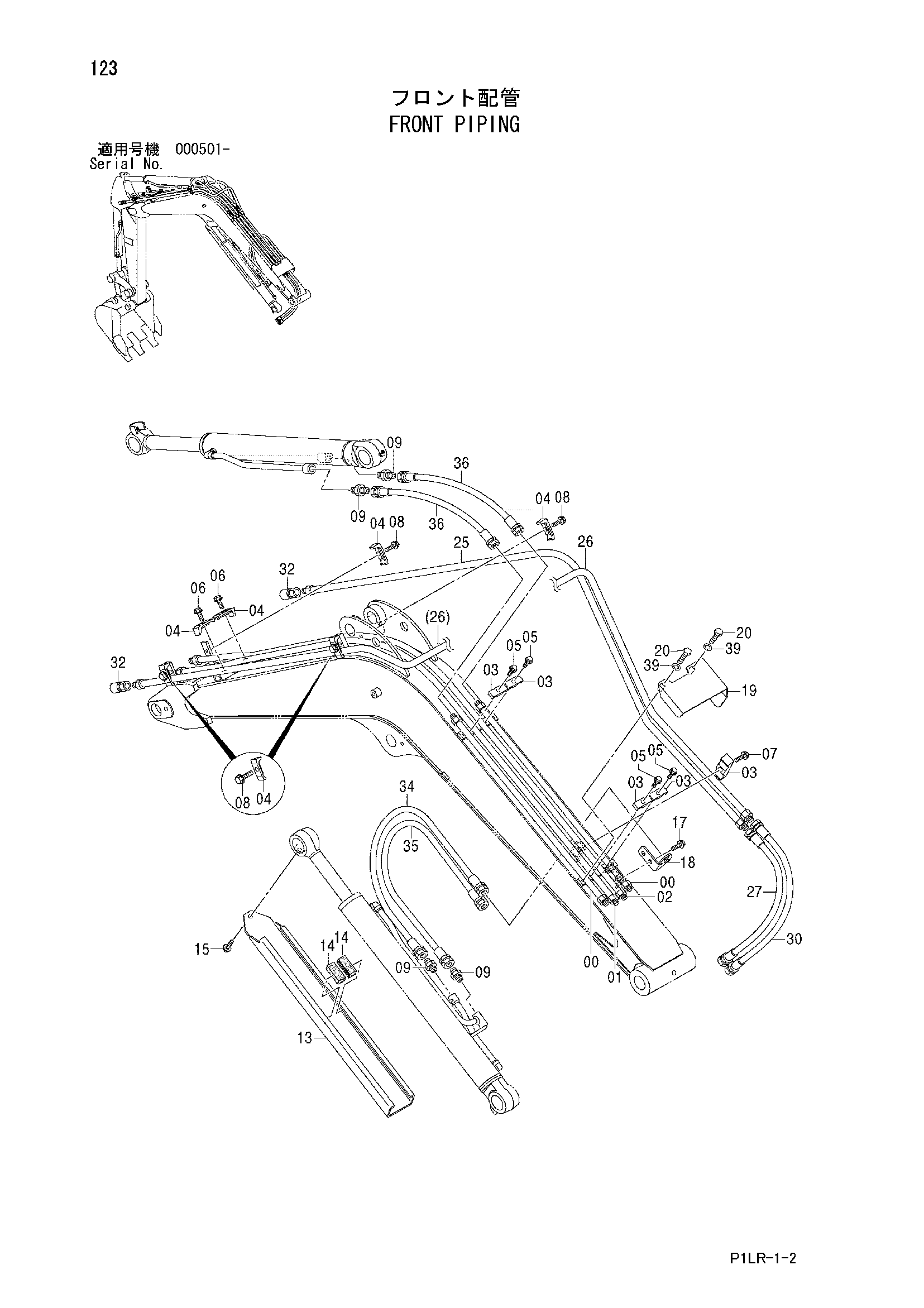

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E9752129 | Трубка | 2 |
| 01 | E8087570 | Трубка | 1 |
| 02 | E8087571 | Трубка | 1 |
| 03 | E4331314 замена: E4633950 | Хомут трубки | 5 |
| 03 | E4633950 | Хомут трубки | 5 |
| 04 | E4331315 | Хомут трубки | 6 |
| 05 | J260835 замена: 4622001 | Болт с шайбой | 4 |
| 05 | 4622001 | Болт с шайбой | 4 |
| 06 | EJ051035 | Болт с шайбой | 2 |
| 07 | J260845 замена: 4622002 | Болт с шайбой | 1 |
| 07 | 4622002 | Болт с шайбой | 1 |
| 08 | EJ051045 | Болт с шайбой | 4 |
| 09 | E4042031 | Адаптер | 4 |
| 09A | E4509180 | Уплотнительное кольцо | 1 |
| 13 | E3070379 | Крышка | 1 |
| 14 | E4352044 | Резиновая прокладка | 2 |
| 15 | EJ051020 | Болт с шайбой | 1 |
| 17 | 4625749 | Болт с шайбой | 2 |
| 18 | E4489070 | Кронштейн | 1 |
| 19 | E8074144 | Крышка | 1 |
| 20 | 4625757 | Болт | 2 |
| 25 | E8087584 | Трубка | 1 |
| 26 | E8087586 | Трубка | 1 |
| 27 | E4610573 | Шланг | 1 |
| 30 | E4610574 | Шланг | 1 |
| 32 | E4425993 | Унион | 2 |
| 34 | E4454926 | Шланг | 1 |
| 35 | E4455765 | Шланг | 1 |
| 36 | E4484844 | Шланг | 2 |
| 39 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
