Электрооборудование (5) — HITACHI ZX25

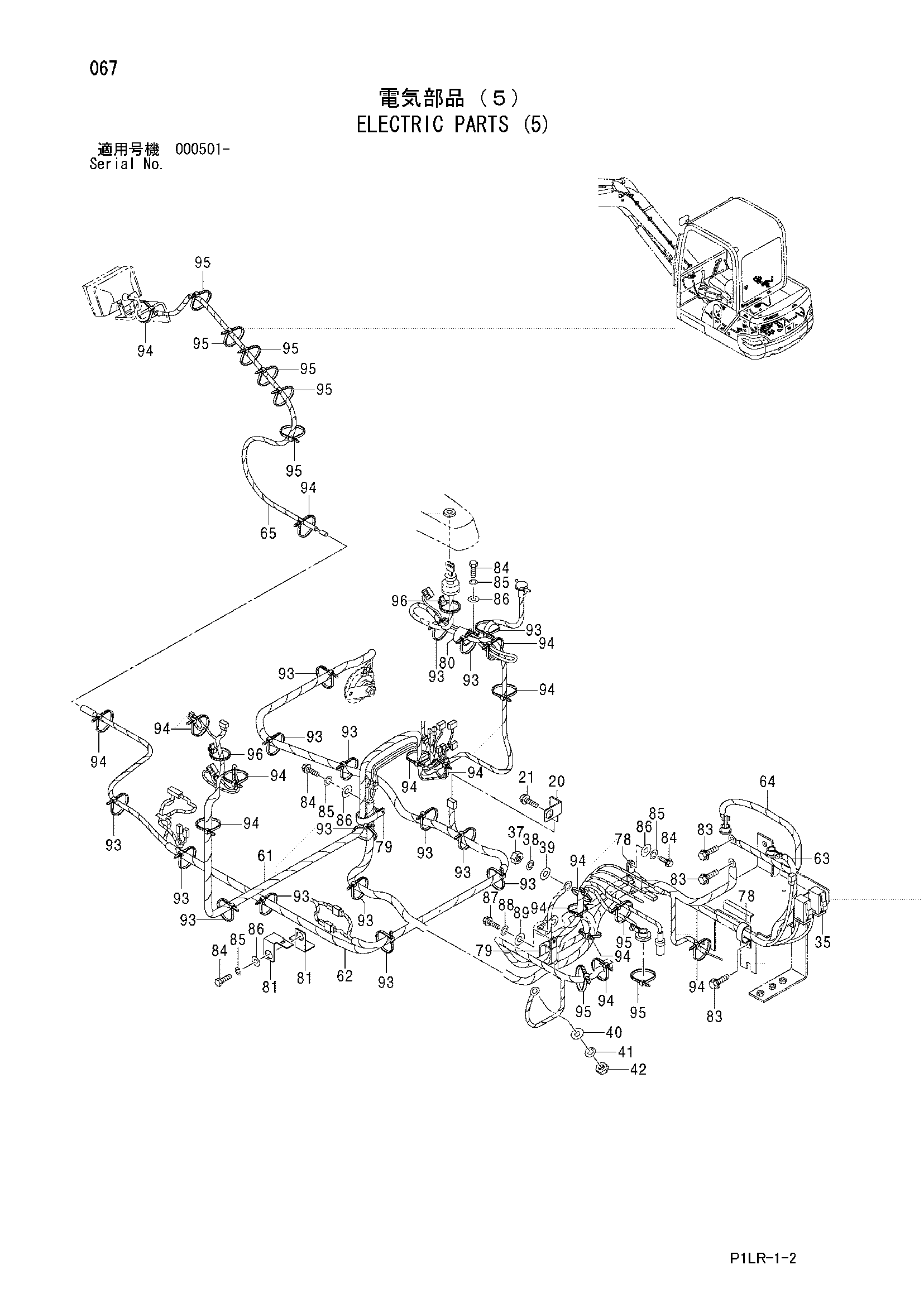

Заводская схема «Электрооборудование (5)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4257159 | Кронштейн | 1 |
| 21 | EJ051020 | Болт с шайбой | 1 |
| 35 | E4331898 | Фусибле-линк | 2 |
| 37 | EJ231106 | Гайка | 1 |
| 38 | EJ252106 | Пружинная шайба | 1 |
| 39 | EJ253106 | Плоская шайба | 1 |
| 40 | EJ231108 | Гайка | 1 |
| 41 | EJ252108 | Пружинная шайба | 1 |
| 42 | EJ253108 | Плоская шайба | 1 |
| 61 | 1030975 | Жгут проводов | 1 |
| 62 | 1030990 | Жгут проводов | 1 |
| 63 | 4479357 | Трос | 1 |
| 64 | 4417776 | Трос | 1 |
| 65 | 4343506 | Жгут проводов | 1 |
| 78 | E4190282 | Зажим | 2 |
| 79 | E4190266 | Зажим | 2 |
| 80 | E4190274 | Зажим | 1 |
| 81 | 4257159 | Кронштейн | 2 |
| 83 | EJ051020 | Болт с шайбой | 3 |
| 84 | EJ971020 | Болт | 4 |
| 85 | EJ252210 | Пружинная шайба | 4 |
| 86 | EJ253110 | Плоская шайба | 4 |
| 87 | 4625756 | Болт | 1 |
| 88 | EJ252108 | Пружинная шайба | 1 |
| 89 | EJ253108 | Плоская шайба | 1 |
| 93 | E4055311 | Ленточный зажим | 16 |
| 94 | E4055312 | Ленточный зажим | 15 |
| 95 | E4326365 | Ленточный зажим | 9 |
| 96 | E4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
