Кабина (1) — HITACHI ZX25

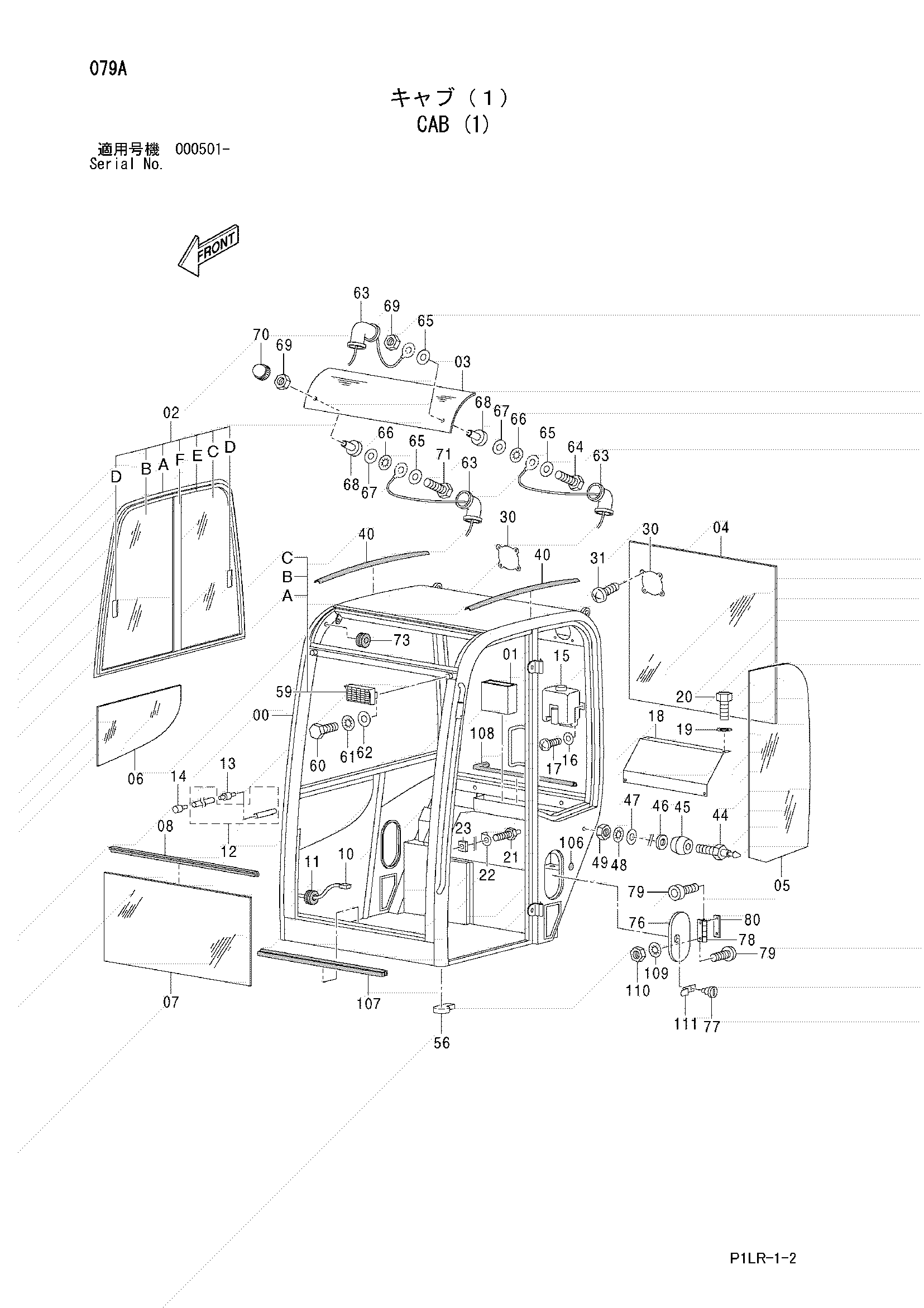

Заводская схема «Кабина (1)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	E4631680	Крышка	1
02	E4607139	Рамка окна	1
03	E4607140	Пластина	1
04	E4607141	Стекло	1
05	E4607142	Стекло	1
06	E4607143	Стекло	1
07	E4607144	Стекло	1
08	E4607145	Уплотнение	1
10	E4607147	Жгут проводов	1
11	E4607148	Втулка руббеер	1
12	E4607149	Трубка	1
13	E4607150	Клапан	1
14	E4607151	Форсунка	1
15	E4607152	Бак шайба	1
16	E4607153	Шайба	2
17	E4607154	Винт	2
18	E4607155	Пластина	1
19	E4607156	Шайба	4
20	E4607157	Винт	4
21	E4607158	Ответная планка	1
22	E4607159	Крышка	1
23	E4607160	Сеатт винт	1
30	E4607167	Пластина	2
31	E4607168	Винт	8
40	E4607177	Уплотнение	2
44	E4607181	Ответная планка	1
45	E4607182	Крышка	1
46	E4607183	Проставка	1
47	E4607184	Шайба	1
48	E4607185	Шайба	1
49	E4607186	Гайка	1
56	E4607193	Пробка	2
59	E4607195	Освещение	1
60	E4607196	Винт	1
61	E4607197	Шайба	1
62	E4607198	Шайба	1
63	E4607199	Защитный чехол	3
64	E4607200	Винт	1
65	E4607201	Шайба	3
66	E4607202	Шайба	2
67	E4607153	Шайба	2
68	E4607203	Гайка	2
69	E4607204	Гайка	2
70	E4607205	Колпачок	1
71	E4607206	Винт	1
73	E4607207	Резиновая втулка	6
76	E4607210	Комер	2
77	E4607211	Шпонка	2
78	E4607212	Петля	2
79	E4607213	Винт	8
80	E4607214	Пластина	2
106	E4607238	Резиновая прокладка	2
107	E4607239	Уплотнение	1
108	E4607240	Уплотнение	1
109	E4607241	Шайба	4
110	E4607242	Гайка	4
111	E4607243	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
