Дополнительный трубопроводы (верхний структуре) — HITACHI ZX25

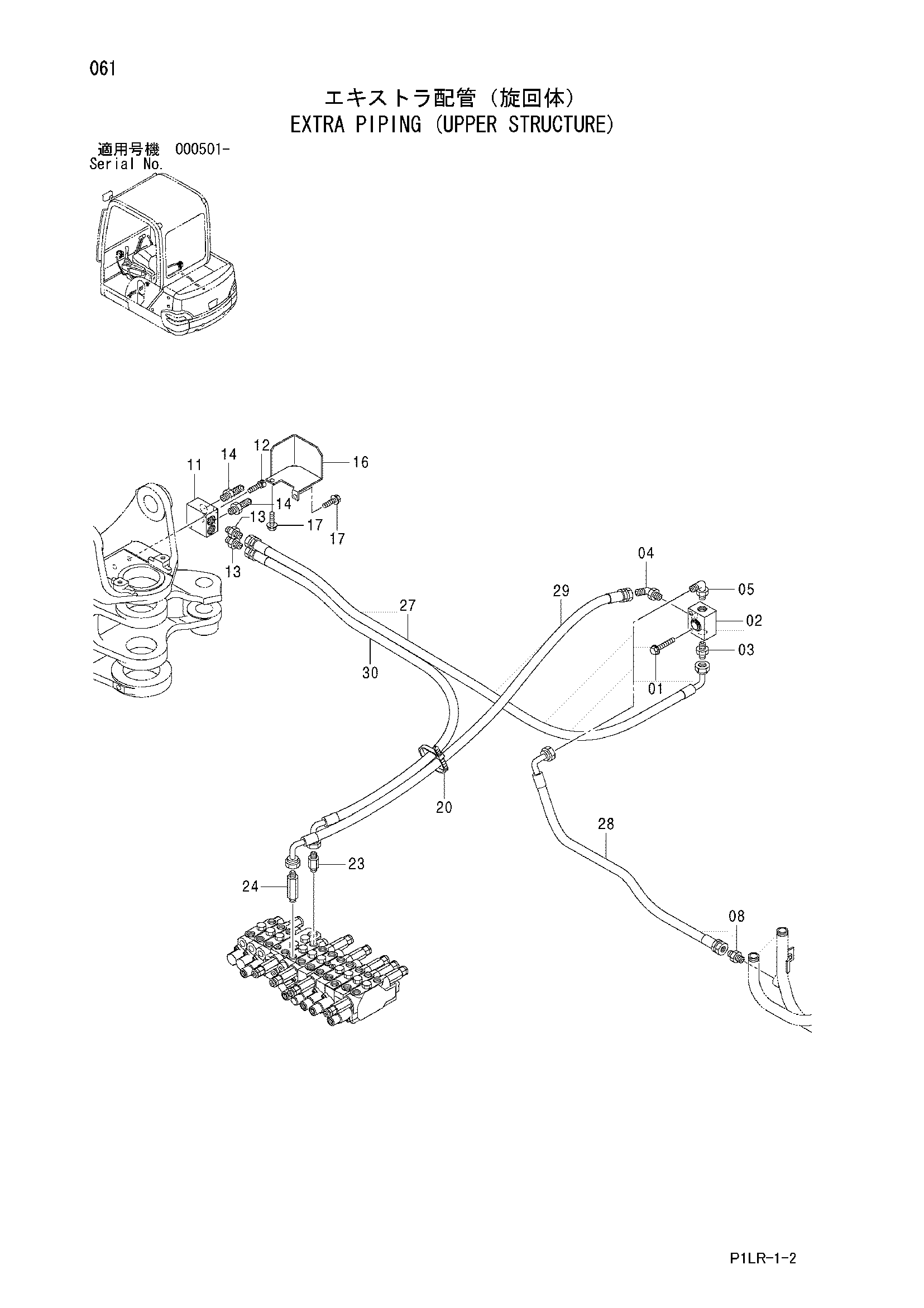

Заводская схема «Дополнительный трубопроводы (верхний структуре)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4625754 | Болт с шайбой | 2 |
| 02 | E4611556 | Клапан селектор | 1 |
| 03 | E4368204 | Адаптер | 1 |
| 03A | E4506418 | Уплотнительное кольцо | 1 |
| 04 | E4094319 | Угловой штуцер | 1 |
| 04A | E4506418 | Уплотнительное кольцо | 1 |
| 05 | E4037760 | Угловой штуцер | 1 |
| 05A | E4506418 | Уплотнительное кольцо | 1 |
| 08 | E4042032 | Адаптер | 1 |
| 08A | E4506418 | Уплотнительное кольцо | 1 |
| 11 | 3091660 | Коллектор | 1 |
| 12 | EJ770845 | Болт с внутренним шестигранником | 2 |
| 13 | E4042031 | Адаптер | 2 |
| 13A | E4509180 | Уплотнительное кольцо | 1 |
| 14 | E4434982 | Угловой штуцер | 2 |
| 14A | E4509180 | Уплотнительное кольцо | 1 |
| 16 | E8088175 | Крышка | 1 |
| 17 | EJ051025 | Болт с шайбой | 2 |
| 20 | E4323613 | Ленточный зажим | 1 |
| 23 | E4368210 | Адаптер | 1 |
| 23A | E4509180 | Уплотнительное кольцо | 1 |
| 24 | E4419496 | Адаптер | 1 |
| 24A | E4509180 | Уплотнительное кольцо | 1 |
| 27 | E4484835 | Шланг (SA) | 1 |
| 28 | E4484836 | Шланг (SB) | 1 |
| 29 | E4484837 | Шланг (SC) | 1 |
| 30 | E4484838 | Шланг (B4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
