Гидроцилиндр стрелы — HITACHI ZX25

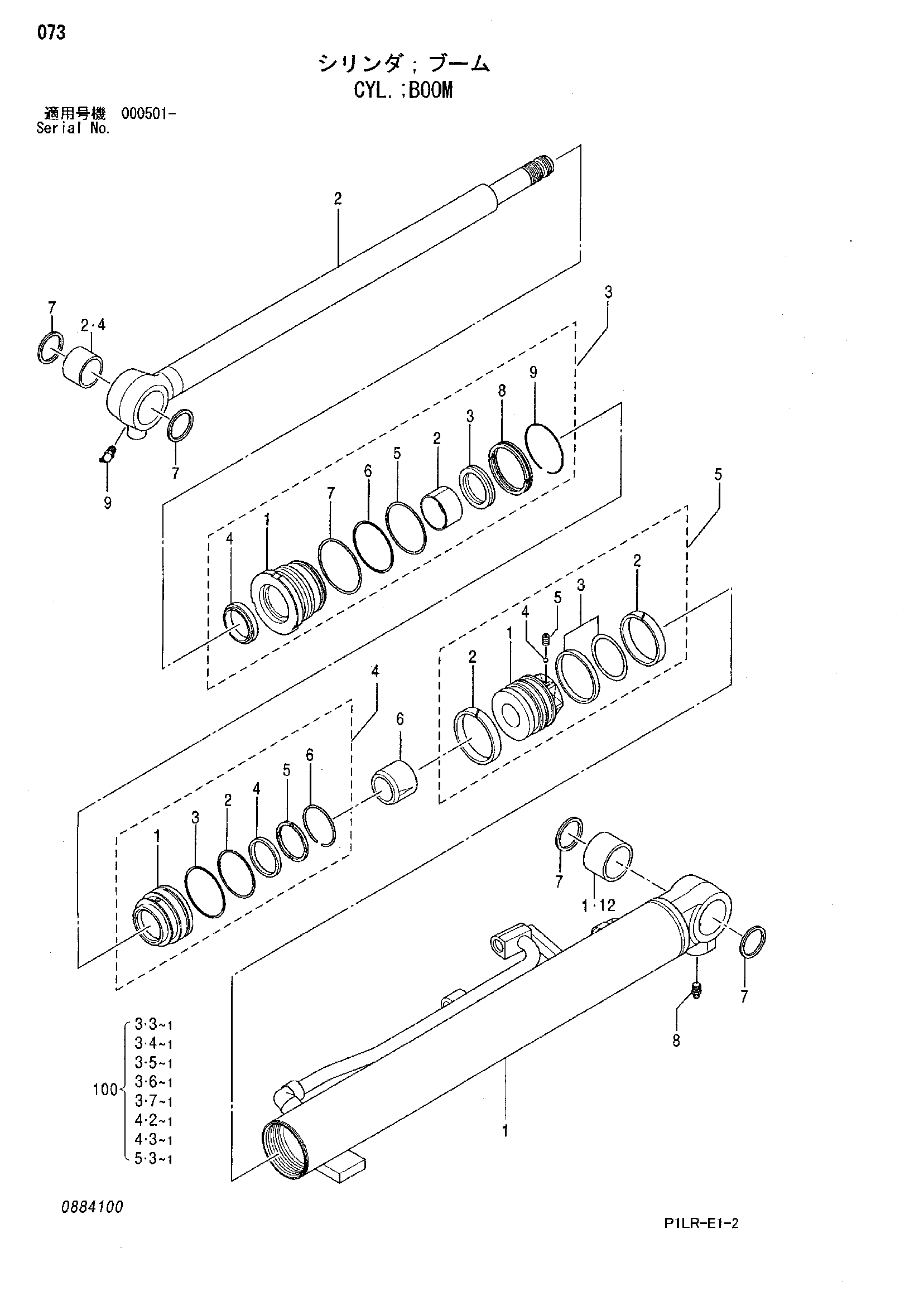

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4467739 | Гидроцилиндр стрелы | 1 | |
| 1 | 0884101 | Труба гидроцилиндра в сборе | 1 |
| 1-12 | 4332740 | Втулка | 1 |
| 2 | 0884102 | Шток поршня в сборе | 1 |
| 2-4 | 4332741 | Втулка | 1 |
| 3 | 0744003 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0495001 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481104 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430903 | Уплотнительное кольцо | 1 |
| 3-6 | 0430902 | Опорное кольцо | 1 |
| 3-7 | 0479007 | Уплотнительное кольцо | 1 |
| 3-8 | 0495002 | Разъём | 1 |
| 3-9 | 0637001 | Ограничитель | 1 |
| 4 | 0744004 | Фиксатор в сборе | 1 |
| 4-1 | 0495004 | Фиксатор | 1 |
| 4-2 | 0430809 | Уплотнительное кольцо | 1 |
| 4-3 | 0430902 | Опорное кольцо | 1 |
| 4-4 | 0494903 | Кольцо амортизатор | 1 |
| 4-5 | 0494904 | Проставка | 1 |
| 4-6 | 0494905 | Ограничитель | 1 |
| 5 | 0744005 | Поршень в сборе | 1 |
| 5-1 | 0495005 | Поршень | 1 |
| 5-2 | 0495006 | Направляющее кольцо | 2 |
| 5-3 | 0495007 | Уплотнительное кольцо | 1 |
| 5-4 | 0429917 | Стальной шарик | 1 |
| 5-5 | 0479012 | Установочный винт | 1 |
| 6 | 0743804 | Амортизирующий подшипник | 1 |
| 7 | 0480915 | Пылезащитное уплотнение | 4 |
| 8 | 0429920 | Пресс-маслёнка | 1 |
| 9 | 0429921 | Пресс-маслёнка | 1 |
| 100 | 0744010 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
