Топливные трубопроводы — HITACHI ZX25

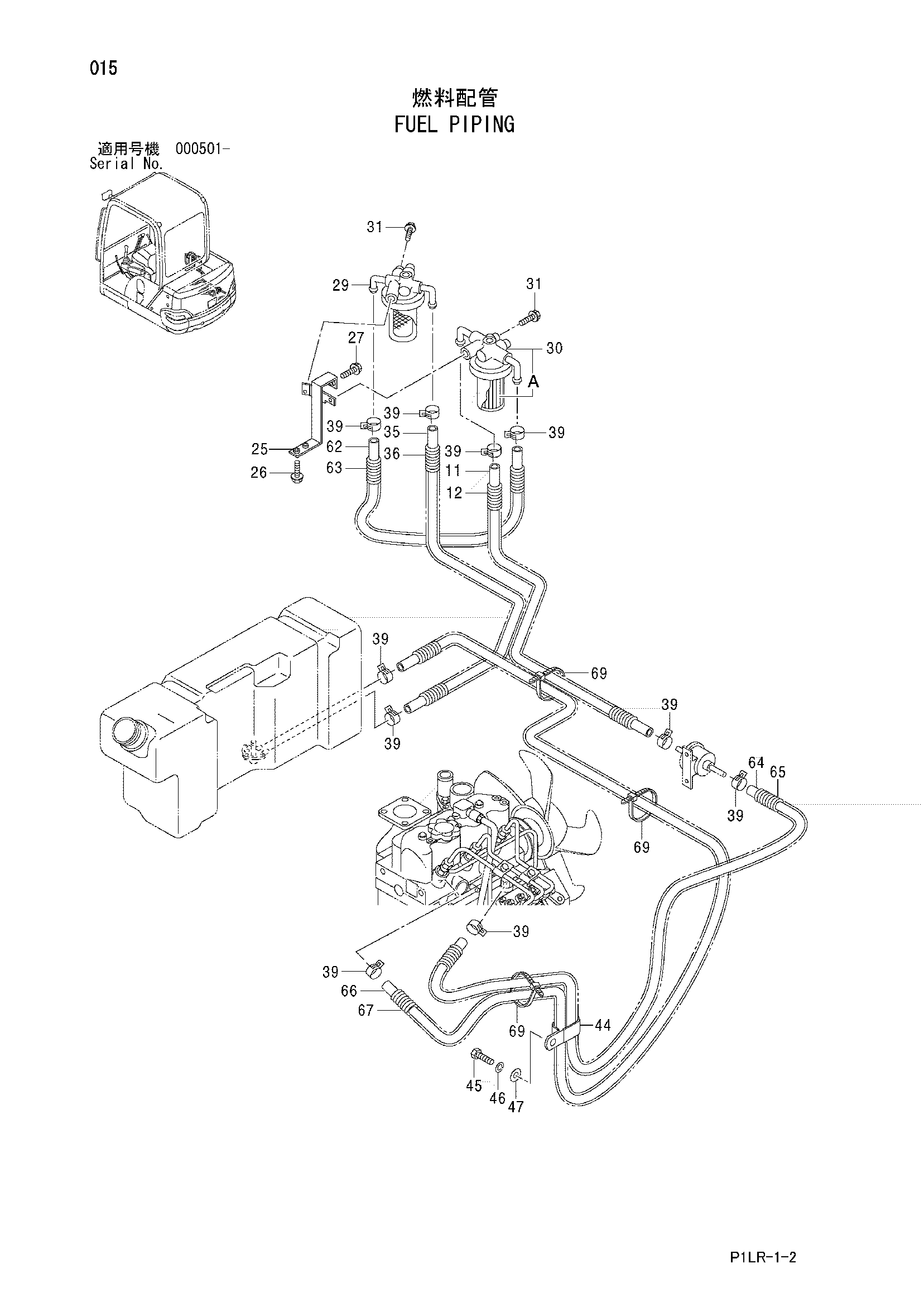

Заводская схема «Топливные трубопроводы» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4309942 | Топливный шланг | 1 |
| 12 | E4296331 | Трубка | 1 |
| 25 | E8090811 | Кронштейн | 1 |
| 26 | 4625752 | Болт с шайбой | 2 |
| 27 | 4625750 | Болт с шайбой | 1 |
| 29 | E4399161 | Фильтр | 1 |
| 30 | E4374591 | Топливный фильтр | 1 |
| 30A | E4454529 | Комплект элемент | 1 |
| 31 | 4625755 | Болт с шайбой | 2 |
| 35 | 4309942 | Топливный шланг | 1 |
| 36 | E4365869 | Трубка | 1 |
| 39 | E4349657 | Хомут шланга | 10 |
| 44 | E4190266 | Зажим | 1 |
| 45 | J901025 | Болт | 1 |
| 46 | A590910 | Пружинная шайба | 1 |
| 47 | A590110 | Плоская шайба | 1 |
| 62 | 4383152 | Топливный шланг | 1 |
| 63 | E4383151 | Трубка | 1 |
| 64 | 4346564 | Топливный шланг | 1 |
| 65 | E4346674 | Трубка | 1 |
| 66 | 4489569 | Топливный шланг | 1 |
| 67 | E4349492 | Трубка | 1 |
| 69 | E4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
