Управление двигателем — HITACHI ZX25

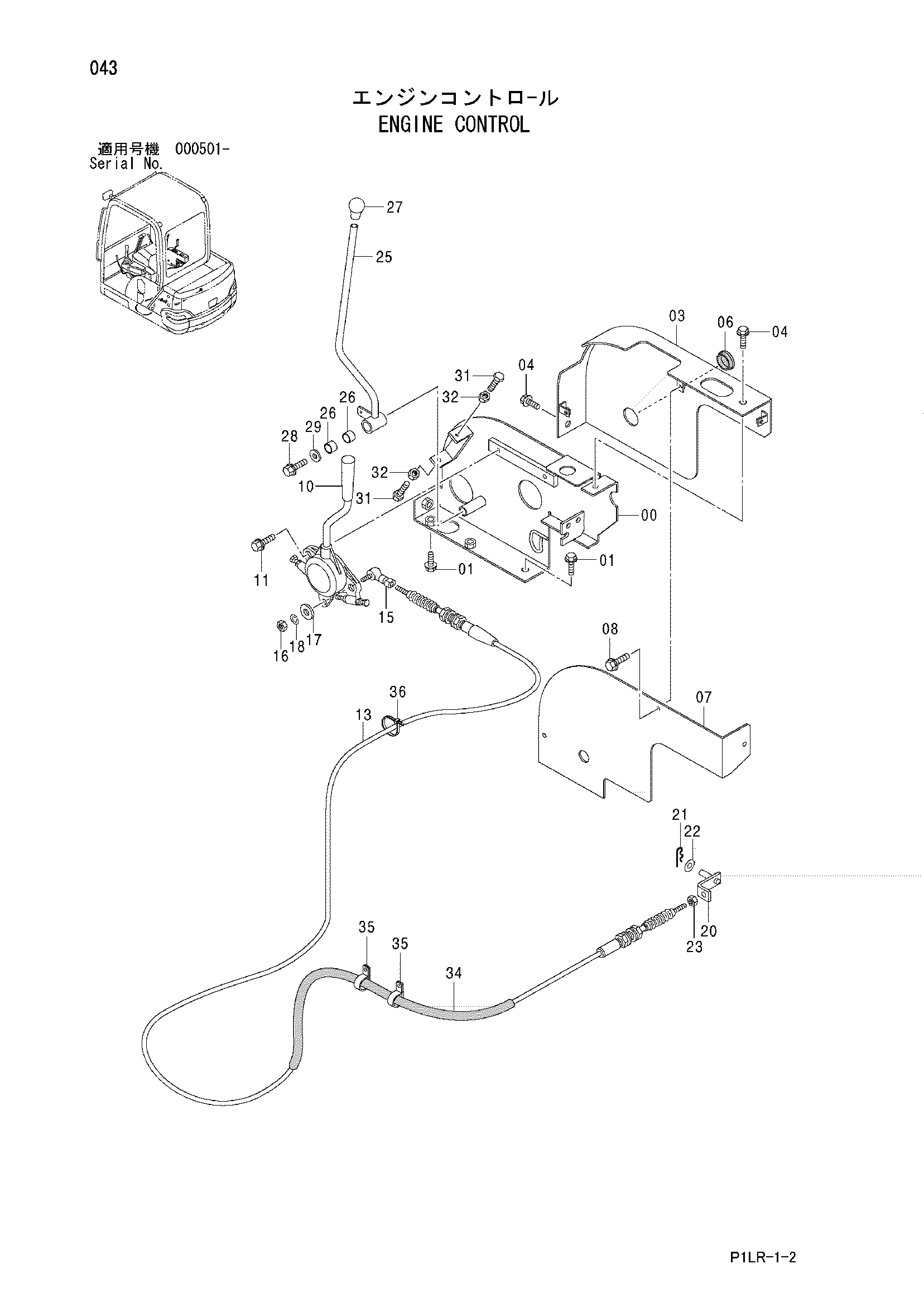

Заводская схема «Управление двигателем» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E7043739 | Кронштейн | 1 |
| 01 | 4618460 | Болт с шайбой | 3 |
| 03 | E7042912 | Крышка | 1 |
| 04 | 4625750 | Болт с шайбой | 2 |
| 06 | E4606668 | Резиновая втулка | 1 |
| 07 | E3095804 | Крышка | 1 |
| 08 | EJ090614 | Болт с шайбой | 3 |
| 10 | 4477901 | Рычаг | 1 |
| 11 | 4618460 | Болт с шайбой | 2 |
| 13 | 4472744 | Трос управления | 1 |
| 15 | E4056016 | Шарнир | 1 |
| 16 | EJ231105 | Гайка | 1 |
| 17 | EJ253105 | Плоская шайба | 1 |
| 18 | EJ252105 | Пружинная шайба | 1 |
| 20 | E9755372 | Кронштейн | 1 |
| 21 | E4022696 | Стопорный палец | 1 |
| 22 | EJ253106 | Плоская шайба | 1 |
| 23 | EJ231105 | Гайка | 1 |
| 25 | E8090810 | Рычаг | 1 |
| 26 | E4280298 | Втулка | 2 |
| 27 | 4399121 | Рукоятка | 1 |
| 28 | 4618460 | Болт с шайбой | 1 |
| 29 | E4477899 | Пластина | 1 |
| 31 | E4282875 | Болт | 2 |
| 32 | EJ231106 | Гайка | 2 |
| 34 | E4484443 | Резиновая прокладка | 1 |
| 35 | E4190275 | Зажим | 2 |
| 36 | E4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
