Масляный радиатор трубопроводы (1) — HITACHI ZX25

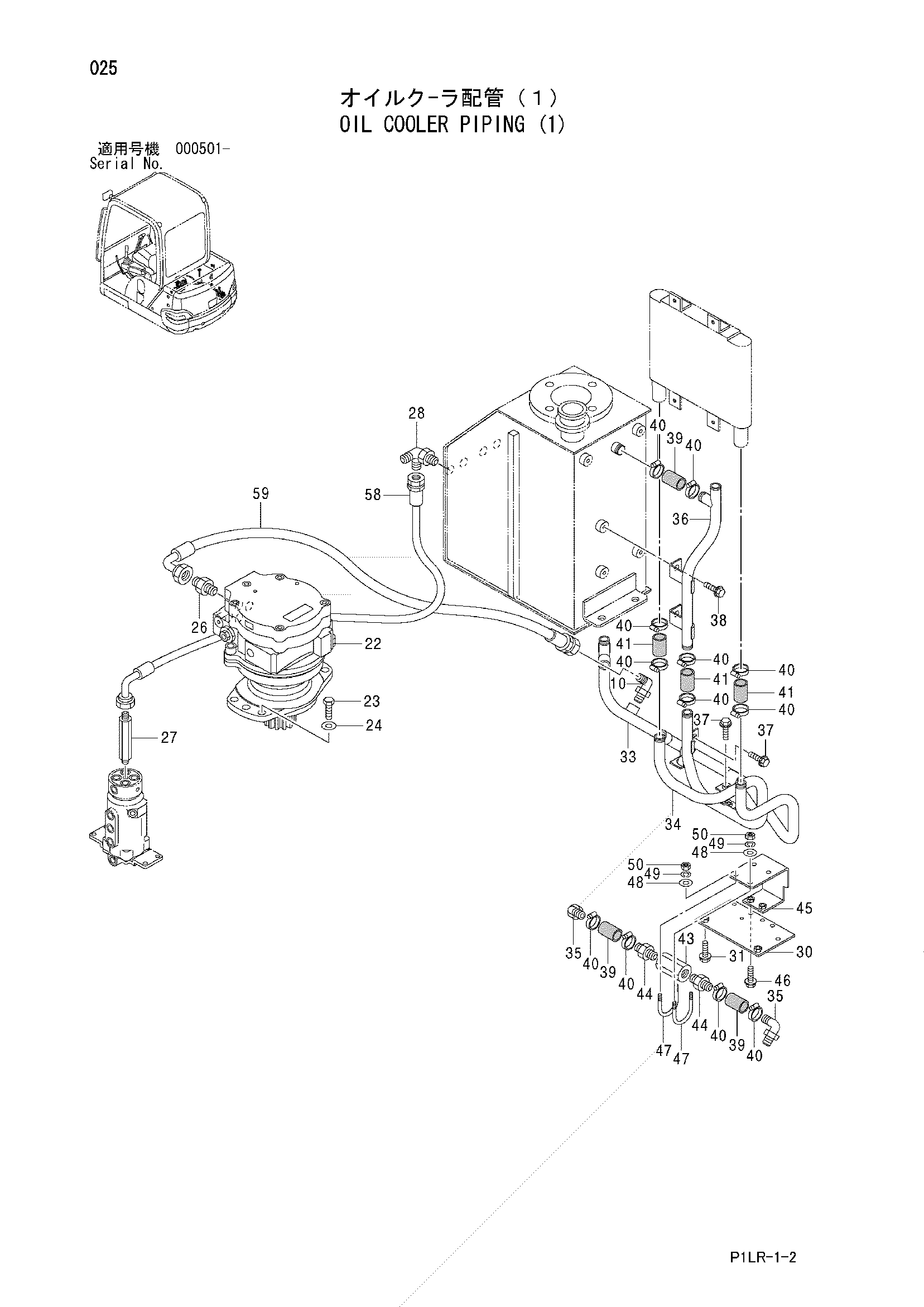

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | E4434985 | Угловой штуцер | 1 |
| 10A | E4506148 | Уплотнительное кольцо | 1 |
| 22 | 4600170 | Гидромотор | 1 |
| 23 | EJ971435 | Болт | 6 |
| 24 | EJ254014 | Шайба | 6 |
| 26 | E4042031 | Адаптер | 1 |
| 26A | E4509180 | Уплотнительное кольцо | 1 |
| 27 | E4442456 | Адаптер | 1 |
| 28 | E4460127 | Тройник | 1 |
| 28A | E4509180 | Уплотнительное кольцо | 1 |
| 30 | E9758567 | Пластина | 1 |
| 31 | EJ051040 | Болт с шайбой | 2 |
| 33 | E8087705 | Обратная трубка | 1 |
| 34 | E8087706 | Обратная трубка | 1 |
| 35 | E4406140 | Угловой штуцер | 2 |
| 35A | E4506418 | Уплотнительное кольцо | 1 |
| 36 | E8090662 | Обратная трубка | 1 |
| 37 | 4618460 | Болт с шайбой | 4 |
| 38 | 4625750 | Болт с шайбой | 2 |
| 39 | E4418644 | Резиновая прокладка | 3 |
| 40 | E4505243 | Хомут шланга | 12 |
| 41 | E4120247 | Резиновый шланг | 3 |
| 43 | 4470696 | Обратный клапан | 1 |
| 44 | E4276935 | Адаптер | 2 |
| 44A | E4506424 | Уплотнительное кольцо | 1 |
| 45 | E8090813 | Кронштейн | 1 |
| 46 | 4618460 | Болт с шайбой | 2 |
| 47 | E4340395 | U-образный болт | 2 |
| 48 | EJ253108 | Плоская шайба | 4 |
| 49 | EJ252108 | Пружинная шайба | 4 |
| 50 | EJ231108 | Гайка | 4 |
| 58 | E4484808 | Шланг (CT) | 1 |
| 59 | E4484809 | Шланг (M) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
