Основные гидролинии (2) — HITACHI ZX25

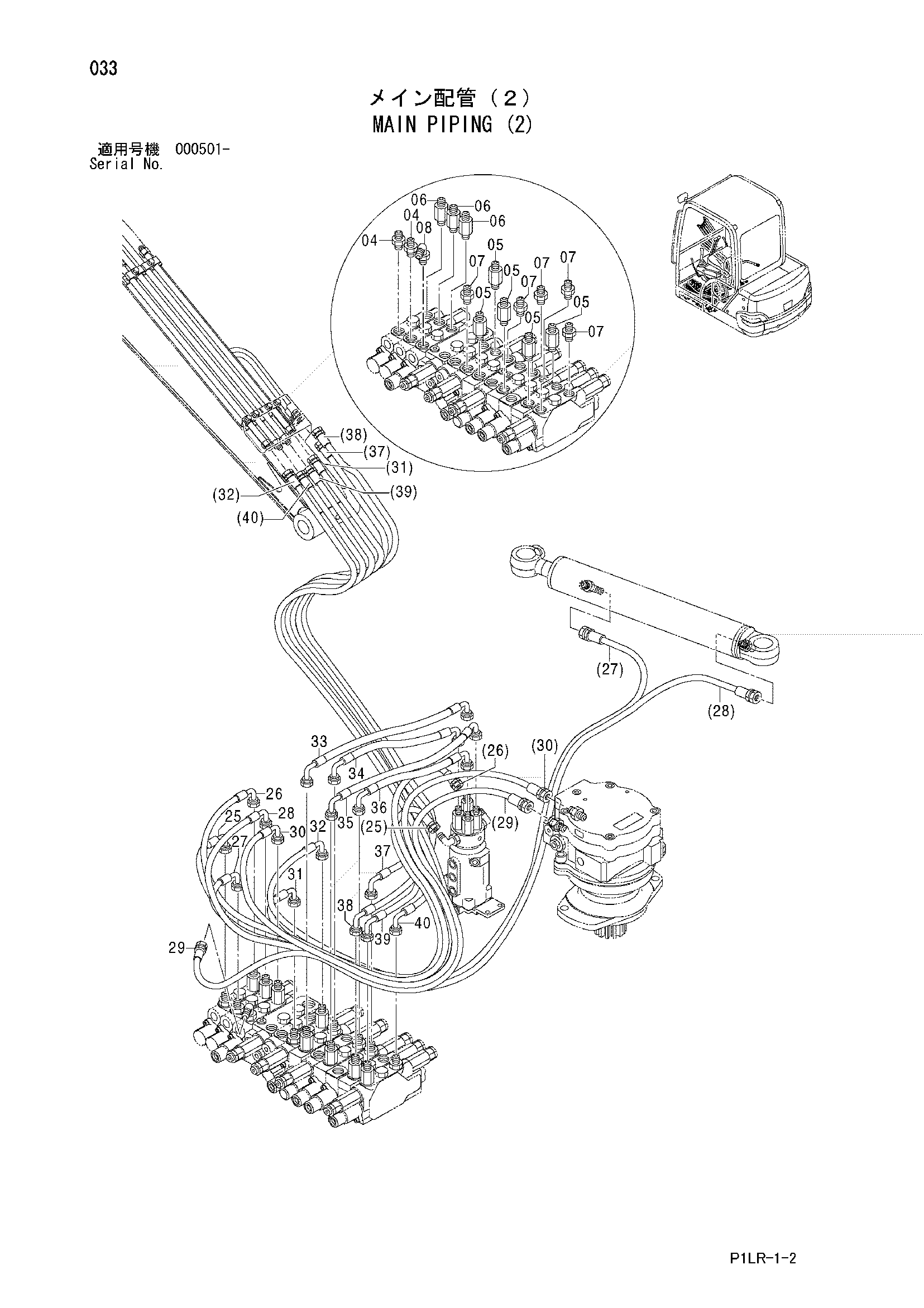

Заводская схема «Основные гидролинии (2)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | E4368206 | Адаптер | 2 |
| 04A | E4509180 | Уплотнительное кольцо | 1 |
| 05 | E4368210 | Адаптер | 5 |
| 05A | E4509180 | Уплотнительное кольцо | 1 |
| 06 | E4368209 | Адаптер | 3 |
| 06A | E4509180 | Уплотнительное кольцо | 1 |
| 07 | E4042031 | Адаптер | 5 |
| 07A | E4509180 | Уплотнительное кольцо | 1 |
| 08 | E4434984 | Угловой штуцер | 1 |
| 08A | E4509180 | Уплотнительное кольцо | 1 |
| 25 | E4484810 | Шланг (A1) | 1 |
| 26 | E4484811 | Шланг (B1) | 1 |
| 27 | E4484812 | Шланг (A2) | 1 |
| 28 | E4484813 | Шланг (B2) | 1 |
| 29 | E4484814 | Шланг (A3) | 1 |
| 30 | E4484815 | Шланг (B3) | 1 |
| 31 | E4484816 | Шланг (A5) | 1 |
| 32 | E4484817 | Шланг (B5) | 1 |
| 33 | E4484818 | Шланг (A6) | 1 |
| 34 | E4484819 | Шланг (B6) | 1 |
| 35 | E4484820 | Шланг (A7) | 1 |
| 36 | E4484821 | Шланг (B7) | 1 |
| 37 | E4484822 | Шланг (B8) | 1 |
| 38 | E4484823 | Шланг (A9) | 1 |
| 39 | E4484824 | Шланг (A10) | 1 |
| 40 | E4484825 | Шланг (B10) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
