Свингпост — HITACHI ZX25

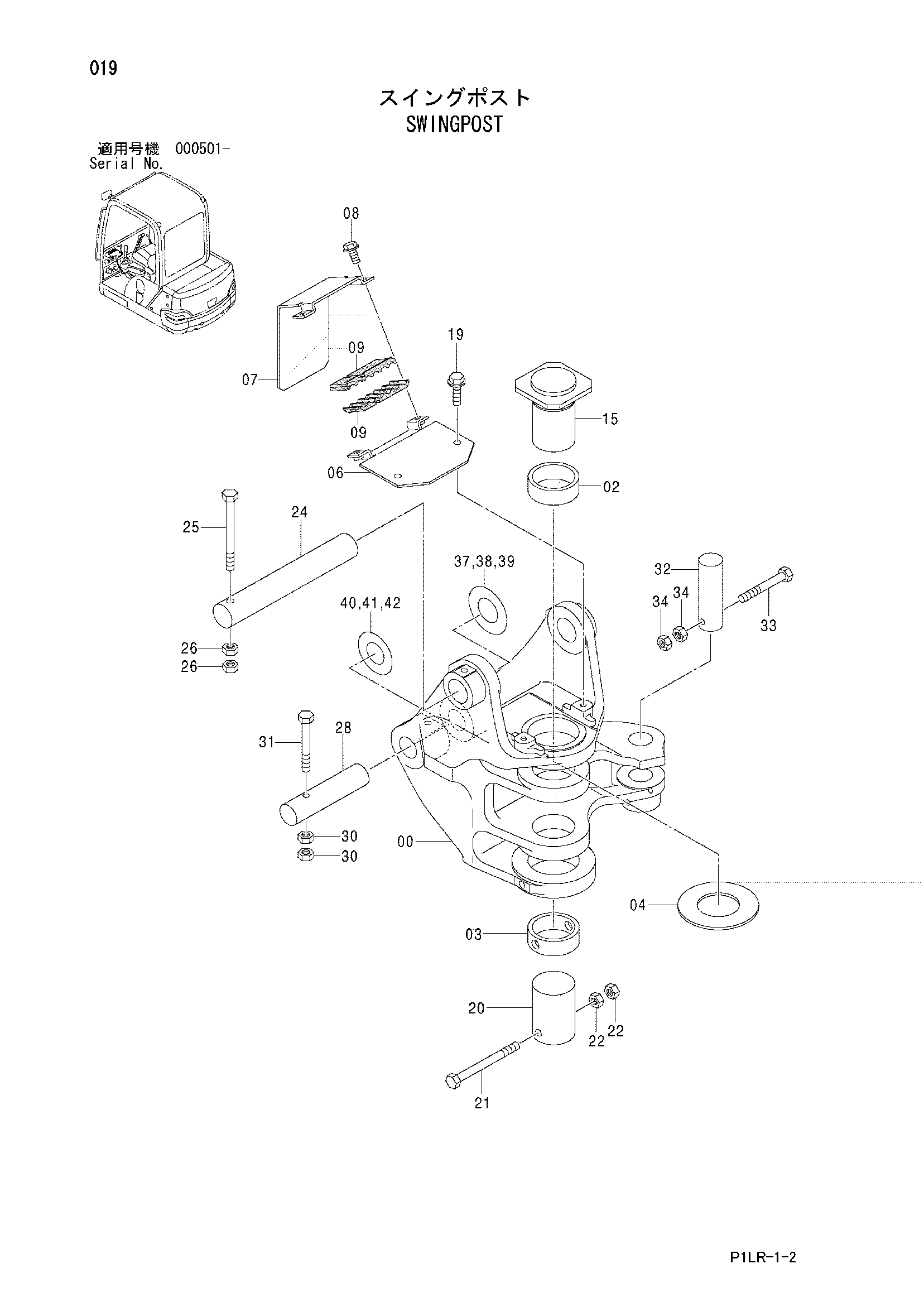

Заводская схема «Свингпост» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E0004534 | Свингпост | 1 |
| 02 | 4416297 | Втулка | 1 |
| 03 | 4473323 | Втулка | 1 |
| 04 | 4416304 | Упорная пластина | 1 |
| 06 | E9758630 | Крышка | 1 |
| 07 | E4472043 | Крышка | 1 |
| 08 | 4625750 | Болт с шайбой | 2 |
| 09 | E4460919 | Резиновая прокладка | 2 |
| 15 | E9761238 | Палец | 1 |
| 19 | EJ051025 | Болт с шайбой | 2 |
| 20 | E4416300 | Палец | 1 |
| 21 | EJ971213 | Болт | 1 |
| 22 | EJ231212 | Гайка | 2 |
| 24 | E4416302 | Палец | 1 |
| 25 | EJ971095 | Болт | 1 |
| 26 | EJ231210 | Гайка | 2 |
| 28 | E4416301 | Палец | 1 |
| 30 | EJ231210 | Гайка | 2 |
| 31 | EJ971095 | Болт | 1 |
| 32 | E4416366 | Палец | 1 |
| 33 | EJ971090 | Болт | 1 |
| 34 | EJ231210 | Гайка | 2 |
| 37 | E4354256 | Регулировочная шайба 0.5mm | 2 |
| 38 | E4354257 | Регулировочная шайба 0.8mm | 2 |
| 39 | E4354258 | Регулировочная шайба 1.0mm | 2 |
| 40 | E4352136 замена: E4367635 | Регулировочная шайба 0.5mm | 2 |
| 40 | E4367635 | Регулировочная шайба 0.5mm | 2 |
| 41 | E4354259 замена: E4367636 | Регулировочная шайба 0.8mm | 2 |
| 41 | E4367636 | Регулировочная шайба 0.8mm | 2 |
| 42 | E4354260 замена: E4367637 | Регулировочная шайба 1.0mm | 2 |
| 42 | E4367637 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
