Крышка (1) — HITACHI ZX25

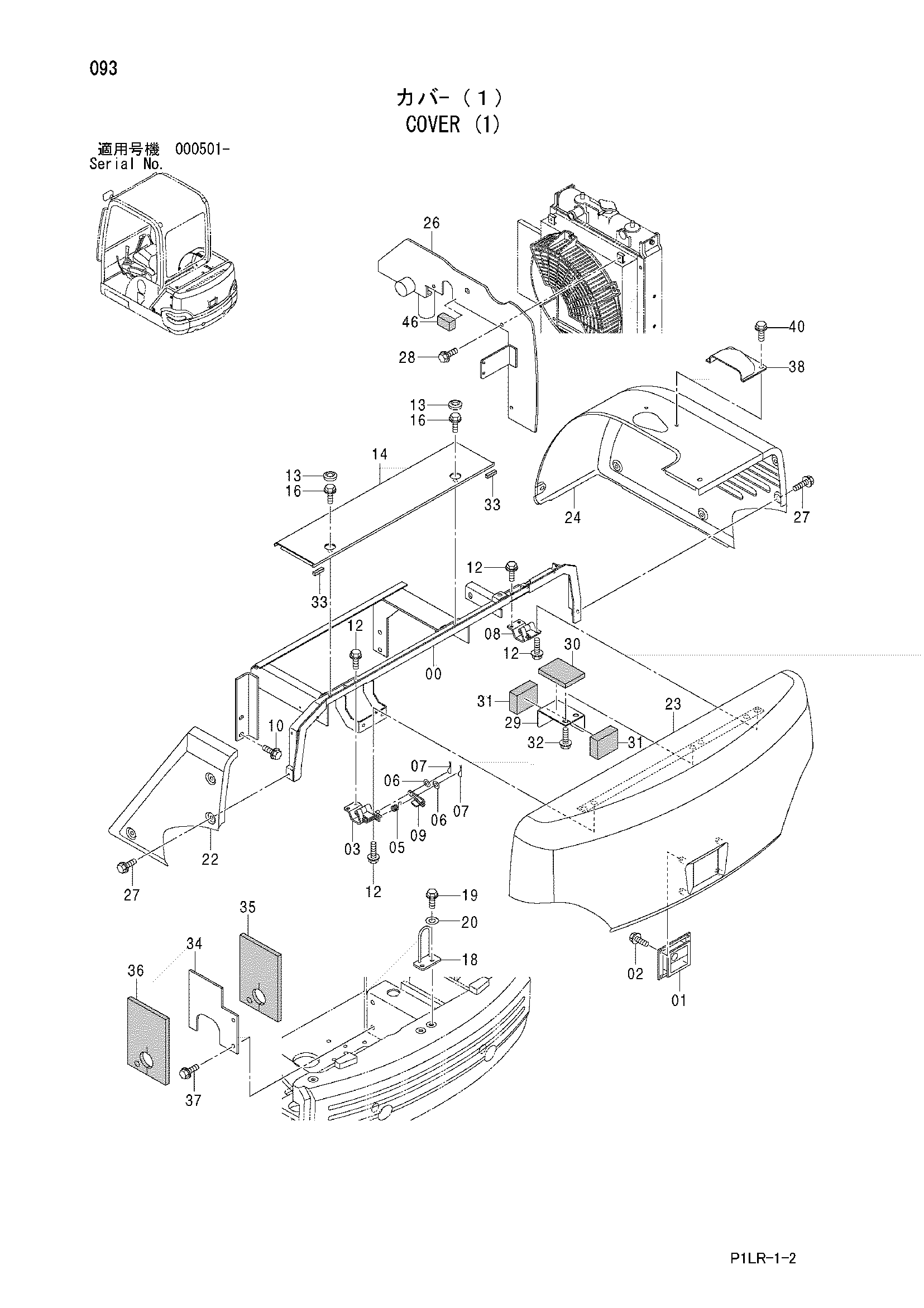

Заводская схема «Крышка (1)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E6020885 | Опора | 1 |
| 01 | 4480410 | Раткх | 1 |
| 02 | EJ090614 | Болт с шайбой | 4 |
| 03 | E8085305 | Петля | 1 |
| 05 | E4463528 | Пружина | 1 |
| 06 | EJ253108 | Плоская шайба | 4 |
| 07 | E4463790 | Стопорный палец | 2 |
| 08 | E4463529 | Петля | 1 |
| 09 | E9760323 | Пластина | 1 |
| 10 | EJ051025 | Болт с шайбой | 4 |
| 12 | 4618460 | Болт с шайбой | 8 |
| 13 | E4606669 | Резиновая втулка | 2 |
| 14 | E8090414 | Крышка | 1 |
| 16 | 4625750 | Болт с шайбой | 2 |
| 18 | E9757617 | Защёлка | 1 |
| 19 | EJ041225 | Болт с шайбой | 2 |
| 20 | EJ253212 замена: 449490 | Плоская шайба | 2 |
| 20 | 449490 | Плоская шайба | 2 |
| 22 | 6021788 | Крышка боковой | 1 |
| 23 | 5008261 | Крышка двигатель | 1 |
| 24 | 6021547 | Крышка боковой | 1 |
| 26 | E7042168 | Крышка | 1 |
| 27 | 4625750 | Болт с шайбой | 9 |
| 28 | EJ090614 | Болт с шайбой | 3 |
| 29 | E4471169 | Крышка | 1 |
| 30 | E4471170 | Резиновая прокладка | 1 |
| 31 | E4471171 | Резиновая прокладка | 1 |
| 31 | E4471171 | Резиновая прокладка | 2 |
| 32 | 4625750 | Болт с шайбой | 2 |
| 33 | E4601928 | Резиновая прокладка | 2 |
| 34 | E4471172 | Пластина | 1 |
| 35 | E4471173 | Резиновая прокладка | 1 |
| 36 | E4487164 | Резиновая прокладка | 1 |
| 37 | 4625750 | Болт с шайбой | 2 |
| 38 | E4600817 | Крышка | 1 |
| 40 | EJ090616 | Болт с шайбой | 2 |
| 46 | E4658516 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
