Рукоять детали (рукоять 1.11m) — HITACHI ZX25

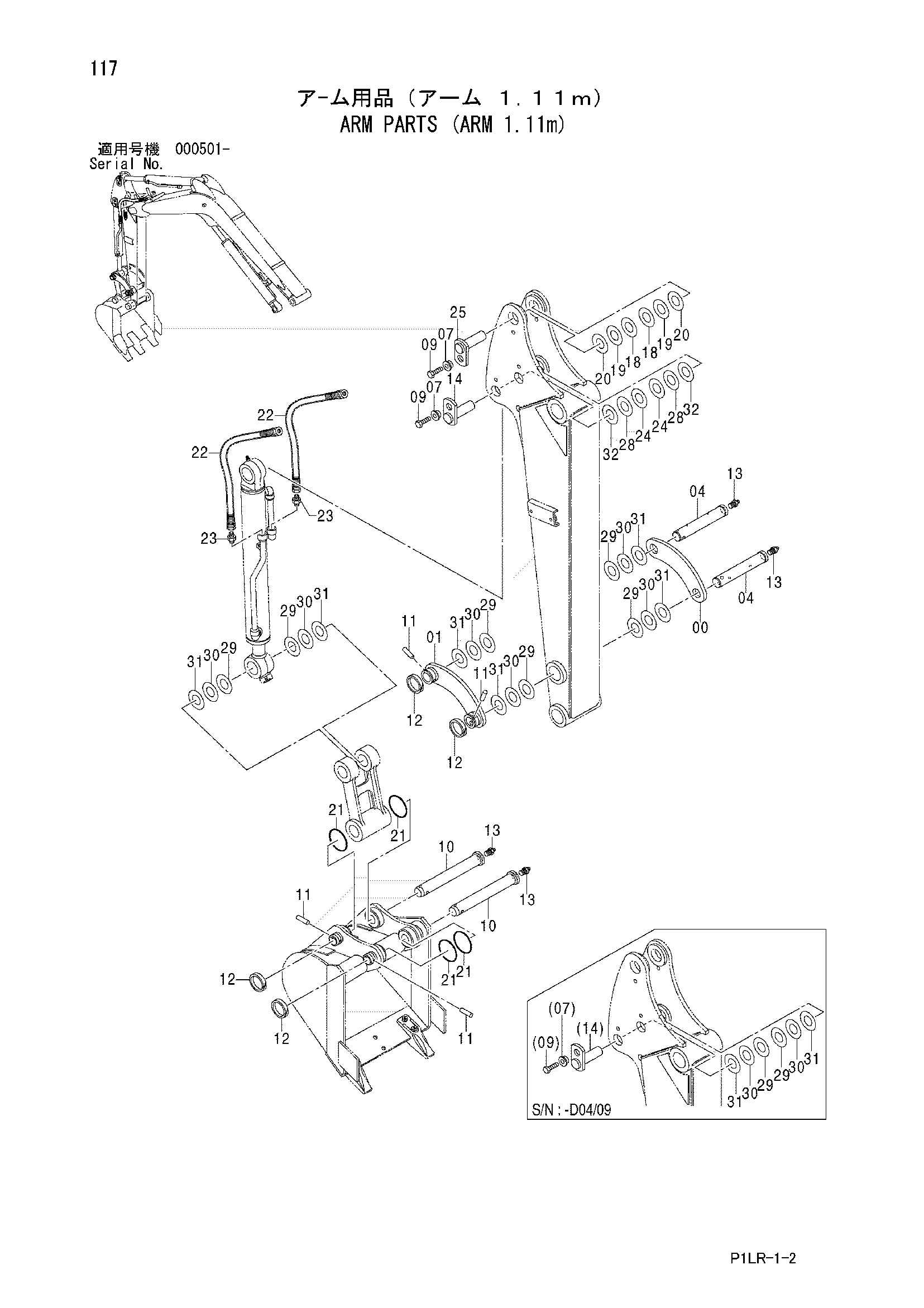

Заводская схема «Рукоять детали (рукоять 1.11m)» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E4332032 | Тяга | 1 |
| 01 | E8058970 | Тяга | 1 |
| 04 | E4332019 | Палец | 2 |
| 07 | E4607706 | Втулка | 2 |
| 09 | EJ971230 | Болт | 2 |
| 10 | E9761257 | Палец | 2 |
| 11 | E4244708 | Палец | 4 |
| 12 | E4351621 | Кольцо | 4 |
| 13 | EJ75481 | Пресс-маслёнка | 4 |
| 14 | E9761236 | Палец | 1 |
| 18 | E4352136 замена: E4367635 | Регулировочная шайба 0.5mm | 2 |
| 18 | E4367635 | Регулировочная шайба 0.5mm | 2 |
| 19 | E4354259 замена: E4367636 | Регулировочная шайба 0.8mm | 2 |
| 19 | E4367636 | Регулировочная шайба 0.8mm | 2 |
| 20 | E4354260 замена: E4367637 | Регулировочная шайба 1.0mm | 2 |
| 20 | E4367637 | Регулировочная шайба 1.0mm | 2 |
| 21 | E4275520 | Уплотнительное кольцо | 4 |
| 22 | E4453165 | Шланг | 2 |
| 23 | E4042031 | Адаптер | 2 |
| 23A | E4509180 | Уплотнительное кольцо | 1 |
| 24 | E4635337 | Регулировочная шайба 0.5mm | 2 |
| 25 | E9761237 | Палец | 1 |
| 28 | E4635338 | Регулировочная шайба 0.8mm | 2 |
| 29 | E4367639 | Регулировочная шайба 0.5mm | 8 |
| 29 | E4367639 | Регулировочная шайба 0.5mm | 6 |
| 30 | E4367640 | Регулировочная шайба 0.8mm | 8 |
| 30 | E4367640 | Регулировочная шайба 0.8mm | 6 |
| 31 | E4367641 | Регулировочная шайба 1.0mm | 8 |
| 31 | E4367641 | Регулировочная шайба 1.0mm | 6 |
| 32 | E4635339 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
