Топливный бак — HITACHI ZX25

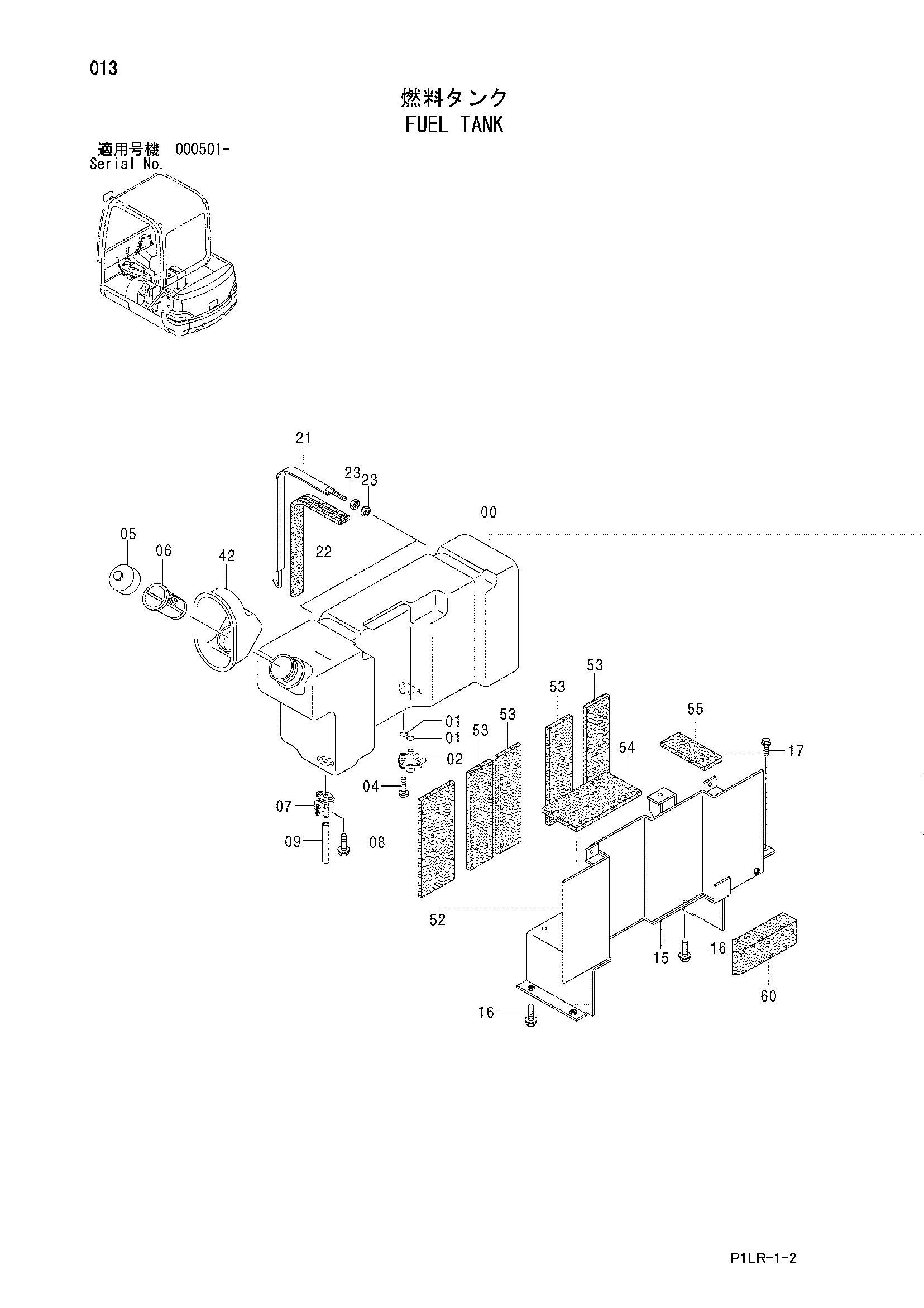

Заводская схема «Топливный бак» для HITACHI ZX25. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E4487758 | Топливный бак | 1 |
| 01 | E4170585 | Уплотнительное кольцо | 2 |
| 02 | 4355689 | Сетчатый фильтр | 1 |
| 04 | EJ670514 | Винт с шайбой | 3 |
| 05 | 4442447 | Колпачок | 1 |
| 06 | 4472918 | Фильтр | 1 |
| 07 | 4358947 | Кран | 1 |
| 08 | EJ090614 | Болт с шайбой | 2 |
| 09 | 4487129 | Топливный шланг | 1 |
| 15 | E6021543 | Кронштейн | 1 |
| 16 | EJ051035 | Болт с шайбой | 3 |
| 17 | EJ051025 | Болт с шайбой | 1 |
| 21 | E9760563 | Ремень | 2 |
| 22 | E4487147 | Резиновая прокладка | 2 |
| 23 | EJ231210 | Гайка | 4 |
| 42 | E2047786 | Трай | 1 |
| 52 | E4488082 | Резиновая прокладка | 1 |
| 53 | E4488083 | Резиновая прокладка | 4 |
| 54 | E4488084 | Резиновая прокладка | 1 |
| 55 | E4488085 | Резиновая прокладка | 1 |
| 60 | E4479899 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX25 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
