Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"X1") — HITACHI ZX240N-3FAMS

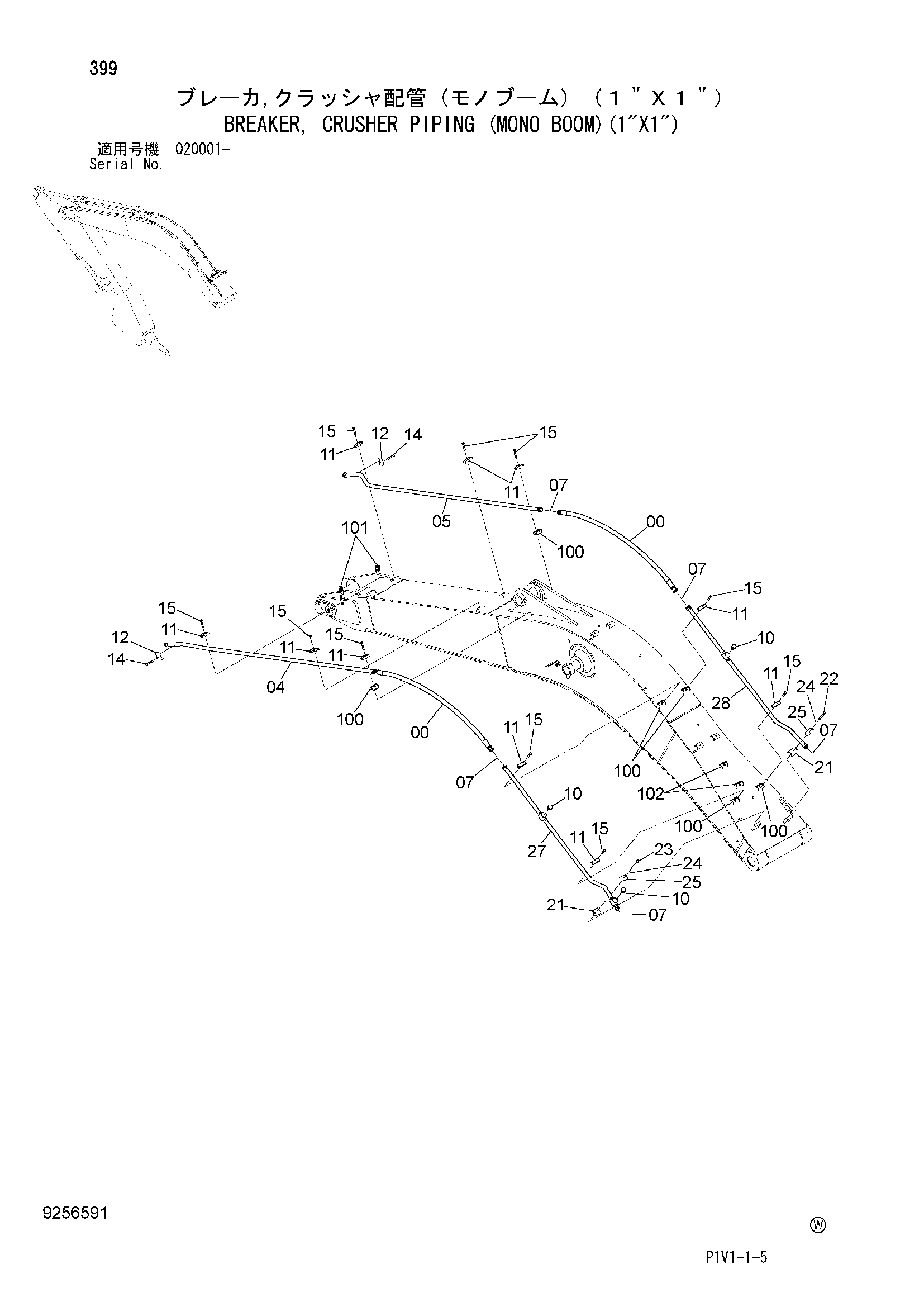

Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"X1")» для HITACHI ZX240N-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650823 | Шланг | 2 |
| 04 | 8053188 | Трубка | 1 |
| 05 | 8053189 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 4113926 | Пробка | 3 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 10 |
| 12 | 4190127 | Хомут трубки | 2 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271275 | Болт с шайбой | 10 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 21 | 9764772 | Кронштейн | 2 |
| 22 | J901206 | Болт | 1 |
| 23 | J901208 | Болт | 1 |
| 24 | A590112 | Плоская шайба | 2 |
| 25 | 4190127 | Хомут трубки | 2 |
| 27 | 8105120 | Трубка | 1 |
| 28 | 8105841 | Трубка | 1 |
| 100 | 9765301 | Седло винта | 6 |
| 101 | 9765654 | Седло винта | 2 |
| 102 | 9765007 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240N-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
