Стрела угол датчик — HITACHI ZX240N-3-HCME

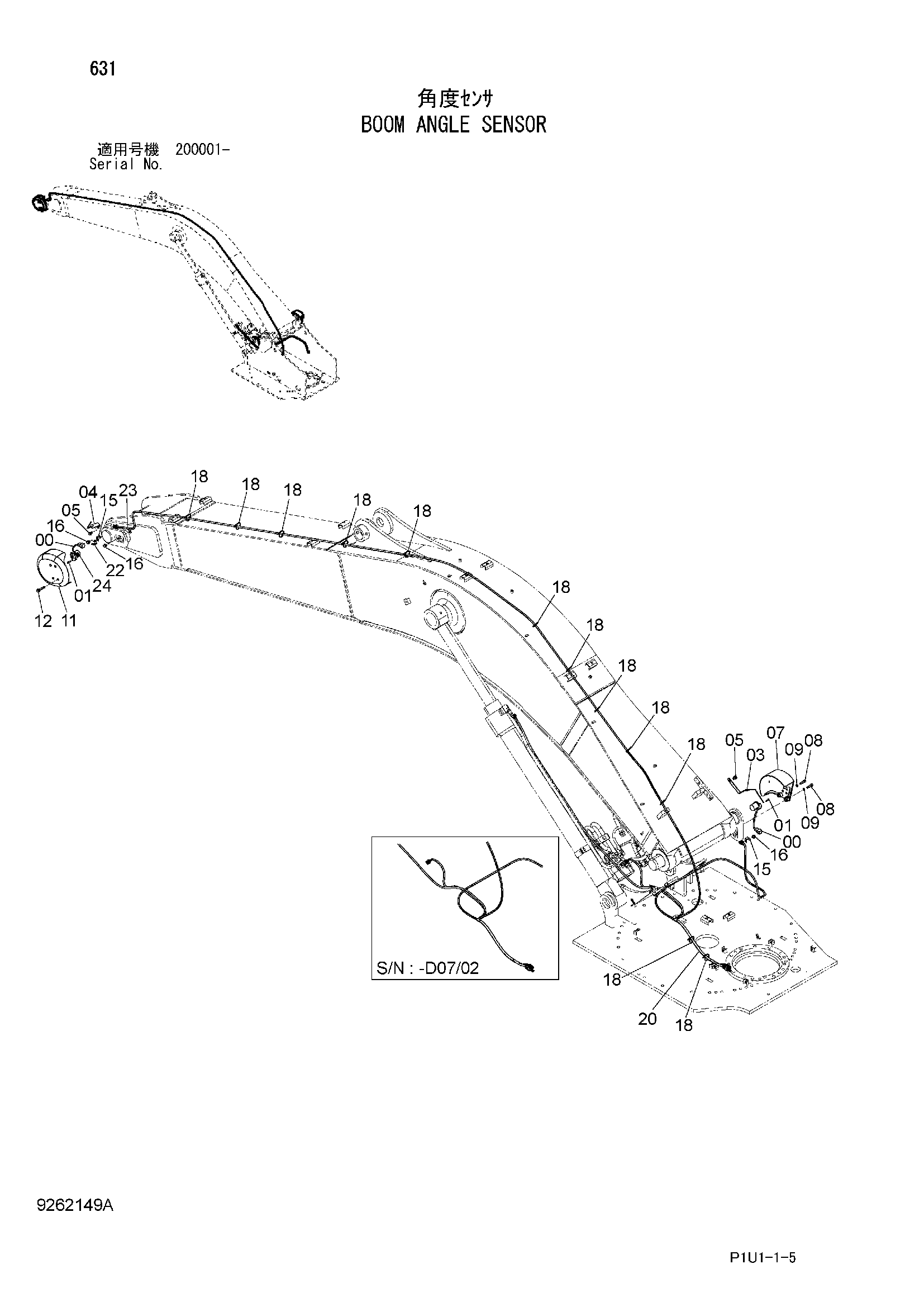

Заводская схема «Стрела угол датчик» для HITACHI ZX240N-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 2 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 03 | 8101993 | Рычаг | 1 |
| 04 | 8081498 | Рычаг | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8104459 | Крышка | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 11 | 8101520 | Крышка | 1 |
| 12 | J271065 | Болт с шайбой | 4 |
| 12A | J901065 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 4381930 | Кронштейн | 2 |
| 16 | J271016 | Болт с шайбой | 3 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4121859 | Ленточный зажим | 10 |
| 18 | 4121859 | Ленточный зажим | 12 |
| 20 | 2053348 | Жгут проводов | 1 |
| 20 | 2054876 | Жгут проводов | 1 |
| 22 | 4355515 | Кронштейн | 1 |
| 23 | 4190261 | Зажим | 1 |
| 24 | 4163044 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240N-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
