Гидромотор (ход) — HITACHI ZX240N-3-HCME

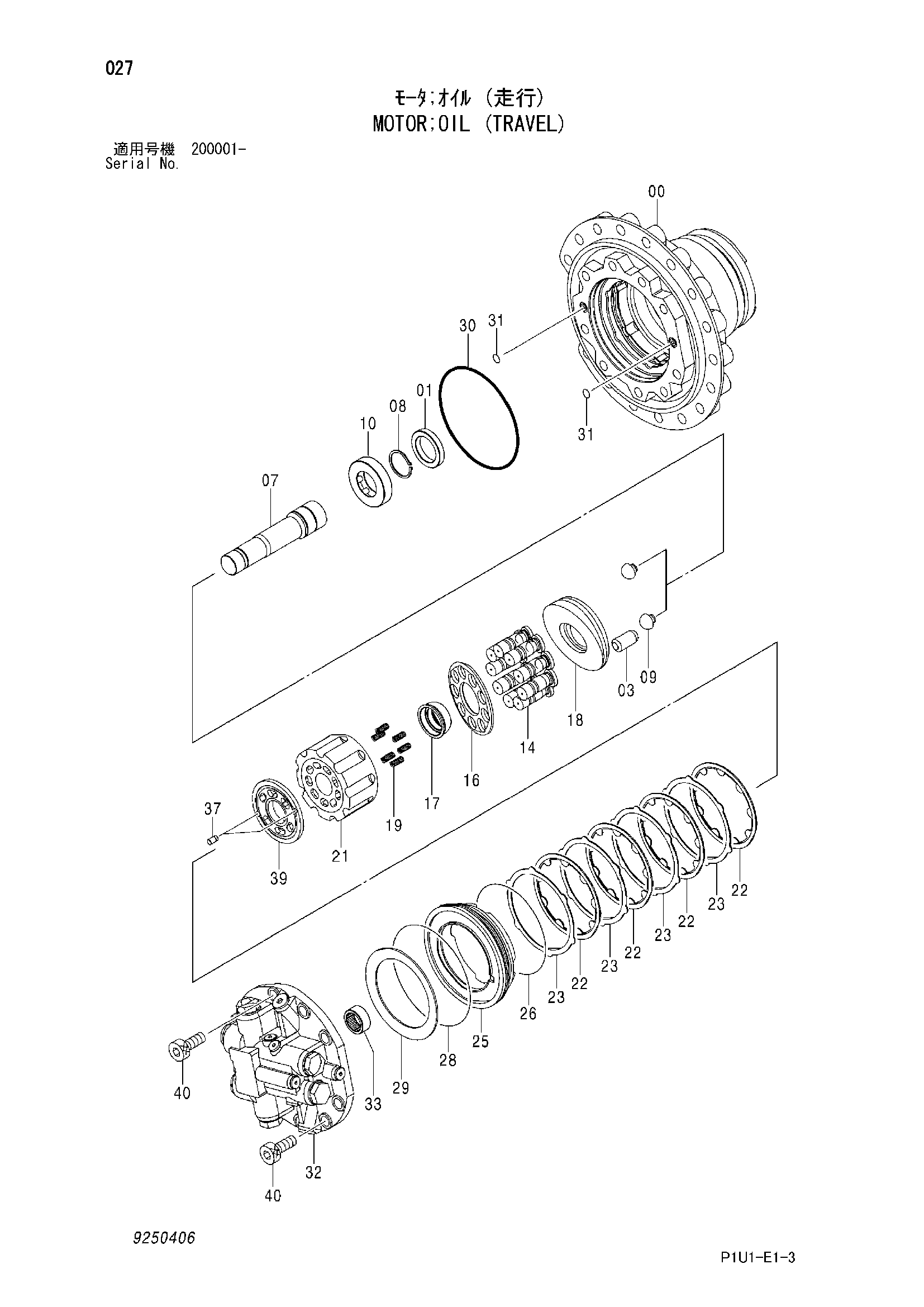

Заводская схема «Гидромотор (ход)» для HITACHI ZX240N-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9250406 замена: 9226344 | Гидромотор | 1 | |
| 9226344 | Гидромотор | 1 | |
| 00 | 1032884 | Корпус | 1 |
| 01 | 4613831 | Масляное уплотнение | 1 |
| 03 | 4601724 | Поршень | 1 |
| 07 | 2049166 | Вал | 1 |
| 08 | 959499 | Стопорное кольцо | 1 |
| 09 | 4600108 | Палец | 2 |
| 10 | 4600133 | Роликовый подшипник | 1 |
| 14 | 8099321 | Поршень | 9 |
| 16 | 3081570 | Фиксатор | 1 |
| 17 | 4397757 | Втулка | 1 |
| 18 | 2049256 | Пластина свасх | 1 |
| 19 | 4396747 | Пружина сжатия | 6 |
| 21 | 2051451 | Ротор | 1 |
| 22 | 3081593 | Пластина фрикционный | 4 |
| 23 | 3081592 | Пластина | 4 |
| 25 | 3081595 | Поршень | 1 |
| 26 | 4396775 | Уплотнительное кольцо | 1 |
| 28 | 4396774 | Уплотнительное кольцо | 1 |
| 29 | 3081594 | Тарельчатая пружина | 1 |
| 30 | 4420958 | Уплотнительное кольцо | 1 |
| 31 | 4506415 | Уплотнительное кольцо | 2 |
| 32 | 9247662 замена: 9260003 | Тормозной клапан | 1 |
| 32 | 9260003 | Тормозной клапан | 1 |
| 33 | 4631910 | Игольчатый подшипник | 1 |
| 37 | 4630921 | Установочный штифт | 2 |
| 39 | 3106481 | Пластина клапан | 1 |
| 40 | M341850 | Болт с внутренним шестигранником | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240N-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
