Вспомогательный трубопроводы (2.91m рукоять) — HITACHI ZX240N-3-HCME

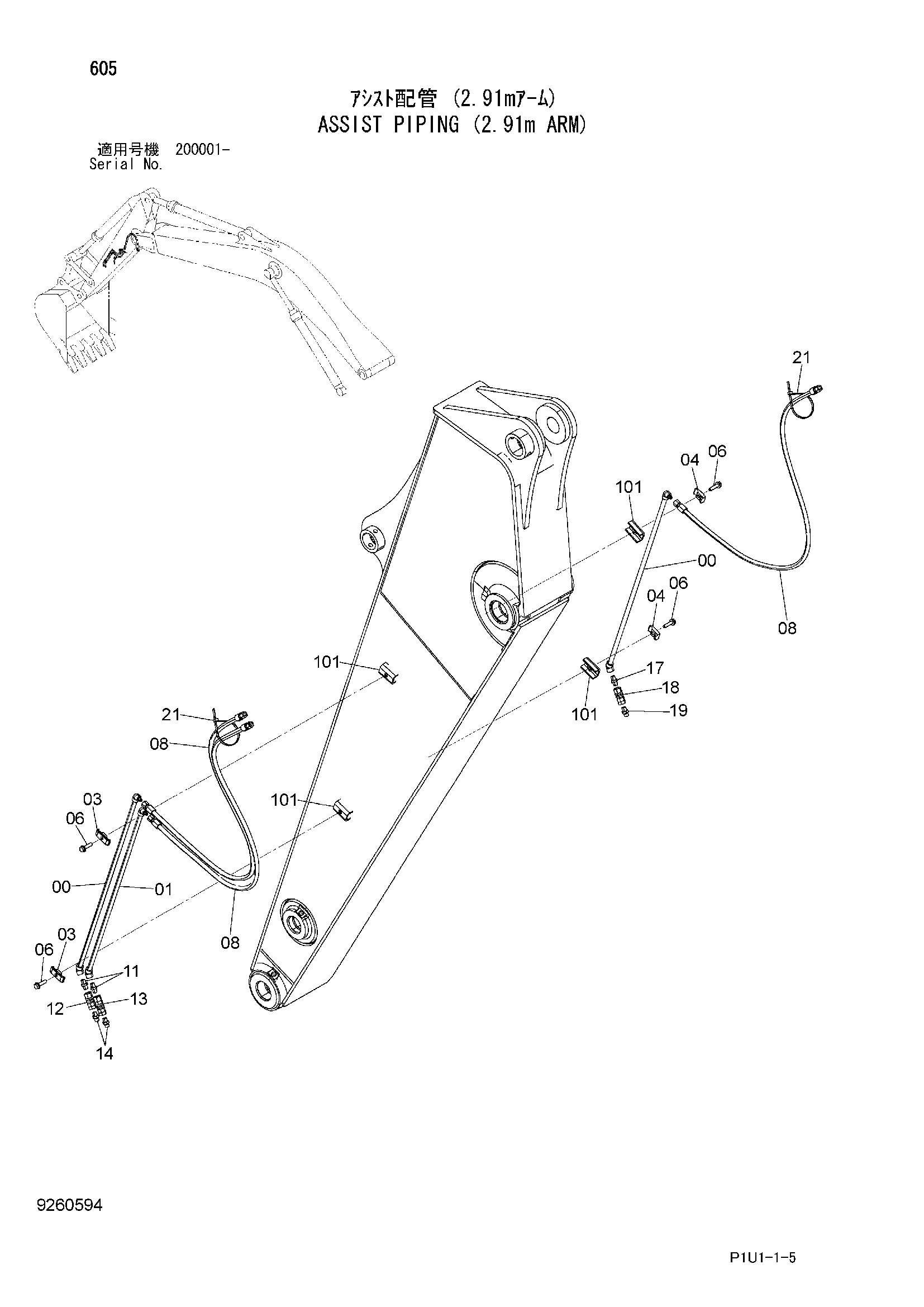

Заводская схема «Вспомогательный трубопроводы (2.91m рукоять)» для HITACHI ZX240N-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079434 | Трубка | 2 |
| 01 | 8079436 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 2 |
| 06 | J271250 | Болт с шайбой | 4 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4462707 | Шланг | 3 |
| 11 | 94-1702 | Адаптер | 2 |
| 12 | 4232933 | Самоуплотняющееся соединение | 1 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 4059552 | Самоуплотняющееся соединение | 1 |
| 13A | 4644532 | Пылезащитный колпачок | 1 |
| 13B | 4644533 | Пылезащитный колпачок | 1 |
| 14 | 94-1302 | Адаптер | 2 |
| 17 | 94-1702 | Адаптер | 1 |
| 18 | 4059552 | Самоуплотняющееся соединение | 1 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 94-1302 | Адаптер | 1 |
| 21 | 4121859 | Ленточный зажим | 2 |
| 101 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240N-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
