Бортовой редуктор — HITACHI ZX240LC-HHE

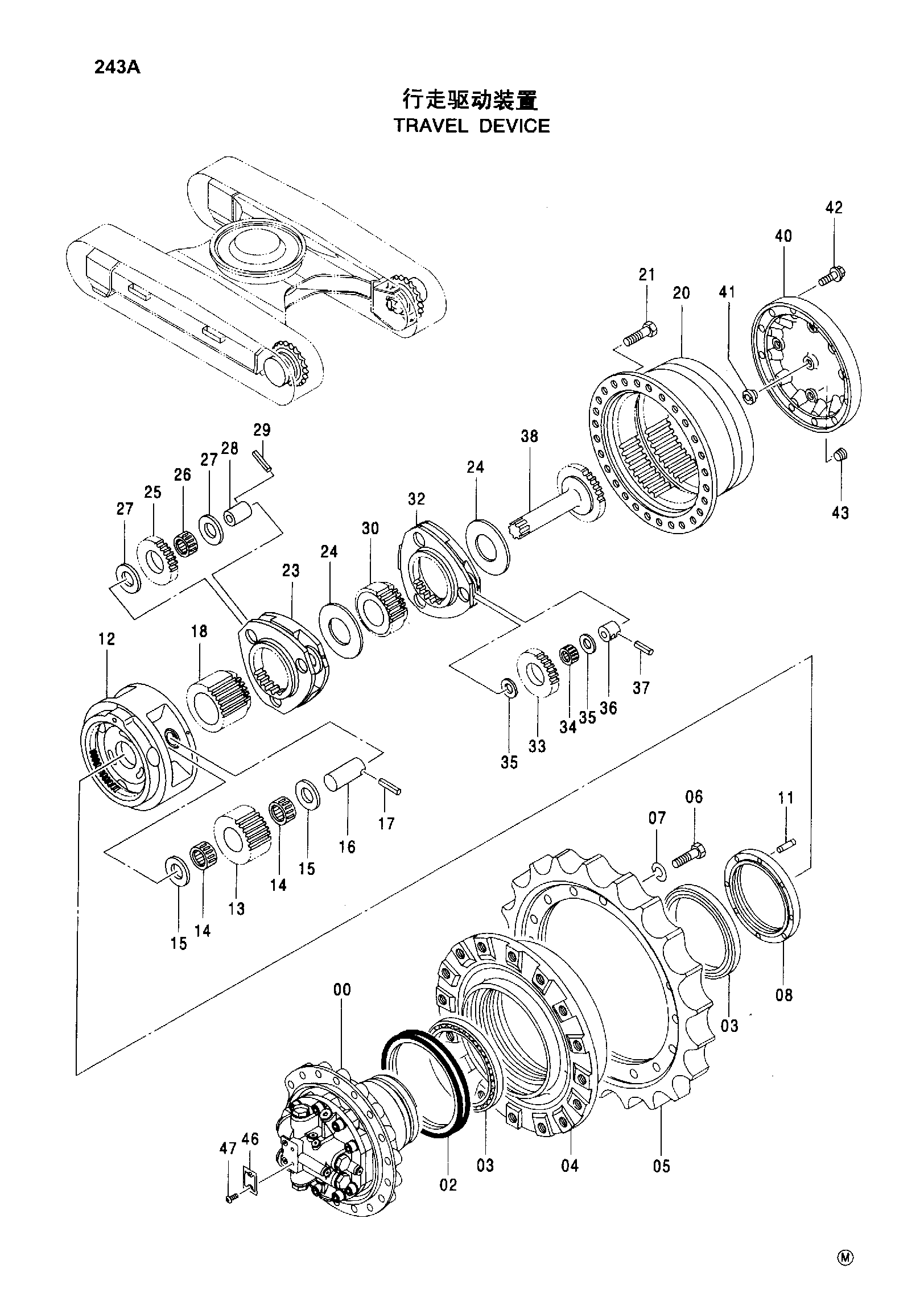

Заводская схема «Бортовой редуктор» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9181678 замена: 9195245	Бортовой редуктор	2
	9195245	Бортовой редуктор	2
00	9190294 замена: 9196318	Гидромотор	1
00	9196318	Гидромотор	1
02	4114753	Комплект уплотнений	1
03	4246793	Роликовый подшипник	2
04	1027152	Барабан	1
05	1010203	Звёздочка	1
06	J932055	Болт	16
07	A590920	Пружинная шайба	16
08	3086531	Гайка	1
11	4436242	Установочный штифт	1
12	1026779	Водило (3)	1
13	3085966	Шестерня планетарй (3)	3
14	4445531	Игольчатый подшипник	6
15	4284521	Упорная пластина	6
16	4139975	Палец	3
17	4116309	Пружинный штифт	3
18	3085927	Шестерня SUN (3)	1
20	1027158	Коронная шестерня	1
21	J931640	Болт	28
23	1027161	Водило (2)	1
24	4401293	Проставка	2
25	3085985	Шестерня планетарй (2)	3
26	4445529	Игольчатый подшипник	3
27	4210851	Упорная пластина	6
28	4309995	Палец	3
29	4246358	Пружинный штифт	3
30	3085941	Солнечная шестерня	1
32	1027160	Водило	1
33	3086006	Планетарная шестерня	3
34	4406589	Игольчатый подшипник	3
35	4192910	Упорная пластина	6
36	4210853	Палец	3
37	4173093	Пружинный штифт	3
38	2042351	Вал проп.	1
40	2043868	Крышка	1
41	4285323	Стопорный палец	1
42	J011230	Болт с шайбой	12
43	4245797	Пробка	3
46	3053559	Информационная табличка	1
47	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
