HSB COMMON PIPING ( BREAKER & CRUSHER ) — HITACHI ZX240LC-HHE

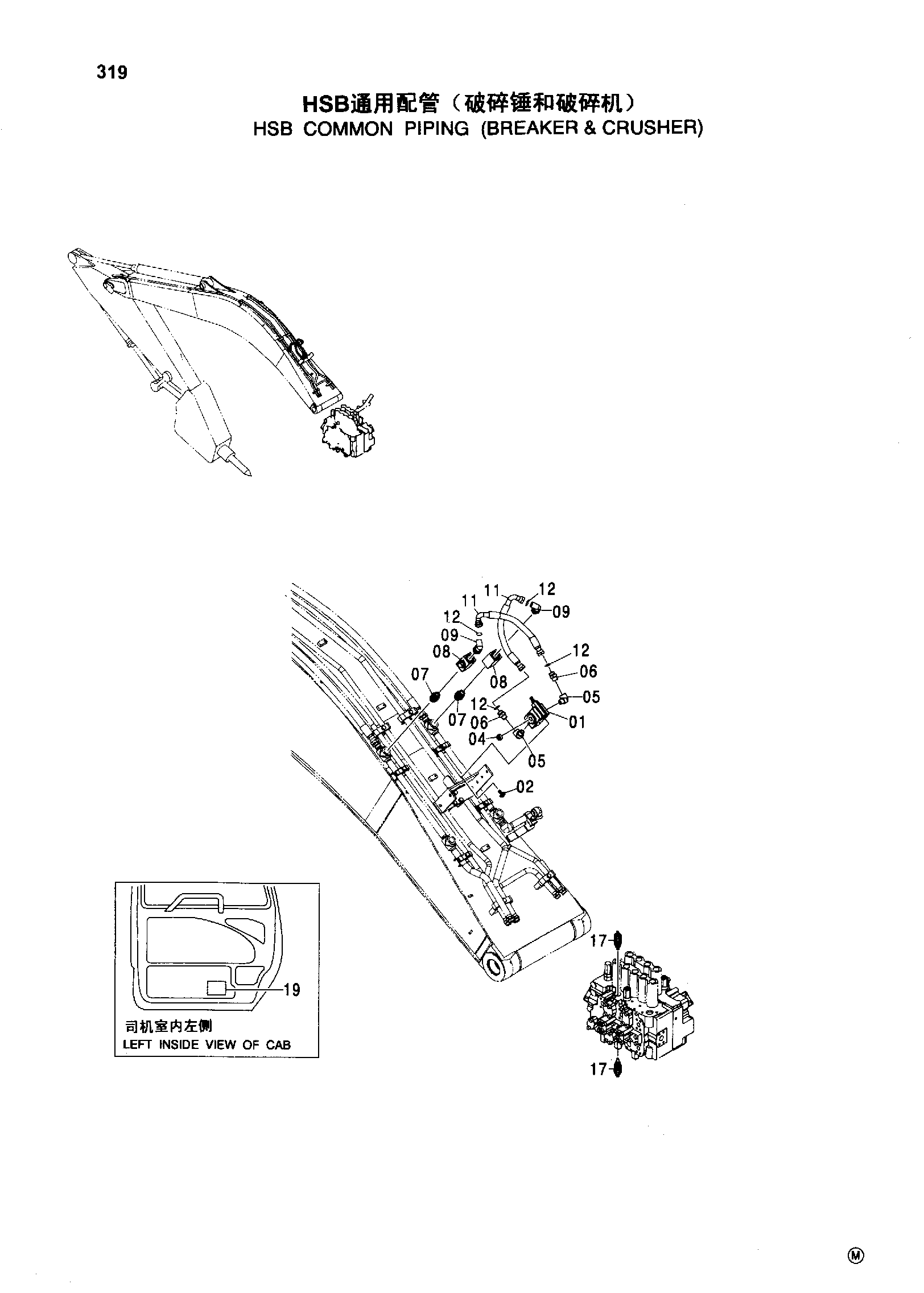

Заводская схема «HSB COMMON PIPING ( BREAKER & CRUSHER )» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J011020 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 2 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 4436616 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4432055 | Запорный клапан | 2 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4208454 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4309832 | Предохранительный клапан | 2 |
| 19 | 4301977 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
