FRONT PIPING(1)<TYPE H18> — HITACHI ZX240LC-HHE

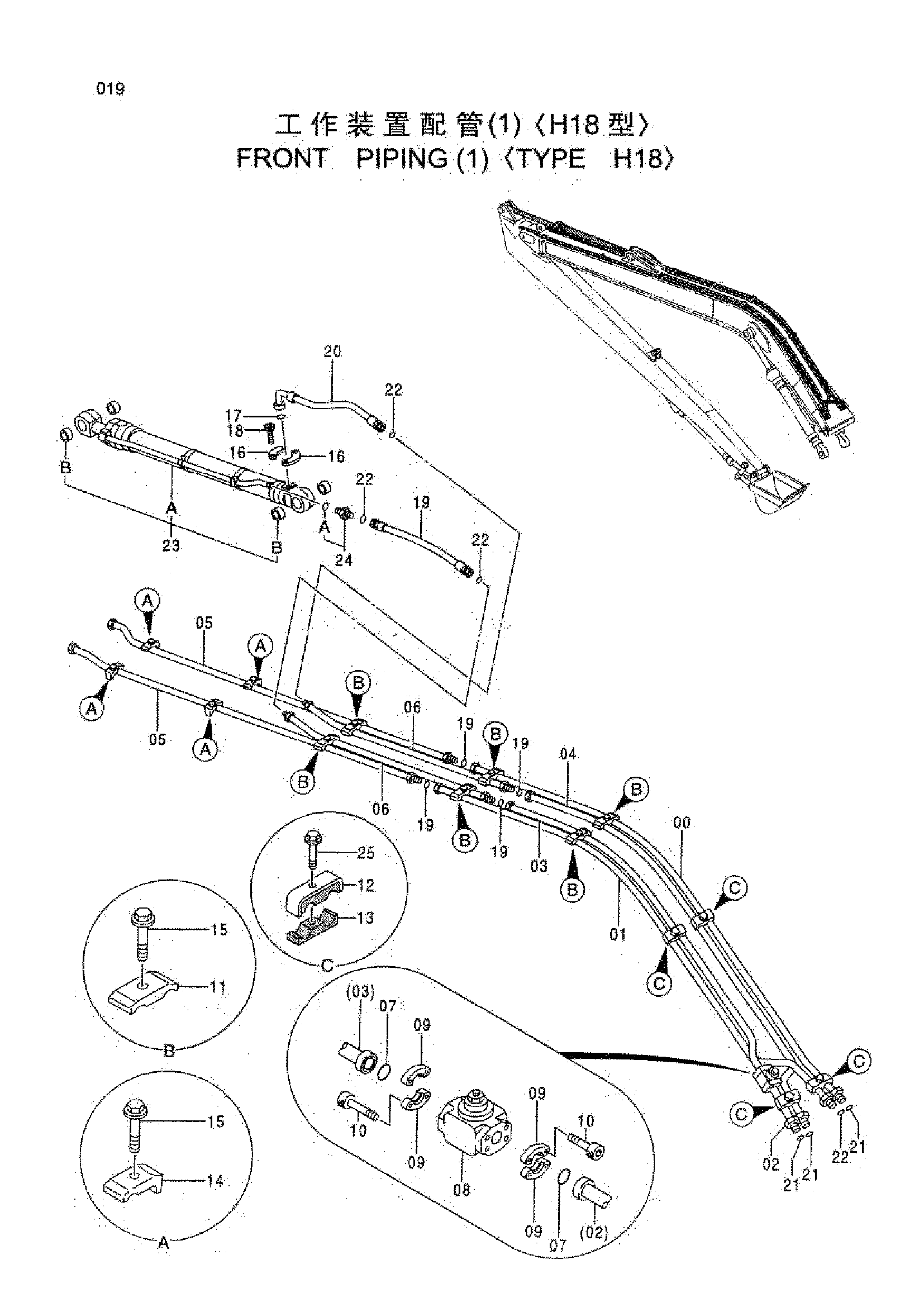

Заводская схема «FRONT PIPING(1)<TYPE H18>» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069729 | Трубка | 1 |
| 01 | 8069730 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | 8069731 | Трубка | 1 |
| 04 | 8069732 | Трубка | 1 |
| 05 | 8063527 | Трубка | 2 |
| 06 | 8063526 | Трубка | 2 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 4330223 | Клапан замедленного возврата | 1 |
| 09 | 986910 | Разъёмный фланец | 4 |
| 10 | M341030 | Болт с внутренним шестигранником | 8 |
| 11 | 4189859 | Хомут трубки | 8 |
| 12 | 4285723 | Хомут трубки | 4 |
| 13 | 4285722 | Резиновая прокладка | 4 |
| 14 | 4190126 | Хомут трубки | 4 |
| 15 | J271260 | Болт с шайбой | 12 |
| 16 | 4085560 | Разъёмный фланец | 2 |
| 17 | 966993 | Уплотнительное кольцо | 1 |
| 18 | M341240 | Болт с внутренним шестигранником | 4 |
| 19 | 4272697 | Шланг | 1 |
| 20 | 4252855 | Шланг | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 3 |
| 22 | 4187328 | Уплотнительное кольцо | 8 |
| 23 | 9162869 | Гидроцилиндр рукоять | 1 |
| 23A | 4388916 | Гидроцилиндр рукоять | 1 |
| 23B | 4358100 | Втулка | 4 |
| 24 | 4189535 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | J271270 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
