PILOT PIPING ( BREAKER & CRUSHER ) — HITACHI ZX240LC-HHE

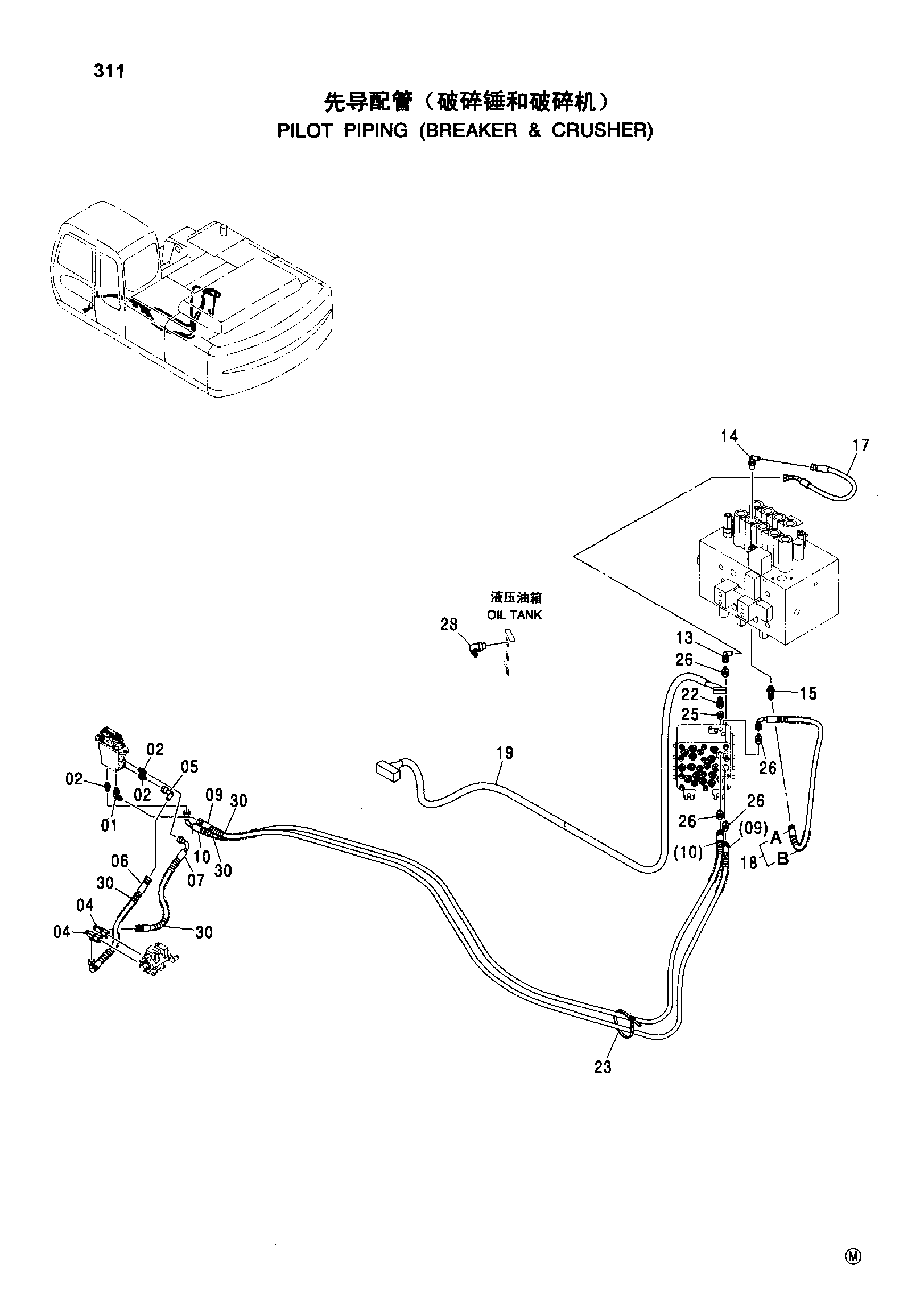

Заводская схема «PILOT PIPING ( BREAKER & CRUSHER )» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4239976 | Унион S | 1 |
| 06 | 4229858 | Шланг (P) | 1 |
| 07 | 4300565 | Шланг (T) | 1 |
| 09 | 4270447 | Шланг (N) | 1 |
| 10 | 4313355 | Шланг (M) | 1 |
| 13 | 4239976 | Унион S | 1 |
| 14 | 4208913 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4448064 | Шланг (14) | 1 |
| 18 | 9197276 | Шланг в сборе | 1 |
| 18A | 4448043 | Шланг (13) | 1 |
| 18B | 4327293 | Прптектор | 2 |
| 19 | 4452432 | Жгут проводов | 1 |
| 22 | 4436535 | Датчик давления | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 25 | 4263446 | Переходник S | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4327293 | Прптектор | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
